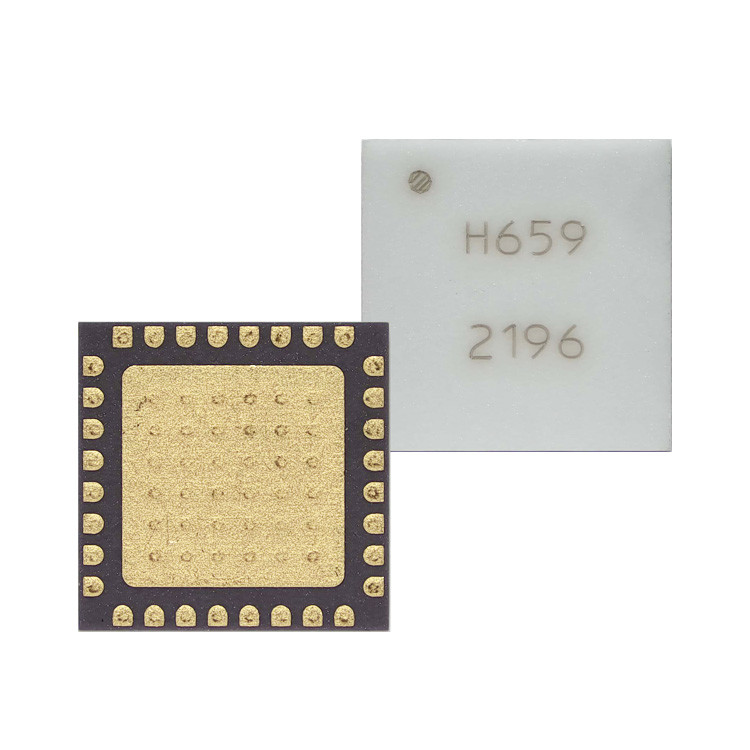

HMC659LC5 IC RF AMP GPS 0HZ-15GHZ 32CSMT أجهزة التناظرية Inc.
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | HMC659LC5 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تكرار | 0 هرتز ~ 15 جيجا هرتز | P1dB | 27.5 ديسيبل |
|---|---|---|---|
| يكسب | 19 ديسيبل | الرقم الضوضاء | 2.5 ديسيبل |
| نوع الترددات اللاسلكية | هدف عام | الجهد - الإمدادات | 8 فولت |
| التيار - العرض | 300 مللي أمبير | اختبار القدرات | - |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 32-TFCQFN لوحة مكشوفة |
| حزمة أجهزة المورد | 32-CSMT (5x5) | ||
| إبراز | IC RF,وحدة الدوائر المتكاملة الراديوية,وحدة رقاقة IC RF,RF Integrated Circuit Module,RF IC Chip Module |
||
منتوج وصف
تفاصيل المنتج
الوصف العام
HMC981 هو وحدة تحكم التحيز النشطة التي تقوم تلقائيًا بتعديل فولتاج بوابة مكبر خارجي لتحقيق تيار تحيز ثابت.يمكن استخدامه لتحيز أي مكبرات نوع التكبير والانحطاط تعمل في نظام الفئة A مع فولتات الصرف من 4 فولت إلى 12 فولت وتيارات الصرف تصل إلى 200mA، وتقدم حلًا كاملًا للتحيز.
الخصائص
تعديل التيار الكهربائي التلقائي للبوابة (لا يلزم معايرة)فولتاج التغذية: 4 فولت إلى 12 فولت
الجهد الرقمي: 3.3V إلى 5V
يتحكم في كل من أجهزة نوع تعزيز و إزالة
التيار التفريغ القابل للتعديل حتى 200mA
سعة التيار الحالي للمحيط / بوابة المصدر
اختياري توليد الجهد السلبي الداخلي الذي يمكن إيقاف تشغيله لاستخدام السكة الحديدية السلبية الخارجية
تمكين سريع / تعطيل
مخرج إطلاق للسلسلة دايزي لتسلسل تشغيل وتسلسل إيقاف
تطبيقات نموذجية
• راديو الميكروويف و VSAT• الجيش والفضاء
• أجهزة الاختبار
• التحيز في محرك محولات الألياف الضوئية
• تحيز محرك ليزر CATV
• محطة القاعدة الخلوية
• معدات البنية التحتية اللاسلكية
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الأجهزة التناظرية |
| فئة المنتجات | مكبرات الراديو |
| السلسلة | HMC659G |
| النوع | مكبرات الراديو |
| التعبئة | التغليف البديل |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 32-TFCQFN السد المعرض |
| التكرار | 0Hz ~ 15GHz |
| التكنولوجيا | GAAs |
| نطاق التردد | DC إلى 15 GHz |
| عدد القنوات | قناة 1 |
| إمدادات الجهد | 8 فولت |
| حزمة الجهاز | 32-CSMT (5x5) |
| إمدادات التيار | 300mA |
| المكاسب | 19 ديسيبل |
| نوع مكبر | القوة |
| تكرار الاختبار | - |
| P1dB نقطة الضغط | 27.5dBm |
| رقم الضوضاء | 2.5 ديسيبل |
| نوع RF | الغرض العام |
| Pd-تفريغ الطاقة | 3.3 واط |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| فولتاج التشغيل | 8 فولت |
| التيار التشغيلي | 300 mA |
| تردد العمل | 15 غيغاهرتز |
| رقم ضجيج NF | 3.5 ديسيبل |
| P1dB نقطة الضغط | 27.5 ديسيبيلم |
| الحزمة | SMT-32 |
| OIP3-التقاط من النظام الثالث | 35 ديسيبل |
| خسارة المدخلات والعودة | 20 ديسيبل |
الوصف
مكبر RF pow amp SMT DC - 15 GHz
