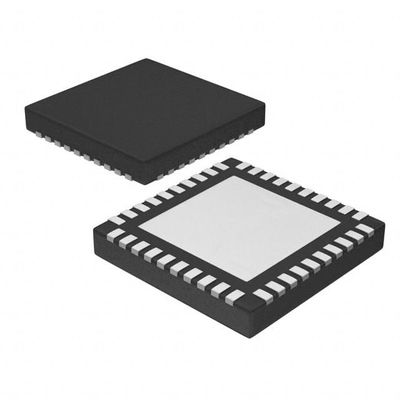

CC2541F256RHAR RF IC Module TXRX MCU BLE 5.0 40VQFN Texas Instruments

اسم العلامة التجارية Texas Instruments
رقم الموديل CC2541F256RHAR
الحد الأدنى لكمية 1
الأسعار Based on current price
تفاصيل التغليف حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى
وقت التسليم 3-5 أيام عمل
شروط الدفع تي / ت
القدرة على العرض في الأوراق المالية

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

wechat: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
يكتب TxRx + MCU عائلة RF / قياسي بلوتوث
بروتوكول بلوتوث v5.0 تعديل GFSK ، MSK
تكرار 2.4 جيجا هرتز معدل البيانات (الحد الأقصى) 2 ميجابت في الثانية
مخرج قوي 0 ديسيبل حساسية -99 ديسيبل
حجم الذاكرة 256 كيلو بايت فلاش ، 8 كيلو بايت رام واجهات تسلسلية I²C ، SPI ، USART
GPIO 23 الجهد - العرض 2 فولت ~ 3.6 فولت
الحالي - الاستلام 17.9mA ~ 20.2mA التيار - الإرسال 16.8 مللي أمبير ~ 18.2 مللي أمبير
درجة حرارة التشغيل -40 درجة مئوية ~ 85 درجة مئوية نوع التركيب سطح جبل
العبوة / العلبة 40-VFQFN وسادة مكشوفة حزمة جهاز المورد 40-VQFN (6 × 6)
إبراز

وحدة RF IC MCU

,

وحدة RF IC 40VQFN

,

CC2541F256RHAR

اترك رسالة
منتوج وصف

CC2541F256RHAR IC RF TXRX + MCU BLE 5.0 40VQFN Texas Instruments

تفاصيل المنتج

وصف

CC2541 هو حل حقيقي لنظام على شريحة (SoC) مُحسّن للطاقة لكل من تطبيقات Bluetooth منخفضة الطاقة وتطبيقات الملكية 2 .4-GHz.إنه يتيح بناء عقد شبكة قوية بتكاليف إجمالية منخفضة لفاتورة المواد.يجمع CC2541 بين الأداء الممتاز لجهاز الإرسال والاستقبال الرائد مع معيار الصناعة 8051 MCU ، وذاكرة فلاش قابلة للبرمجة داخل النظام ، وذاكرة وصول عشوائي (RAM) سعة 8 كيلوبايت ، والعديد من ميزات الدعم القوية والأجهزة الطرفية الأخرى.يعتبر CC2541 مناسبًا للغاية للأنظمة التي تتطلب استهلاك طاقة منخفض للغاية.يتم تحديد ذلك من خلال أوضاع التشغيل المختلفة.تعمل فترات الانتقال القصيرة بين أوضاع التشغيل على زيادة استهلاك الطاقة المنخفض.


CC2541 متوافق مع CC2540 في حزمة QFN40 بحجم 6 مم × 6 مم ، إذا لم يتم استخدام USB على CC2540 ولم يتم استخدام IC / I / O الإضافي على CC2541.بالمقارنة مع CC2540 ، يوفر CC2541 استهلاكًا أقل للتيار اللاسلكي.لا تحتوي CC2541 على واجهة USB الخاصة بـ CC2540 ، وتوفر أقصى طاقة إخراج أقل في وضع TX.يضيف CC2541 أيضًا واجهة HW I2C.


CC2541 متوافق مع رقم التعريف الشخصي CC2533 RF4CE المحسّن IEEE 802.15.4 SoC.


يأتي CC2541 في نسختين مختلفتين: CC2541F128 / F256 ، بسعة 128 كيلوبايت و 256 كيلوبايت من ذاكرة فلاش ، على التوالي.



سمات

• مجموعة تصميم مرجعية كاملة لماوس الليزر اللاسلكي
• التوافق مع أنظمة التشغيل Windows® 98SE و Windows 2000 و Windows XP
• التوافق مع السرعة المنخفضة لـ USB 1.1
• رمز هوية المستخدم لتجنب التضارب مع الأجهزة الأخرى
• وصلة RF ذات معدل بيانات عالي 2.4 جيجا هرتز
• معدل نقل البيانات 250 كيلو بت في الثانية
• مسافة اتصال 15 متر
• تقنية LaserStream الجديدة من Avago Technologies
• ملاحة سطحية سلسة
• كشف الحركة بسرعة عالية تصل إلى 20ips و 8G
• دقة 800 نقطة في البوصة
• أوضاع توفير الطاقة ذاتية الضبط لإطالة عمر البطارية
• دارة للكشف عن أعطال الليزر على الرقاقة في مستشعر الملاحة من أجل الامتثال لسلامة العين
• لا توجد أجزاء متحركة ميكانيكية
• أقل عدد من المكونات السلبية
• موثوقية عالية



التطبيقات

● أنظمة بلوتوث منخفضة الطاقة بتردد 2.4 جيجا هرتز
● أنظمة الملكية 2.4 جيجا هرتز
● أجهزة واجهة بشرية (لوحة مفاتيح ، ماوس ، جهاز تحكم عن بعد)
● المعدات الرياضية والترفيهية
● ملحقات الهاتف المحمول
● إلكترونيات المستهلك

تحديد

يصف قيمة السمة
الصانع شركة Texas Instruments
فئة المنتج المرحلية جهاز الإرسال والاستقبال RF
مسلسل -
يكتب TxRx + MCU
التعبئة والتغليف تغليف بديل
حزمة-حالة 40-VFQFN وسادة مكشوفة
تكرار 2.4 جيجا هرتز
درجة حرارة التشغيل -40 درجة مئوية ~ 85 درجة مئوية
حساسية -99 ديسيبل
الجهد العرض 2 فولت ~ 3.6 فولت
سعة الذاكرة 256 كيلو بايت فلاش ، 8 كيلو بايت رام
بروتوكول بلوتوث الإصدار 4.0
معدل البيانات ماكس 2 ميجابت في الثانية
واجهات تسلسلية I2C ، SPI ، USART
انتاج الطاقة المستمرة 0 ديسيبل
الاستلام الحالي 17.9mA ~ 20.2mA
RF- الأسرة القياسية بلوتوث
تعديل أو بروتوكول GFSK ، MSK
GPIO 23
تيار الإرسال 16.8 مللي أمبير ~ 18.2 مللي أمبير

الأوصاف

بلوتوث الإصدار 4.0 (BLE) SMART SOC Class II بسرعة 2 ميجابت في الثانية 40 سنًا VQFN EP T / R
نظام RF على شريحة - SoC RF Bluetooth SMART SOC BLE
