خلاط وحدة RF IC العملي AD831APZ-REEL7 500MHZ DWN CONV 20PLCC
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | AD831APZ-REEL7 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نوع الترددات اللاسلكية | التردد العالي ، التردد العالي جداً | تكرار | 500 ميجا هرتز |
|---|---|---|---|
| عدد الخلاطات | 1 | يكسب | 0 ديسيبل |
| الرقم الضوضاء | 14 ديسيبل | السمات الثانوية | مع مكبر للصوت |
| التيار - العرض | 125 مللي أمبير | الجهد - العرض | 4.5 فولت ~ 5.5 فولت |
| نوع التركيب | سطح جبل | العبوة / العلبة | 20-LCC (J-Lead) |
| حزمة جهاز المورد | 20-PLCC (9 × 9) | ||
| إبراز | وحدة RF IC العملية,وحدة RF IC AD831APZ-REEL7500MHZ RF الدوائر المتكاملة,500MHZ RF Integrated Circuit |
||
منتوج وصف

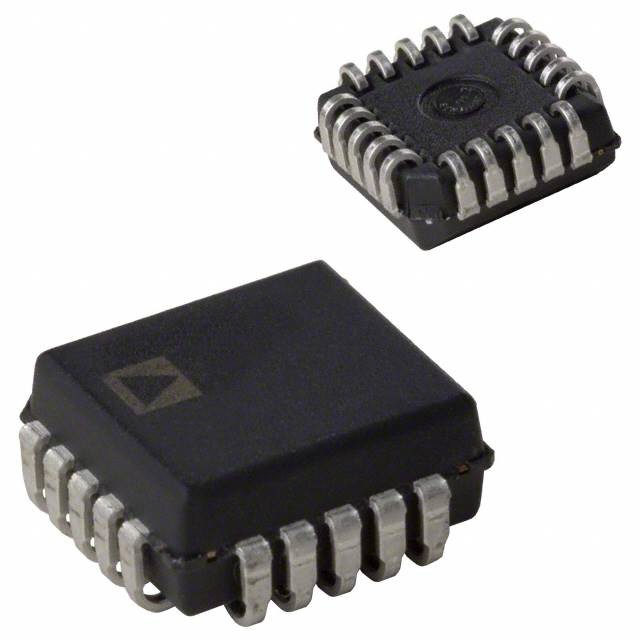

AD831APZ-REEL7 IC MIXER 500MHZ DWN CONV 20PLCC Analog Devices Inc.
تفاصيل المنتج
وصف المنتج
إن AD831 عبارة عن خلاط منخفض التشوه ، ومدى ديناميكي عريض ، وخلاط أحادي للاستخدام في تطبيقات مثل تحويل الترددات الراديوية إلى الترددات المنخفضة في مستقبلات التردد العالي والموجات المترية (VHF) ، والخلاط الثاني في محطات قاعدة DMR ، والتحويل المباشر إلى النطاق الأساسي ، والتشكيل التربيعي وإزالة التشكيل ، و كشف تحول دوبلر في تطبيقات التصوير بالموجات فوق الصوتية.يشتمل الخلاط على مشغل LO ومضخم إخراج منخفض الضوضاء ويوفر كلاً من استهلاك الطاقة القابل للبرمجة بواسطة المستخدم ونقطة اعتراض من الدرجة الثالثة.
سمات
خلاط متوازن مضاعفتشويه منخفض
+24 ديسيبل ميلي واط اعتراض الطلب الثالث (IP3)
+10 ديسيبل 1 ديسيبل نقطة ضغط
مطلوب محرك منخفض LO: –10 ديسيبل ميلي واط
عرض النطاق
500 ميجا هرتز RF و LO عرض النطاق الترددي
250 ميجاهرتز التفاضلية الحالية إذا خرج
تيار مستمر إلى> 200 ميجاهرتز جهد أحادي الطرف إذا خرج
عملية التوريد الفردي أو المزدوج
يقترن التيار المستمر باستخدام المستلزمات المزدوجة
قد تكون جميع المنافذ مقترنة بالتيار المستمر
لا يوجد حد تردد أقل - التشغيل للتيار المباشر
استهلاك الطاقة القابل للبرمجة من قبل المستخدم
التطبيقات
خلاط RF / IF عالي الأداءمباشرة لتحويل النطاق الأساسي
خلاطات رفض الصور
I / Q Modulators و demodulators
تحديد
| يصف | قيمة السمة |
|---|---|
| الصانع | الأجهزة التناظرية |
| فئة المنتج | خلاطات RF |
| مسلسل | م 831 |
| التعبئة والتغليف | تغليف بديل |
| حزمة-حالة | 20-LCC (J-Lead) |
| تكرار | 500 ميجا هرتز |
| وظيفة | - |
| الجهد العرض | 4.5 فولت ~ 5.5 فولت |
| مورد - جهاز - حزمة | 20-PLCC (9 × 9) |
| العرض الحالي | 100 مللي أمبير |
| يكسب | 0 ديسيبل |
| الضوضاء الشكل | 14 ديسيبل |
| RF من النوع | التردد العالي ، التردد العالي جداً |
| مذبذب محلي | 400 ميغا هيرتز |
| تردد RF | 400 ميغا هيرتز |
| الصفات الثانوية | مع مكبر للصوت |
| خلاط الكتروني | 1 |
| أقصى درجة حرارة للتشغيل | + 85 ج |
| نطاق الحرارة الشغالة | - 40 ج |
| التشغيل-العرض-الجهد | 5.5 فولت |
| التشغيل-العرض-الحالي | 100 مللي أمبير |
| ادوات \ عده تطوير البرمجيات | EVAL-AD831EBZ |
| NF- الضوضاء الشكل | 10.3 ديسيبل |
| نقطة ضغط P1dB | 10 ديسيبل |
| حزمة-حالة | PLCC |
| OIP3- تقاطع الطلب الثالث | 24 ديسيبل ميلي واط |
| تردد IF | 200 ميغا هيرتز |
الأوصاف
RF Mixer IC HF ، VHF مع مكبر للصوت 500MHz 20-PLCC (9x9)
خلاط تحويل لأعلى / لأسفل 5 فولت 400 ميجاهرتز 20 سنًا PLCC T / R
RF Mixer Hi-Perf Low Distort 500 MHz
