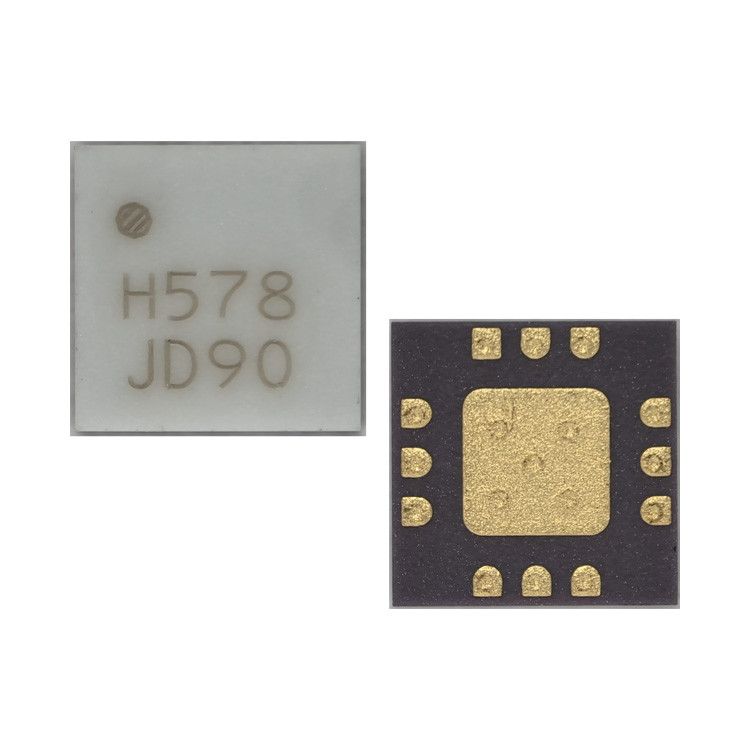

HMC578LC3B IC MULTIPLIER X2 BB 12SMD أجهزة مماثلة
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | HMC578LC3B |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الوظيفة | مضاعف التردد | تكرار | 23GHz ~ 33GHz |
|---|---|---|---|
| نوع الترددات اللاسلكية | DBS، VSAT | السمات الثانوية | - |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 12-VFQFN وسادة مكشوفة |
| حزمة أجهزة المورد | 12-SMT (3x3) | ||
| إبراز | IC RF,وحدة الدوائر المتكاملة الراديوية,وحدة رقاقة IC RF,RF Integrated Circuit Module,RF IC Chip Module |
||
منتوج وصف
تفاصيل المنتج
الوصف العام
HMC578LC3B هو مضاعف تردد النطاق العريض النشط x2 باستخدام تكنولوجيا GaAs PHEMT في حزمة SMT متوافقة مع RoHS بدون رصاص. عندما يتم تشغيله بواسطة إشارة +3 dBm ،المضاعف يوفر +15 ديسيبل من طاقة الخروج النموذجية من 24 إلى 33 غيغاهرتز. عزل Fo و 3Fo هو > 20 dBc و > 30 dBc على التوالي في 28 GHz. HMC578LC3B مثالية للاستخدام في سلاسل مضاعفة LO ل Pt إلى Pt و VSAT الراديوات التي تنتج عدد أجزاء أقل مقابلالنهج التقليدية. يساعد الضوضاء المنخفضة في مرحلة SSB من -129 dBc / Hz عند تحويل 100 كيلو هرتز في الحفاظ على أداء جيد للضوضاء في النظام. يزيل HMC578LC3B المعبأ من RoHS الحاجة إلى ربط الأسلاك ،وتسمح باستخدام تقنيات تصنيع سطحية.
الخصائص
طاقة الخروج العالية: +15 ديسيبلمحرك طاقة دخول منخفض: 0 إلى + 6 ديسيبل
ف العزل: > 20 ديسيبل @ فوت= 28 غيغاهرتز
100 كيلو هرتز الضوضاء في مرحلة SSB: -132 ديسيبيك/هرتز
إمدادات واحدة: +5V@ 81 mA
حزمة SMT متوافقة مع RoHS 3x3 مم
تطبيقات نموذجية
جهاز HMC578LC3B مناسب ل:• تطبيقات توليد الساعات: SONET OC-192 و SDH STM-64
• أجهزة راديو نقطة إلى نقطة و VSAT
• أجهزة الاختبار
• الجيش والفضاء
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الأجهزة التناظرية |
| فئة المنتجات | رقائق IC |
| السلسلة | HMC578G |
| النوع | مضاعف |
| التعبئة | التغليف البديل |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 12-VFQFN منصة مكشوفة |
| التكرار | 23GHz ~ 33GHz |
| التكنولوجيا | GAAs |
| نطاق التردد | من 23 إلى 33 غيغاهرتز |
| الوظيفة | مضاعف التردد |
| عدد القنوات | القناة الثانية |
| حزمة الجهاز | 12-SMT (3x3) |
| المكاسب | - |
| تكرار الاختبار | - |
| نوع RF | VSAT، DBS |
| سمات ثانوية | - |
| Pd-تفريغ الطاقة | 670 ميجاوات |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| فولتاج التشغيل | 5 فولت |
| التيار التشغيلي | 81 mA |
| تردد العمل | 33 غيغاهرتز |
| رقم ضجيج NF | - |
| P1dB نقطة الضغط | - |
| الحزمة | SMT-12 |
| OIP3-التقاط من النظام الثالث | - |
| خسارة المدخلات والعودة | 10 ديسيبل |
الوصف
مضاعفات RF النشطة x2 23GHz إلى 33GHz الخروج 12-Pin CQFN EP T / R
مكبرات الراديو اللاسلكي x2 SMT متعددة النشطة 24 - 33 GHz Fout
