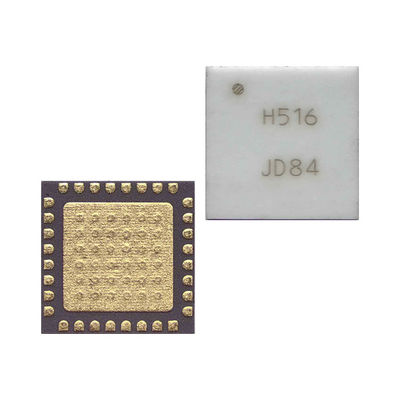

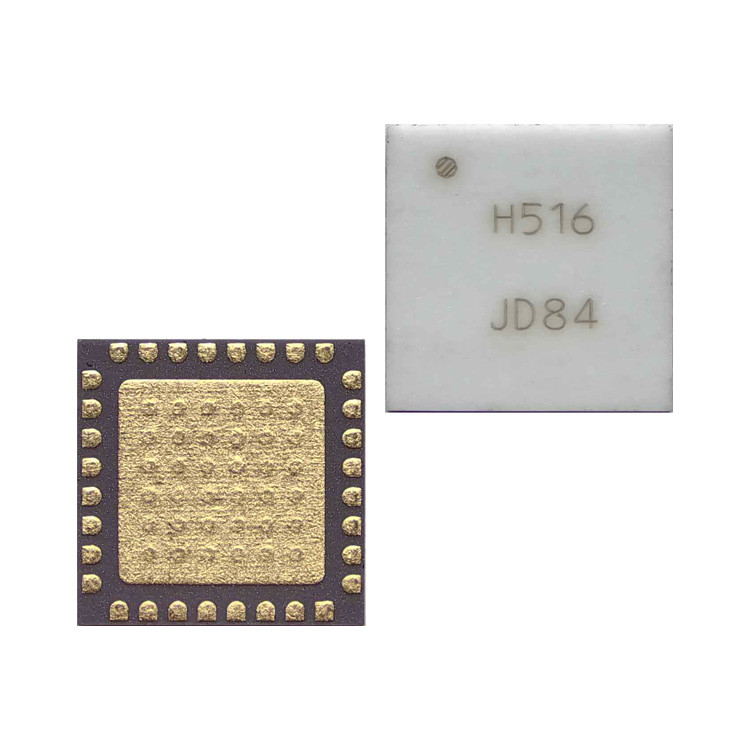

HMC516LC5 IC RF AMP GPS 9GHZ-18GHZ 32QFN أجهزة التناظرية Inc.
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | HMC516LC5 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تكرار | 9 غيغاهرتز ~ 18 غيغاهرتز | P1dB | 14 ديسيبل |
|---|---|---|---|
| يكسب | 20.5 ديسيبل | الرقم الضوضاء | 2 ديسيبل |
| نوع الترددات اللاسلكية | هدف عام | الجهد - الإمدادات | 2.5 فولت ~ 3.5 فولت |
| التيار - العرض | 88 مللي أمبير | اختبار القدرات | - |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 32-TFQFN وسادة مكشوفة |
| حزمة أجهزة المورد | 32-QFN (5 × 5) | ||
| إبراز | IC RF,وحدة الدوائر المتكاملة الراديوية,وحدة رقاقة IC RF,RF Integrated Circuit Module,RF IC Chip Module |
||
منتوج وصف
تفاصيل المنتج
الوصف العام
HMC516LC5 هو مكبر ضوضاء منخفضة (LNA) عالي النطاق الديناميكي GaAs PHEMT MMIC يحتوي على حزمة SMT متوافقة مع RoHS خالية من الرصاص. يوفر HMC516LC5 20 ديسيبل من مكاسب إشارة صغيرة ، 2.0 ديسيبل من الضوضاء ولها مخرج IP3 من +25 ديسيبل. قوة الخروج P1dB من + 13 dBm تمكن LNA من العمل أيضا كمشغل LO لمختلطات متوازنة أو I / Q أو رفض الصورة. يسمح HMC516LC5 باستخدام تقنيات تصنيع الصعود السطحي.
الخصائص
رقم الضوضاء: 2.0 ديسيبلالمكاسب: 20 ديسيبل
OIP3: +25 dBm
إمدادات واحدة: +3V @ 65 mA
50 أوم متطابقة مدخل / مخرج
5 × 5 ملم
تطبيقات نموذجية
HMC516LC5 مثالية للاستخدام كمضخم LNA أو سائق لل:• أجهزة الراديو بين النقاط
• أجهزة راديو نقطة إلى نقطة متعددة و VSAT
• معدات الاختبار وأجهزة الاستشعار
• العسكرية
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الهيتيين |
| فئة المنتجات | رقائق IC |
| السلسلة | HMC516G |
| النوع | مكبرات الراديو |
| التعبئة | التغليف البديل |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 32-TFQFN السد المعرض |
| التكرار | 9 غيغاهرتز ~ 18 غيغاهرتز |
| التكنولوجيا | GAAs |
| نطاق التردد | من 9 إلى 18 غيغاهرتز |
| عدد القنوات | قناة 1 |
| إمدادات الجهد | 2.5 فولت ~ 3.5 فولت |
| حزمة الجهاز | 32-SMT (5x5) |
| إمدادات التيار | 88mA |
| المكاسب | 20.5 ديسيبل |
| نوع مكبر | الـ LNA |
| تكرار الاختبار | - |
| P1dB نقطة الضغط | 14dBm |
| رقم الضوضاء | 2dB |
| نوع RF | الغرض العام |
| Pd-تفريغ الطاقة | 1.25 واط |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| فولتاج التشغيل | 3 فولت |
| التيار التشغيلي | 65 مآ |
| تردد العمل | 18 غيغاهرتز |
| رقم ضجيج NF | 2 ديسيبل |
| P1dB نقطة الضغط | 14 ديسيبل |
| OIP3-التقاط من النظام الثالث | 25 ديسيبل |
| خسارة المدخلات والعودة | 10 ديسيبل |
الوصف
مكبرات الراديو الراديوية واحدة LNA 18GHz 4V 32-Pin CQFN EP T / R
مكبرات الراديو اللاسلكي (RF) لو مكبرات الضوضاء SMT 9 - 18 GHz
