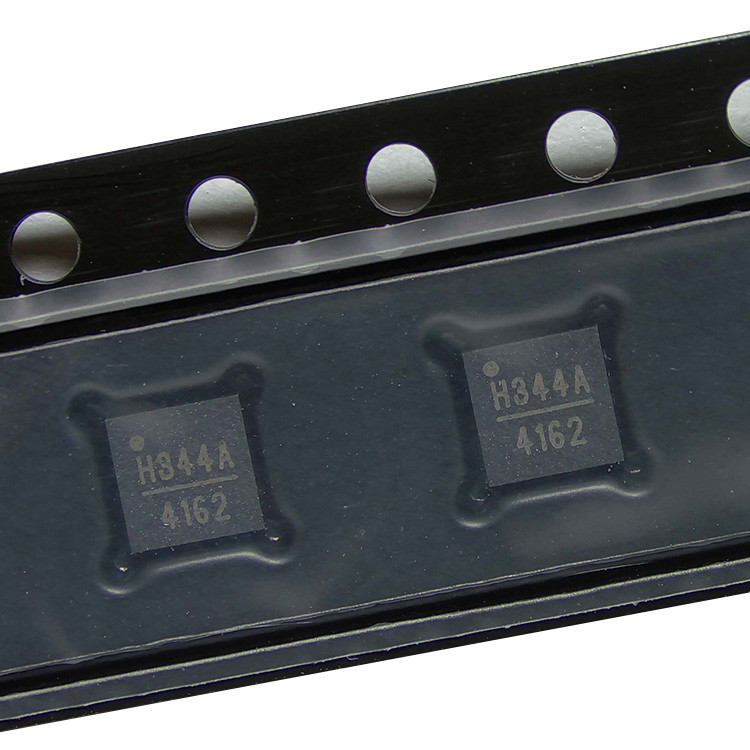

HMC344ALP3E IC RF SWITCH SP4T 8GHZ 16QFN أجهزة التناظرية Inc.
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | HMC344ALP3E |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نوع الترددات اللاسلكية | فتحة الأقمار الصناعية | البنية | ممتص |
|---|---|---|---|
| دائرة كهربائية | SP4T | نطاق الترددات | 0 هرتز ~ 8 جيجا هرتز |
| عزل | 35 ديسيبل | فقدان الإدراج | 1.9 ديسيبل |
| اختبار القدرات | 4 جيجا هرتز | P1dB | - |
| IIP3 | 40 ديسيبل | سمات | - |
| معاوقة | 50 أوم | الجهد - الإمدادات | - |
| درجة حرارة العمل | -55 درجة مئوية ~ 85 درجة مئوية | نوع التثبيت | جبل السطح |
| الحزمة / الحقيبة | 16-VFQFN وسادة مكشوفة | حزمة أجهزة المورد | 16-QFN (3x3) |
| إبراز | IC RF,وحدة الدوائر المتكاملة الراديوية,وحدة رقاقة IC RF,RF Integrated Circuit Module,RF IC Chip Module |
||
منتوج وصف
تفاصيل المنتج
الوصف العام
HMC344ALP3E هو مفتاح واسع النطاق غير عاكس GaAs MESFET SP4T في حزم سطحية منخفضة التكلفة. تغطي DC إلى 8 GHz،هذا المفتاح يوفر عزلة عالية وخسارة إدخال منخفضة ويمدد تغطية التردد من خط منتجات SP4T من Hittiteيتضمن هذا المفتاح أيضاً دائرة فك تشفير ثنائية محمولة تقلل من خطوط التحكم المنطقية المطلوبة إلى اثنين. يعمل المفتاح باستخدام جهد التحكم السلبي من 0/-5 فولت،ويتطلب تحيز ثابت من -5 فولت.
الخصائص
أداء النطاق العريض: DC - 8 GHzالعزل العالي: 36 ديسيبل @ 6 غيغاهرتز
خسارة إدخال منخفضة: 1.7 ديسيبل @ 6 غيغاهرتز
مُدمج 2: 4 TTL Decoder
16 الرصاص 3x3mm حزمة QFN: 9 mm2
التطبيقات النموذجية
هذا المفتاح مناسب للاستخدام في DC - 8.0 GHzأنظمة 50 أو 75 أوم:
• النطاق العريض
• الألياف البصرية
• تغيير بنك المرشحات
• اللاسلكية تحت 8 جيجاهرتز
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الأجهزة التناظرية |
| فئة المنتجات | مفاتيح RF |
| السلسلة | HMC344AG |
| التعبئة | قطع الشريط |
| الحزمة | أموت |
| عائق | 50 أوم |
| درجة حرارة العمل | -55°C ~ 85°C |
| الخصائص | - |
| إمدادات الجهد | - |
| حزمة الجهاز | أموت |
| الدوائر | SP4T |
| الطوبولوجيا | مُمتص |
| P1dB نقطة الضغط | - |
| نوع RF | VSAT |
| الترددات المنخفضة | 0 هرتز |
| الترددات العليا | 8 غيغاهرتز |
| تردد العزل | 35dB @ 4GHz (عادة) |
| تردد إدخال-خسارة | 1.9dB @ 4GHz |
| الدولية الثالثة | 40dBm (عادة) |
الوصف
جهاز التبديل الراديوي VSAT SP4T 8GHz 50 Ohm 16-QFN (3x3)
أجهزة التبديل الراديوية IC DC-8 GHz SP4T -V غير العاكسة
