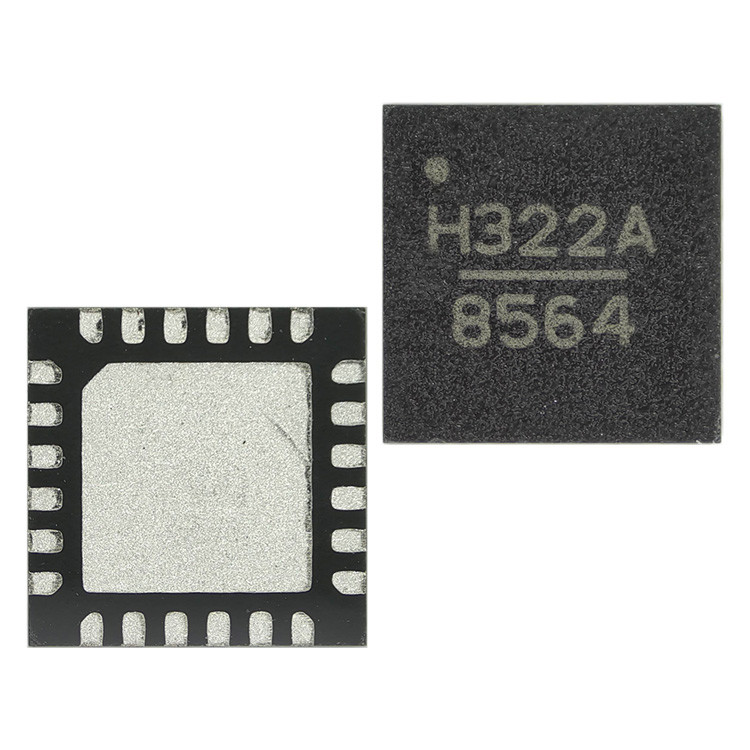

HMC322ALP4E IC RF SWITCH SP8T 8GHZ 24QFN أجهزة التناظرية Inc.
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | HMC322ALP4E |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نوع الترددات اللاسلكية | - | البنية | ممتص |
|---|---|---|---|
| دائرة كهربائية | SP8T | نطاق الترددات | 0 هرتز ~ 8 جيجا هرتز |
| عزل | 40 ديسيبل | فقدان الإدراج | 2.5 ديسيبل |
| اختبار القدرات | 6 غيغاهرتز، 8 غيغاهرتز | P1dB | 26 ديسيبل |
| IIP3 | 40 ديسيبل | سمات | - |
| معاوقة | 50 أوم | الجهد - الإمدادات | - |
| درجة حرارة العمل | -40°C ~ 85°C | نوع التثبيت | جبل السطح |
| الحزمة / الحقيبة | 24-VFQFN منصة تعرض | حزمة أجهزة المورد | 24-QFN (4x4) |
| إبراز | IC RF,وحدة الدوائر المتكاملة الراديوية,وحدة رقاقة IC RF,RF Integrated Circuit Module,RF IC Chip Module |
||
منتوج وصف
تفاصيل المنتج
الوصف العام
الـ HMC322 هي شريحة تحويل غير عاكسة للـ GaAs MESFET SP8Tهذا المفتاح يوفر عزلة عالية وخسارة إدراج منخفضة ويمدد تغطية التردد من خط منتجات SP8T من Hittiteيتضمن هذا المفتاح أيضاً دائرة فك تشفير ثنائية محمولة تقلل من خطوط التحكم المنطقية المطلوبة إلى ثلاثة. يعمل المفتاح باستخدام جهد التحكم السلبي من 0/-5 فولت،ويتطلب تحيزا ثابت من -5 فولتيتم اختبار جميع البيانات مع الشريحة في جهاز اختبار 50 أوم متصلة عن طريق سلاسل سلكية قطرها 0.025 ملم (1 مل) بطول 0.5 ملم (20 مل).
الخصائص
أداء النطاق العريض: DC - 10.0 GHzالعزل العالي: > 38 ديسيبل @ 4 غيغاهرتز
خسارة إدخال منخفضة: 2.0 ديسيبل @ 4 غيغاهرتز
مزود بـ 3:8 TTL Decoder
حجم صغير: 1.45 × 1.6 × 0.10 مم
تطبيقات نموذجية
HMC322 مثالية ل:• البنية التحتية للاتصالات
• راديو الميكروويف و VSAT
• الجيش والفضاء
• أجهزة الاختبار
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الأجهزة التناظرية |
| فئة المنتجات | مفاتيح RF |
| السلسلة | HMC322AG |
| التعبئة | قطع الشريط |
| وحدة الوزن | 0.032741 أوقية |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 24-VFQFN منصة تعرض |
| عائق | 50 أوم |
| التكنولوجيا | GAAs |
| درجة حرارة العمل | -40°C ~ 85°C |
| الخصائص | - |
| إمدادات الجهد | - |
| حزمة الجهاز | 24-QFN (4x4) |
| الدوائر | SP8T |
| الطوبولوجيا | مُمتص |
| خسارة الإدراج | 2.5 ديسيبل |
| P1dB نقطة الضغط | 26dBm |
| نوع RF | - |
| الترددات المنخفضة | 0 هرتز |
| الترددات العليا | 8 غيغاهرتز |
| تردد العزل | 40dB @ 6GHz (عادة) |
| تردد إدخال-خسارة | 2.5dB @ 8GHz |
| الدولية الثالثة | 40dBm (عادة) |
| Pd-تفريغ الطاقة | 348 ميجاوات |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| تكوين المفتاح | SP8T |
| تردد العمل | DC إلى 8 GHz |
| الحزمة | QFN-24 |
| خارج الوقت القصوى | 150 ns |
| منافذ المفاتيح | ثمانية |
| في الوقت المحدد | 150 ns |
| نوع العزل الخارجي | 35 ديسيبل |
الوصف
أجهزة التبديل الراديوية DC-8GHz SP8T
