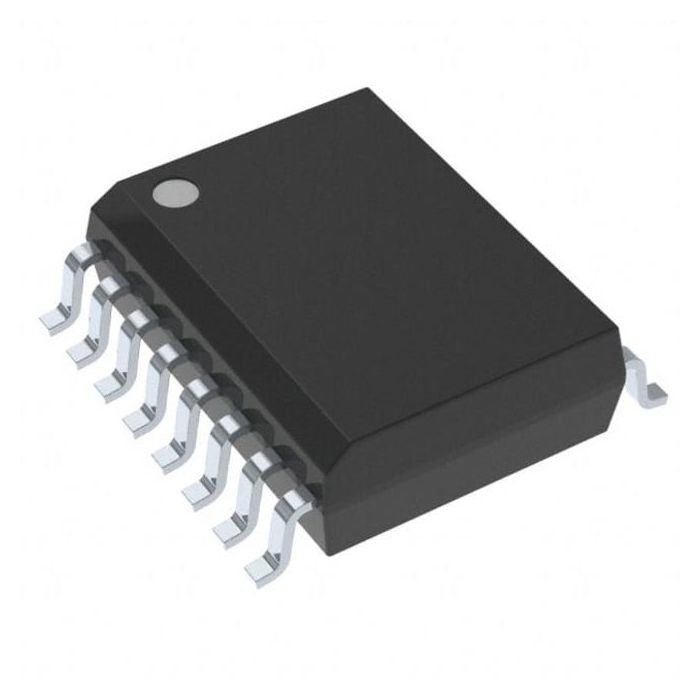

الحصول على بيانات 12 بت SPI IC AD7243ARZ V-OUT 16SOIC Analog Devices Inc.
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | AD7243ARZ |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| عدد البتات | 12 | عدد محولات D / A | 1 |
|---|---|---|---|
| وقت الاستقرار | 10µs | نوع الإخراج | الجهد - مخزنة |
| المخرجات التفاضلية | لا | واجهة البيانات | SPI |
| نوع مرجع | خارجي ، داخلي | الجهد - العرض ، التناظرية | ± 10.8 فولت ~ 16.5 فولت |
| الجهد - العرض ، الرقمي | - | INL / DNL (LSB) | ± 1 (حد أقصى) ، ± 0.9 (حد أقصى) |
| هندسة عامة | R-2R | درجة حرارة التشغيل | -40 درجة مئوية ~ 85 درجة مئوية |
| العبوة / العلبة | 16-SOIC (0.295 بوصة ، عرض 7.50 ملم) | حزمة جهاز المورد | 16-SOIC |
| نوع التركيب | سطح جبل | ||
| إبراز | 12 بت لاكتساب البيانات IC,SPI Data Acquisition IC,AD7243ARZ |
||
منتوج وصف
AD7243ARZ IC DAC 12BIT V-OUT 16SOIC Analog Devices Inc.
تفاصيل المنتج
وصف عام
AD7243 عبارة عن محول جهد 12 بت كامل ومحول رقمي إلى تمثيلي مع مضخم إخراج ومرجع جهد Zener على شريحة CMOS متجانسة.ليست هناك حاجة إلى زخرفة خارجية لتحقيق الأداء المحدد الكامل.مضخم الإخراج قادر على تطوير +10 فولت عبر حمولة 2 كيلو أوم.تتراوح نطاقات جهد الخرج مع عملية إمداد واحدة من 0 فولت إلى +5 فولت أو من 0 فولت إلى +10 فولت ، بينما يتوفر نطاق خرج إضافي ثنائي القطب ± 5 فولت بإمدادات مزدوجة.يتم تحديد النطاقات باستخدام مقاوم الكسب الداخلي.
تنسيق البيانات هو ثنائي طبيعي في كلا النطاقين أحادي القطب ، بينما يمكن تحديد تنسيق ثنائي أو تنسيق مكمل ثنائي في النطاق ثنائي القطب.يتم توفير وظيفة CLR التي تحدد الإخراج إلى 0 فولت في كل من النطاقين أحادي القطب وفي النطاق ثنائي القطب المتمم ، بينما مع تنسيق البيانات الثنائي الإزاحة ، يتم تعيين الإخراج على –REFIN.هذه الوظيفة مفيدة كإعادة تعيين الطاقة لأنها تسمح بضبط الإخراج على مستوى جهد معروف.
سمات
12 بت CMOS DAC معمرجع الجهد على رقاقة
مضخم الإخراج
ثلاثة نطاقات إخراج قابلة للتحديد
–5 فولت إلى +5 فولت ، 0 فولت إلى +5 فولت ، 0 فولت إلى +10 فولت
واجهة تسلسلية
معدل تحديث DAC 300 كيلو هرتز
حجم صغير: 16-Lead DIP أو SOIC
اللاخطية: ± 1/2 LSB TMIN إلى TMAX
تبديد منخفض للطاقة: 100 ميغاواط نموذجي
التطبيقات
تحكم العمليةالأتمتة الصناعية
أنظمة معالجة الإشارات الرقمية
منافذ الإدخال / الإخراج
تحديد
| يصف | قيمة السمة |
|---|---|
| الصانع | الأجهزة التناظرية |
| فئة المنتج | المحولات الرقمية إلى التناظرية (DAC) |
| مسلسل | DACPORTR |
| منتج | المحولات الرقمية إلى التناظرية |
| التعبئة والتغليف | أنبوب التغليف البديل |
| وحدة الوزن | 0.023492 أوقية |
| تصاعد النمط | SMD / SMT |
| حزمة-حالة | 16-SOIC (0.295 بوصة ، عرض 7.50 ملم) |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 85 درجة مئوية |
| نوع الإخراج | الجهد - مخزنة |
| عدد القنوات | 1 قناة |
| مورد - جهاز - حزمة | 16-SOIC |
| واجهة البيانات | SPI |
| عدد البتات | 12 بت |
| الجهد العرض التناظرية | ± 10.8 فولت ~ 16.5 فولت |
| الجهد العرض الرقمي | - |
| بنيان | R-2R |
| دقة | 12 بت |
| نوع مرجع | خارجي ، داخلي |
| عدد محولات DA | 1 |
| وقت الاستقرار | 10 ميكرو ثانية |
| المخرجات التفاضلية | لا |
| INL-DNL-LSB | ± 1 (حد أقصى) ، ± 0.9 (حد أقصى) |
| PD- تبديد الطاقة | 84 ميغاواط |
| العرض والجهد ماكس | 16.5 فولت |
| العرض-الجهد- دقيقة | 10.8 فولت |
| حزمة-حالة | SOIC-16 |
| عدد المحولات | 1 محول |
| مقياس الفولت | 4.95 فولت |
الأوصاف
DAC 1-CH R-2R أنبوب SOIC W ذو 12 بت 16 سنًا
المحولات الرقمية إلى التناظرية - DAC CMOS 12B SERIAL IC
