الحصول على بيانات مستقر 200 كيلو بايت IC DAS ADC AD7606BSTZ 16BIT 64LQFP
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | AD7606BSTZ |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| يكتب | نظام الحصول على البيانات (DAS) ، ADC | عدد القنوات | 8 |
|---|---|---|---|
| الدقة (بت) | 16 ب | معدل أخذ العينات (في الثانية) | 200 كيلو |
| واجهة البيانات | DSP، MICROWIRE ™، Parallel، QSPI ™، Serial، SPI ™ | مصدر إمداد الجهد | التناظرية والرقمية |
| الجهد - العرض | 2.3 فولت ~ 5.25 فولت ، 4.75 فولت ~ 5.25 فولت | درجة حرارة التشغيل | -40 درجة مئوية ~ 85 درجة مئوية |
| نوع التركيب | سطح جبل | العبوة / العلبة | 64-LQFP |
| حزمة جهاز المورد | 64-LQFP (10x10) | ||
| إبراز | IC الحصول على البيانات المستقرة,200K Data Acquisition IC,AD7606BSTZ |
||
منتوج وصف

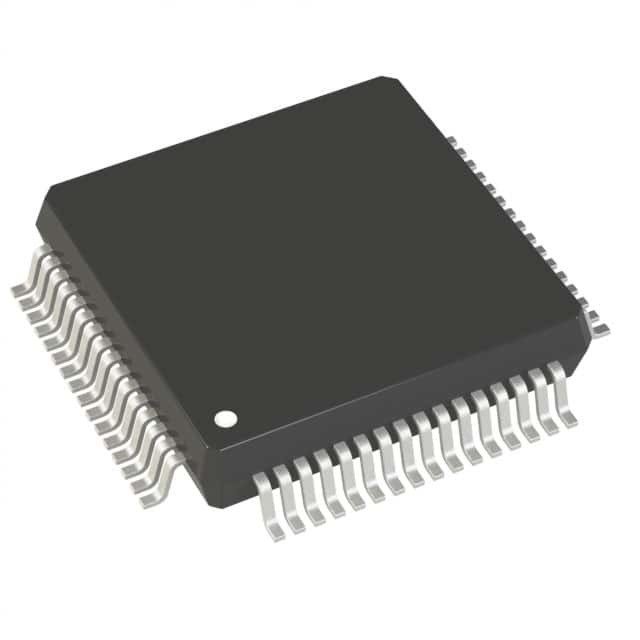

AD7606BSTZ IC DAS / ADC 16BIT 200K 64LQFP Analog Devices Inc.
تفاصيل المنتج
وصف عام
AD76061 / AD7606-6 / AD7606-4 عبارة عن أنظمة أخذ عينات متزامنة 16 بت ، وأنظمة الحصول على البيانات التناظرية إلى الرقمية (DAS) مع ثمانية وستة وأربع قنوات ، على التوالي.يحتوي كل جزء على حماية مشبك الإدخال التناظري ، ومرشح مضاد للحواف من الدرجة الثانية ، ومضخم للتتبع والاحتفاظ ، ومحول تقريبي متتابع لإعادة توزيع الشحنة (ADC) ، ومرشح رقمي مرن ، ومرجع 2.5 فولت ومخزن مرجعي ، وواجهات تسلسلية ومتوازية عالية السرعة.
سمات
8/6/4 مدخلات عينات في وقت واحدنطاقات المدخلات التناظرية ثنائية القطب الحقيقية: ± 10 فولت ، ± 5 فولت
إمداد تناظري أحادي 5 فولت و 2.3 فولت إلى 5 فولت VDRIVE
حل الحصول على البيانات متكامل تمامًا
حماية المشبك المدخلات التناظرية
عازلة الإدخال مع معاوقة إدخال تناظرية 1 MΩ
مرشح تناظري مضاد للتشويش من الدرجة الثانية
إشارة دقيقة على رقاقة ومخزن مرجعي
16 بت ADC مع 200 kSPS على جميع القنوات
القدرة على زيادة العينات مع المرشح الرقمي
واجهة متوازية / تسلسلية مرنة
متوافق مع SPI / QSPI ™ / MICROWIRE ™ / DSP
أداء
تصنيف ESD 7 كيلو فولت على قنوات الإدخال التناظرية
95.5 ديسيبل SNR ، −107 ديسيبل THD
± 0.5 LSB INL ، ± 0.5 LSB DNL
طاقة منخفضة: 100 ميغاواط
وضع الاستعداد: 25 ميجاوات
حزمة 64-lead LQFP
التطبيقات
أنظمة مراقبة وحماية خطوط الطاقةالتحكم في المحرك متعدد الأطوار
أجهزة القياس وأنظمة التحكم
أنظمة تحديد المواقع Multiaxis
أنظمة الحصول على البيانات (DAS)
تحديد
| يصف | قيمة السمة |
|---|---|
| الصانع | الأجهزة التناظرية |
| فئة المنتج | ADCs / DACs |
| مسلسل | م 7606 |
| منتج | التناظرية إلى المحولات الرقمية |
| يكتب | نظام الحصول على البيانات (DAS) ، ADC |
| التعبئة والتغليف | علبة التغليف البديلة |
| وحدة الوزن | 0.012088 أوقية |
| تصاعد النمط | SMD / SMT |
| حزمة-حالة | 64-LQFP |
| نوع الإدخال | ذات طرف واحد |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 85 درجة مئوية |
| نوع التركيب | سطح جبل |
| عدد القنوات | 8 قناة |
| الجهد العرض | 2.3 فولت ~ 5.25 فولت ، 4.75 فولت ~ 5.25 فولت |
| مورد - جهاز - حزمة | 64-LQFP (10x10) |
| قرار بت | 16 ب |
| معدل أخذ العينات في الثانية | 200 كيلو |
| واجهة البيانات | DSP، MICROWIRE ؟، Parallel، QSPI ؟، Serial، SPI؟ |
| مصدر التيار الكهربائي | التناظرية والرقمية |
| بنيان | ريال سعودي |
| دقة | 16 بت |
| نوع مرجع | خارجي داخلي |
| PD- تبديد الطاقة | 142 ميغاواط |
| أقصى درجة حرارة للتشغيل | + 85 ج |
| نطاق الحرارة الشغالة | - 40 ج |
| استهلاك الطاقة | 100 ميغاواط |
| نوع الواجهة | متوازي المسلسل DSP SPI |
| نسبة الإشارة إلى الضوضاء SNR | 95.5 ديسيبل |
| ادوات \ عده تطوير البرمجيات | EVAL-AD7606EDZ |
| حزمة-حالة | LQFP-64 |
| كسب الخطأ | +/- 32 LSB |
| عدد المحولات | 1 محول |
| معدل أخذ العينات | 200 كيلو ثانية / ثانية |
| INL- التكامل غير الخطي | +/- 2 LSB |
| DNL التفاضلية اللاخطية | +/- 0.99 ل.س. |
| Mfr | شركة الأجهزة التناظرية． |
| مسلسل | - |
| طَرد | صينية |
| حالة المنتج | نشيط |
| يكتب | نظام الحصول على البيانات (DAS) ADC |
| عدد القنوات | 8 |
| واجهة البيانات | DSP MICROWIRE ™ Parallel QSPI ™ Serial SPI ™ |
| الجهد العرض | 2．3V ~ 5．25V 4．75V ~ 5．25V |
| حزمة-حالة | 64-LQFP |
| رقم المنتج الأساسي | م 7606 |
الأوصاف
أوكتال قناة واحدة ADC 200kps 16 بت متوازي / تسلسلي درج LQFP 64 سنًا
المحولات التناظرية إلى الرقمية - ADC 8Ch w / Bipolar 16B Simult Sampling
