216K 24 بت ADC IC رقاقة سطح جبل ، 44LQFP AK5388AEQ رقاقة صوت IC



وصف عام

AK5388 هو محول A / D رباعي القنوات لأخذ العينات 24 بت و 216 كيلو هرتز لأنظمة الصوت المتطورة.يستخدم المغير في AK5388 بنية AKM's Enhanced Dual Bit ، مما يمكّن AK5388 من تحقيق دقة عالية وتكلفة منخفضة.يحقق AK5388 نطاقًا ديناميكيًا يبلغ 120 ديسيبل و 110 ديسيبل S / N + D) ، ويوسع الوضع الأحادي الاختياري النطاق الديناميكي إلى 123 ديسيبل.يتميز المرشح الرقمي AK5388 ببنية FIR معدلة تقلل من تأخير المجموعة مع الحفاظ على استجابة المرحلة الخطية الممتازة.لذا فإن الجهاز مناسب لتطبيقات الصوت الاحترافية بما في ذلك التسجيل وتقوية الصوت ومعالجة المؤثرات وبطاقات الصوت وأجهزة استقبال A / V المتطورة. يتوفر AK5388 في حزمة 44pin LQFP.





سمات

معدل أخذ العينات: 8 كيلو هرتز ~ 216 كيلو هرتز
المدخلات التفاضلية الكاملة
S / (N + D): 110 ديسيبل
DR ، S / N: 120 ديسيبل (الوضع الأحادي: 123 ديسيبل)
مرشح رقمي قصير التأخير (GD = 12.6 / fs)
• نطاق المرور: 0 ~ 21.648 كيلو هرتز (@ fs = 48 كيلو هرتز)
• تموج: 0.01 ديسيبل
• نطاق التوقف: 80 ديسيبل
HPF الرقمي
مزود الطاقة: 4.75 ~ 5.25 فولت (تناظري) ، 3.0 ~ 3.6 فولت (رقمي)
تنسيق الإخراج: 24 بت MSB مبرر ، I2S أو TDM
Cascade TDM I / F: 8 قنوات / 48 كيلو هرتز ، 4 قنوات / 96 كيلو هرتز ، 4 قنوات / 192 كيلو هرتز
الوضع الرئيسي والعبد
علامة تجاوز السعة
تبديد الطاقة: 575 ميجاوات (@ fs = 48 كيلو هرتز)

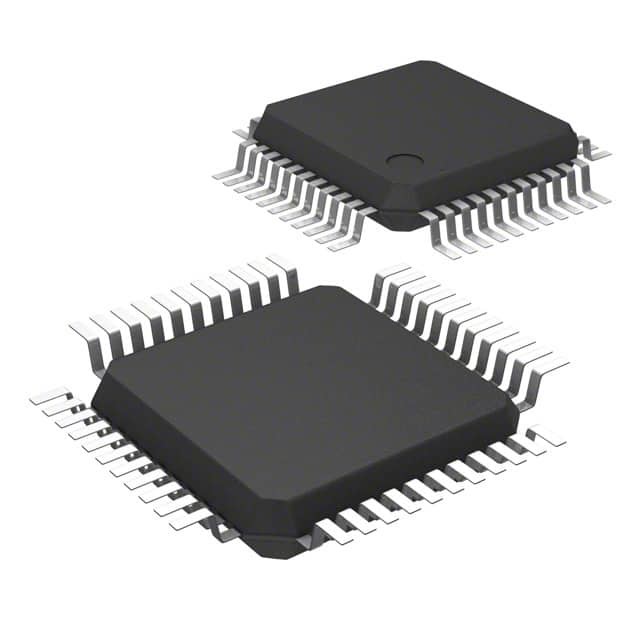

العبوة: 44 دبوس LQFP
