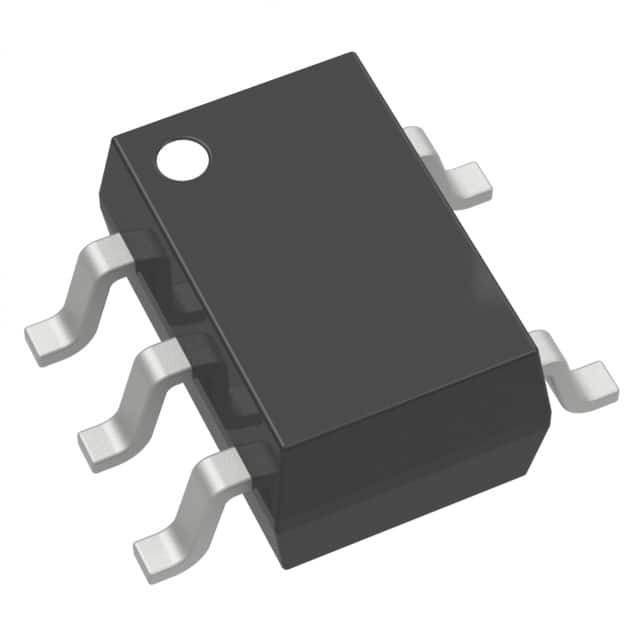

ADM823TYKSZ-R7 IC SUPERVISOR 1 CHANNEL SC70-5 أجهزة التناظرية
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | ADM823TYKSZ-R7 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | كيس مضاد للستاتيكية وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في المخزون |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| النوع | إعادة تعيين بسيطة / إعادة تشغيل الطاقة | عدد الفولتية التي تم رصدها | 1 |
|---|---|---|---|
| الجهد - العتبة | 3.08 فولت | الناتج | دفع وسحب ، قطب الطوطم |
| إعادة تعيين | غير نشيط | إعادة تعيين المهلة | 140 مللي ثانية كحد أدنى |
| درجة حرارة العمل | -40 درجة مئوية ~ 125 درجة مئوية (تا) | نوع التثبيت | جبل السطح |
| الحزمة / الحقيبة | 5-TSSOP ، SC-70-5 ، SOT-353 | حزمة أجهزة المورد | SC-70-5 |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| ADM823TYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823ZYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM824SYKSZ-REEL7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM824RYKSZ-REEL7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM825ZYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823SYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM825SYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823YYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823LYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM825TYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823LYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823MYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823RYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823SYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823TYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823YYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823ZYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825ZYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825LYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825TYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825YYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825SYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825MYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825MYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823MYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 |
منتوج وصف
تفاصيل المنتج
وصف عام
ADM823/ADM824/ADM825 هي دوائر الإشراف التي تراقب مستويات فولتاج إمدادات الطاقة ووحدة تنفيذ الرموز في الأنظمة القائمة على المعالجات الدقيقة.بالإضافة إلى توفير إشارات إعادة تشغيل الطاقة، يمكن أن يعيد مؤقت حارس على الشريحة المعالج الصغير إذا فشل في الضوء في غضون فترة استراحة محددة مسبقاً. يمكن أيضًا تأكيد إشارة إعادة التعيين بواسطة زر ضغط خارجي ،من خلال إدخال إعادة ضبط يدويةتحتوي الأجزاء الثلاثة على مجموعات مختلفة من مدخلات الكلب الحارس ، وإدخال إعادة ضبط يدوي ، وتكوين مرحلة الإخراج ، كما هو موضح في الجدول 1.
الخصائص
مراقبة طاقة 2.5 فولت إلى 5 فولت بدقة7 خيارات إعادة تعيين عتبة: 2.19 فولت إلى 4.63 فولت
140 ميس (الحد الأدنى) وقت إعادة التعيين
مؤقت الكلب الحارس مع 1.6 ثانية (ADM823، ADM824)
إدخال إعادة ضبط يدوي (ADM823, ADM825)
المراحل الخارجة للدفع والسحب
إعادة ضبط (ADM823)
إعادة ضبط، إعادة ضبط (ADM824/ADM825)
استهلاك طاقة منخفض: 5 μA
مخرج إعادة ضبط مضمون صالح لـ VCC = 1 فولت
مقاومة خلل إمدادات الطاقة
محددة على نطاق درجة حرارة السيارة
حزم SC70 و SOT-23 ذات الخمسة قنوات
التطبيقات
أنظمة المعالجات الدقيقةأجهزة الحاسوب
المراقبين
أدوات ذكية
معدات محمولة
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الأجهزة التناظرية |
| فئة المنتجات | المشرفين |
| السلسلة | إد.إم.823 |
| النوع | إعادة ضبط بسيطة / إعادة تشغيل |
| التعبئة | التعبئة البديلة |
| وحدة الوزن | 0.000705 أوقية |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 5-TSSOP، SC-70-5، SOT-353 |
| درجة حرارة العمل | -40°C ~ 125°C (TA) |
| نوع التثبيت | جبل السطح |
| نوع الإخراج | إدفع-سحب |
| حزمة الجهاز | SC-70-5 |
| الناتج | دفع-سحب، قطب توتم |
| إعادة تعيين | النشطة منخفضة |
| مرسلات مراقبة الجهد | 1 |
| إعادة تعيين الوقت المحدد | 140 ميس على الأقل |
| عتبة الجهد | 3.08 فولت |
| درجة حرارة العمل القصوى | + 125 درجة |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| التيار التشغيلي | 24 وحدة واحدة |
| البطارية الاحتياطية | لا يوجد دعم |
| فولتاج الإمداد - أقصى | 5.5 فولت |
| فولتاج التغذية - دقيقة | 1 فولت |
| الحزمة | SC-70-5 |
| أجهزة توقيت الكلاب الحارس | كلب مراقبة |
| عتبة الجهد | من 1 فولت إلى 5.5 فولت |
| مراقبة المدخلات | 1 مدخل |
| إعادة تعيين يدوي | إعادة تعيين يدوي |
| إشارات تشغيل الشريحة | لا توجد رقاقة |
| الكشف عن عطل الطاقة | لا.. |
| إعادة تعيين التأخير | 280 ثانية |
| عتبة التوتر الزائد | 3.11 فولت |
| الحد الأدنى لضغط الكهرباء | 3.04 فولت |
الوصف
المراقب الدفع-السحب، قطب الطوطم القناة 1 SC-70-5
مشرف المعالجة 3.08 فولت 1 فعال منخفض / دفع سحب 5 دبوس SC-70 T / R
الدوائر الإشرافية النشطة المنخفضة مراقبة المشرف I.C.
