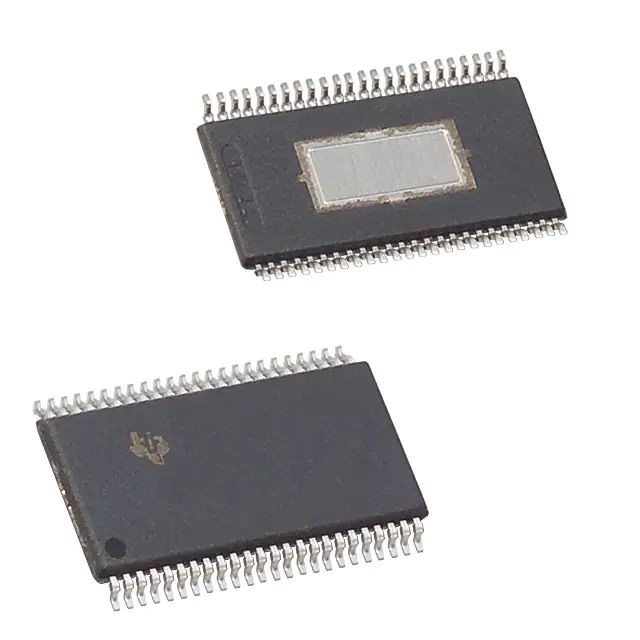

2.3V-36V PMIC إدارة الطاقة ، 48-HTSSOP O3853QDCARQ1 متحكم
| اسم العلامة التجارية | TI |
|---|---|
| رقم الموديل | O3853QDCARQ1 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on the price of the day |
| وقت التسليم | 5-8 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| درجة حرارة التشغيل الدنيا | - 40 ج | أقصى درجة حرارة للتشغيل | + 125 ج |
|---|---|---|---|
| مؤهل | AEC-Q100 | جهد إمداد التشغيل | 2.3 فولت إلى 36 فولت |
| وحدة الوزن | 0.010078 أوقية | وحدة الوزن | 0.010078 أوقية |
| الحزمة / الحالة | HTSSOP-48 | الحزمة / الحالة | HTSSOP-48 |
| إبراز | 2.3V PMIC إدارة الطاقة,36V PMIC إدارة الطاقة,O3853QDCARQ1 |
||
منتوج وصف
O3853QDCARQ1 48-HTSSOP
وصف:متخصص في إدارة الطاقة - مزود الطاقة متعدد السكك الحديدية PMIC لوحدات التحكم الدقيقة في التطبيقات ذات الصلة بالسلامة 48-HTSSOP -40 إلى 125
| سمة المنتج | قيمة السمة |
|---|---|
| TI | |
| TPS653853-Q1 | |
| منظم الجهد ، مخرجات متعددة | |
| SMD / SMT | |
| HTSSOP-48 | |
| - 40 ج | |
| + 125 ج | |
| AEC-Q100 | |
| بكرة | |
| قص الشريط | |
| طلب: | TMS570 ، RM570 ، هرقل ، C2000 ، Renasas RH850 ، Infineon Aurix ، N✖P MPC56 Qoriva & MPC57xx Panther ، |
| ماركة: | TI |
| حساس للرطوبة: | نعم |
| جهد إمداد التشغيل: | 2.3 فولت إلى 36 فولت |
| منتج: | PMIC |
| نوع المنتج: | متخصص في إدارة الطاقة - PMIC |
| وحدة الوزن: | 0.010078 أوقية |
سمات
- مؤهل لتطبيقات السيارات
- مؤهل AEC-Q100 بالنتائج التالية:
- درجة حرارة الجهاز 1: -40 درجة مئوية إلى + 125 درجة مئوية درجة حرارة التشغيل المحيطة
- مستوى تصنيف HBM ESD للجهاز 2
- مستوى تصنيف C4B لجهاز CDM ESD
- متوافق مع السلامة الوظيفية
- تم تطويره لتطبيقات السلامة الوظيفية
- الوثائق المتاحة للمساعدة في تصميم نظام ISO 26262 حتى ASIL D.
- القدرة المنهجية وسلامة الأجهزة حتى ASIL D.
- مدى جهد المدخلات
- من 7 إلى 36 فولت لشحن البطارية الأولي
- 3.8 إلى 36-V الوظائف الكاملة بعد التشغيل الأولي للبطارية
- 2.3 فولت كحد أدنى أثناء التشغيل بعد الاستيقاظ
- قضبان الإمداد (مع FETs الداخلية)
- 6-V متزامن باك-دفعة منظم مسبق
- 5-V ، 284 مللي أمبير LDO (علبة)
- 3.3-V أو 5-V ، 350 مللي أمبير LDO (MCU)
- 2 LDOs محمية لتزويد المستشعر أو الأجهزة الطرفية
- 120 مللي أمبير لتزويد المستشعر 1 (VSOUT1) ، 20 مللي أمبير لتزويد المستشعر 2 (VSOUT2)
- وضع التتبع القابل للتكوين (دبوس إدخال التتبع) ، أو جهد الإخراج الثابت 3.3-V أو 5-V
- قصير إلى الأرض وحماية البطارية
- مضخة الشحن: 6 فولت كحد أدنى ، 11 فولت كحد أقصى فوق جهد البطارية
- المراقبة والحماية
- مراقبة مستقلة للجهد المنخفض والجهد الزائد على جميع مخرجات المنظم ، جهد البطارية ، والإمدادات الداخلية
- دوائر مراقبة الجهد ، بما في ذلك مرجع فجوة الحزمة المستقلة ، يتم توفيرها من دبوس إدخال جهد البطارية المنفصل
- تحقق ذاتيًا من مراقبة كل الجهد (أثناء التشغيل وبعد بدء التشغيل بواسطة وحدة MCU خارجية)
- جميع المستلزمات محمية بالحد الحالي ودرجة الحرارة الزائدة ، الإنذار والإغلاق المسبق
- مراقبة زاوية التوجيه (SAM)
- 2 مقارنات إشارة لإشارات مستشعر الموضع
- عداد الدوران
- وضع الطاقة المنخفضة مع أخذ عينات دورية لإشارات مستشعر الموضع
- مفاتيح لتمرير إشارات الاستشعار إلى MCU
- واجهة متحكم
- فتح وإغلاق النافذة أو وظيفة مراقب الأسئلة والأجوبة
- قفل مراقبة إشارة خطأ MCU بخطوة
- الحالة التشخيصية لإجراء الاختبارات الذاتية للأجهزة وتشخيصات النظام
- الحالة الآمنة للجهاز وحماية النظام عند اكتشاف فشل النظام
- مراقب الساعة للمذبذب الداخلي
- اختبار ذاتي مدمج تمثيلي ومنطقي
- CRC على الذاكرة غير المتطايرة بالإضافة إلى سجلات تكوين الجهاز والنظام واتصالات SPI
- إعادة تعيين الدائرة لـ MCU
- دبوس الإخراج التشخيصي
- SPI مع CRC في Command Plus Data
- الإبلاغ عن الخطأ من خلال سجلات SPI للأخطاء على مستوى النظام ومستوى الجهاز
- تمكين إخراج محرك الأقراص لتعطيل مراحل الطاقة الخارجية عند اكتشاف أي فشل في النظام
- الاستيقاظ من خلال IGN Pin (Ignition) أو CAN_WU Pin (جهاز الإرسال والاستقبال أو وظيفة أخرى)
- حزمة HTSSOP PowerPAD ™ IC ذات 48 سنًا
