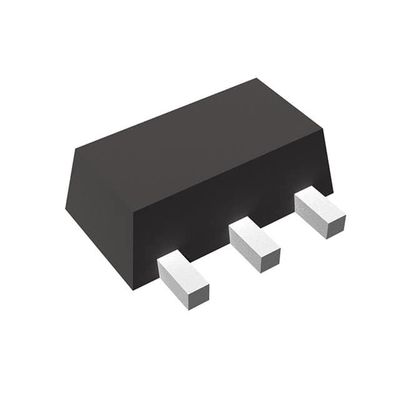

R3111H271A-T1-FE IC SUPERVISOR 1 CHANNEL SOT89-3 نيشينبو ميكرو أجهزة

الخط الخارجي

سلسلة R3111x هي وحدات IC الكشف عن الجهد القائمة على CMOS مع دقة عتبة الكشف العالية وتيار التغذية المنخفض للغاية ،والتي يمكن تشغيلها في فولتاج منخفض للغاية ويتم استخدامها لإعادة ضبط النظام كمثالتتكون كل واحدة من هذه وحدات التداول من وحدة مرجعية لجهد الجهد، ومقارنة، ومقاومات لتحديد عتبة الكاشف، ودراجة إخراج ودارة استيريز.يتم تحديد عتبة الكاشف بدقة عالية داخليا ولا يتطلب أي تعديل.
هناك ثلاثة أنواع مخرجات ، نوع Nch مفتوح الصرف L ، نوع Nch مفتوح الصرف H و نوع CMOS متوفرة. يمكن تشغيل سلسلة R3111x في فولتاج أقل من سلسلة Rx5VL ،ويمكن تشغيلها بواسطة بطارية واحدة.
ستة أنواع من الحزم ، TO-92 ، SOT-89 ، SOT-23-3 ، SOT-23-5 ، SC-82AB ، و SON1612-6 متوفرة.

الخصائص

• تيار التغذية: 0.8μA (VDD = 1.5V)
• نطاق الجهد التشغيلي0.7 فولت إلى 10.0 فولت (أعلى = 25 درجة مئوية)
• عتبة الكاشف0.9 فولت إلى 6.0 فولت
• عتبة كاشف الدقة ± 2.0٪
• معامل تحرك درجة الحرارة من عتبة الكاشف............ النوع ±100ppm/°C
• أنواع الإخراج: Nch Open Drain L Nch Open Drain H و CMOS
• الحزم..........................................................................TO-92 ، SOT-89 ، SOT-23-3 ، SOT-23-5 ، SC-82AB ، SON1612-6

التطبيقات

• إعادة تشغيل وحدة المعالجة المركزية و الدوائر المنطقية
• فحص البطارية
• مقارنة النوافذ
• دائرة تشكيل الموجات
• دائرة احتياطية للبطارية
• كاشف انقطاع الطاقة
