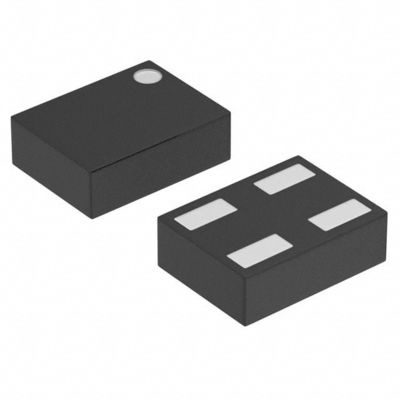

XC6119C25A7R-G IC SUPERVISOR 1 CHANNEL 4USPN Torex Semiconductor Ltd

■ وصف عام

سلسلة XC6118 هي كاشف فولتاج منخفض الاستهلاك مع الكشف عالية الدقة ، المصنعة باستخدام عملية CMOS وتقنيات التقطيع بالليزر.بما أن دبوس الإحساس منفصل عن دبوس إمدادات الطاقة، فإنه يسمح لـ IC بمراقبة مصدر الطاقة الآخر. يمكن لـ XC6118 الحفاظ على حالة الكشف حتى عندما ينخفض التوتر من مصدر الطاقة المراقب إلى 0 فولت. علاوة على ذلك،يمكن ضبط وقت تأخير الإفراج بواسطة المكثف الخارجي المتصل بعقدة Cd. دبوس VOUT متوفر في كل من CMOS و N-قناة المفتوحة تصفية الإخراجات.

■ الخصائص

دقة عالية: ± 2٪ (جهد الكشف 1.5 فولت)
:± 30mV ((جهد الكشف < 1.5V)
استهلاك طاقة منخفض: 0.4μ A ((اكتشاف، VIN=1.0V) (TYP.)
: 0.8μA ((إطلاق، VIN=1.0V)) ((TYP))
تحديد نطاق الجهد: 0.8V 5.0V (0.1V الزيادات)
نطاق الجهد التشغيلي: 1.0 فولت 6.0 فولت
خصائص درجة الحرارة: ± 100ppm/°C (TYP.)
تكوين الإخراج: CMOS، N-channel open drain
نطاق درجة الحرارة التشغيلية: -40 درجة مئوية + 85 درجة مئوية
عقدة الحاسوب المنفصلة: فصل مصدر الطاقة
وقت تأخير مدمج: وقت تأخير الإفراج قابل للتعديل
الحزم: USP-4، SOT-25

■ التطبيقات

حلقات إعادة تعيين المعالجة الدقيقة
أجهزة مراقبة فولتاج الشحن
دوائر التبديل الاحتياطية للبطارية
دوائر الكشف عن فشل الطاقة
