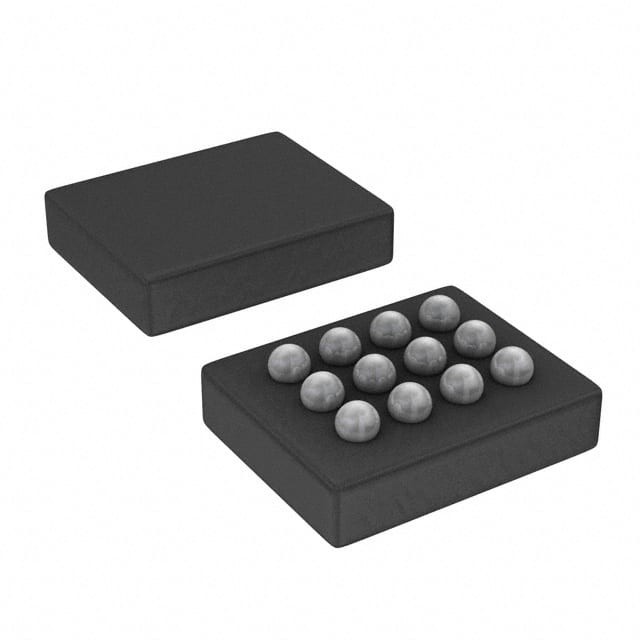

TPS63050YFFR IC REG BCK BST ADJ 500MA 12DSBGA أدوات تكساس
| اسم العلامة التجارية | Texas Instruments |
|---|---|
| رقم الموديل | TPS63050YFFR |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | كيس مضاد للستاتيكية وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في المخزون |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الوظيفة | تصعيد / تنحي | تكوين الإخراج | إيجابية |
|---|---|---|---|
| البنية | دفعة باك | نوع الإخراج | قابلة للتعديل |
| عدد المخرجات | 1 | الجهد - المدخلات (دقيقة) | 2.5 فولت |
| الجهد - المدخل (ماكس) | 5.5 فولت | الجهد - الخروج (دقيقة / ثابتة) | 2.5 فولت |
| الجهد - الخروج (ماكس) | 5.5 فولت | التيار - الناتج | 500 مللي أمبير |
| التردد - التبديل | 2.5 ميجا هرتز | المعدل المتزامن | نعم.. |
| درجة حرارة العمل | -40°C ~ 85°C (TA) | نوع التثبيت | جبل السطح |
| الحزمة / الحقيبة | 12-UFBGA ، DSBGA | حزمة أجهزة المورد | 12-DSBGA |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| TPS63050YFFR | IC REG BCK BST ADJ 500MA 12DSBGA | |
| TPS63051YFFT | IC REG BCK BST 3.3V 12DSBGA | |
| TPS63051YFFR | IC REG BCK BST 3.3V 12DSBGA | |
| TPS63050YFFT | IC REG BCK BST ADJ 500MA 12DSBGA | |
| TPS62353YZGT | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62356YZGT | IC REG BUCK ADJ/PROG 1A 12DSBGA | |
| TPS62353YZGR | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62350YZGT | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62350YZGR | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62352YZGR | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62354YZGR | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62356YZGR | IC REG BUCK ADJ/PROG 1A 12DSBGA | |
| TPS62000YEGT | IC REG BUCK ADJ 600MA 12DSBGA | |
| TPS62000YZGT | IC REG BUCK ADJ 600MA 12DSBGA | |
| TPS62351YZGR | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62351YZGT | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62000YEGR | IC REG BUCK ADJ 600MA 12DSBGA | |
| TPS62000YZGR | IC REG BUCK ADJ 600MA 12DSBGA | |
| TPS62352YZGT | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62354YZGT | IC REG BUCK ADJ/PROG 12DSBGA |
منتوج وصف
تفاصيل المنتج
الوصف
عائلة TPS6305x من الأجهزة هي محول مكثف للتيار الثابت منخفض الكفاءة ، مناسب للتطبيقات التي يكون فيها الجهد المدخل أعلى أو أقل من الخروج.
التيار الخارجي المستمر يمكن أن يصل إلى 500 mA في وضع الزيادة و 1 A في وضع الباك. يقتصر الحد الأقصى للتيار المتوسط في المفاتيح على قيمة نموذجية تبلغ 1 A.عائلة TPS6305x من الأجهزة تنظم الجهد الخارجي على نطاق كامل من الجهد المدخل عن طريق التبديل تلقائيًا بين وضع الباك أو تعزيز اعتماداً على الجهد المدخللضمان انتقال سلس بين الأنماط.
يعتمد محول بوك-بوست على جهاز تحكم ثابت التردد ، وتعديل عرض النبض (PWM) باستخدام تصحيح متزامن للحصول على أعلى كفاءة.المحول يدخل وضع توفير الطاقة للحفاظ على كفاءة عالية على نطاق كامل من التيار الحالي.
يسمح دبوس PFM / PWM للمستخدم بالاختيار بين التشغيل التلقائي في وضع PFM / PWM وتشغيل PWM القسري. أثناء وضع PWM يتم استخدام تردد ثابت عادة 2.5 ميغاهرتز.الجهد الخارجي قابلة للبرمجة باستخدام مقسم المقاومة الخارجيةيمكن تعطيل المحول لتقليل استهلاك البطارية. أثناء الإيقاف ، يتم فصل الحمل عن البطارية.يتم تعبئة الجهاز في 12 دبوس DSBGA وفي 12 دبوس HotRod حزمة.
الخصائص
• الدولار الحقيقي أو الدفع مع انتقال سلس بين وضع الدولار ودفع
• 2.5 فولت إلى 5.5 فولت نطاق الجهد المدخل
• 0.5-A التيار الخارجي المستمر: VIN ≥ 2.5 V، VOUT = 3.3 V
• نسخة التوتر الخارجي القائم على التحكم والثابت
• الكفاءة > 90% في وضع الزيادة و > 95% في وضع الباك
• 2.5 ميغاهرتز تردد التبديل النموذجي
• حد متوسط للتيار المدخل القابل للتعديل
• وقت البدء الناعم القابل للتعديل
• التيار الصامت للجهاز < 60 μA
• وضع توفير الطاقة التلقائي أو وضع PWM القسري
• فصل الحمل أثناء إيقاف التشغيل
• حماية من زيادة درجة الحرارة
• حزمة صغيرة من 1.6 ملم × 1.2 ملم ، WCSP 12-pin و 2.5 ملم × 2.5 ملم HotRod TM QFN 12-pin
• إنشاء تصميم مخصص باستخدام:
TPS63050 مع WEBENCH® Power Designer
TPS63051 مع مصمم طاقة WEBENCH®
التطبيقات
• الهواتف الخلوية والهاتف الذكي
• أقراص PC
• ملحقات أجهزة الكمبيوتر الشخصية والهواتف الذكية
• التطبيقات التي تعمل بالبطاريات
• الشبكة الذكية / العداد الذكي
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | أدوات تكساس |
| فئة المنتجات | منظومات التبديل المباشر |
| السلسلة | TPS63050 |
| النوع | محول الجهد |
| التعبئة | التعبئة البديلة |
| أسلوب التثبيت | SMD/SMT |
| نطاق درجة حرارة العمل | - 40 درجة مئوية إلى + 85 درجة مئوية |
| الحزمة | 12-UFBGA، DSBGA |
| درجة حرارة العمل | -40°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح |
| نوع الإخراج | قابلة للتعديل |
| الوظيفة | خطوة إلى الأمام / خطوة إلى الأسفل |
| حزمة الجهاز | 12-DSBGA |
| عدد المخرجات | 1 الناتج |
| الطوبولوجيا | (باك بوست) |
| التبديل الترددي | 2.5 ميغا هرتز |
| التيار الخارجي | 500mA |
| تكوين الإخراج | إيجابية |
| الجهد الخارجي | 2.5 فولت |
| الجهد الخارجي القصوى | 5.5 فولت |
| المصلح المتزامن | نعم.. |
| الجهد المدخل- الدقيقة | 2.5 فولت |
| الجهد الدخالي القصوى | 5.5 فولت |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| الجهد الخارجي | 2.5 فولت إلى 5.5 فولت |
| الجهد المدخل | 2.5 فولت إلى 5.5 فولت |
| الجهد المدخل-MAX | 5.5 فولت |
| التيار الخارجي | 500 mA |
| تردد التبديل | 2.5 ميغاهرتز |
| الجهد المدخل-MIN | 2.5 فولت |
| الحزمة | DSBGA-12 |
| جزء المصنع# | الوصف | المصنع | مقارنة |
| TPS63050YFFT دوائر الطاقة |
TPS6305x مؤخرة الحث الأحد مع 1-A المفاتيح والبدء الناعم القابلة للتعديل 12-DSBGA -40 إلى 85 | أدوات تكساس | TPS63050YFFR مقابل TPS63050YFFT |
الوصف
Conv DC-DC 2.5V إلى 5.5V Step Down/Step Up Single-Out 2.5V إلى 5.5V 0.5A 12-Pin DSBGA T/R
منظمات الجهد - منظمات التبديل SGL الصغيرة
