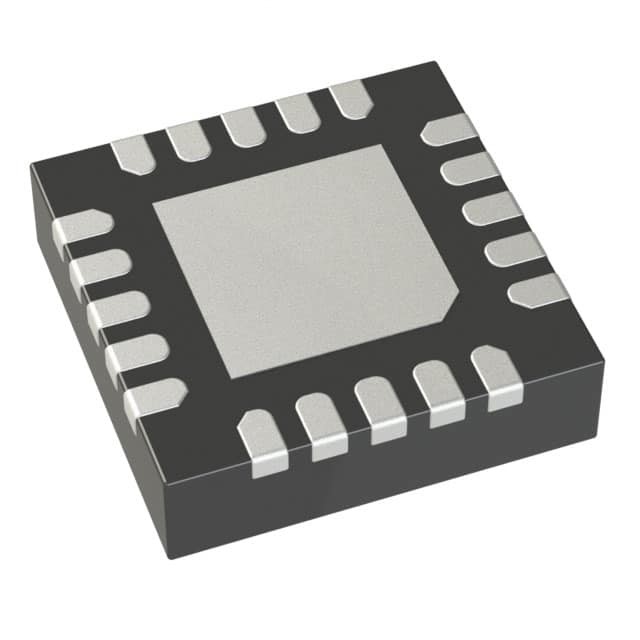

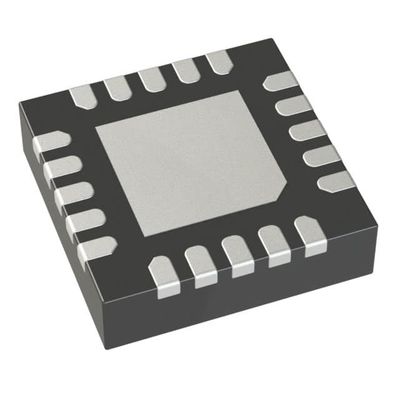

LTC3562EUD#PBF IC REG BUCK ADJ/PROG QD 20QFN أجهزة التناظرية Inc.
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | كيس مضاد للستاتيكية وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في المخزون |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الوظيفة | انزل | تكوين الإخراج | إيجابية |
|---|---|---|---|
| البنية | دولار | نوع الإخراج | قابل للتعديل (قابل للبرمجة) |
| عدد المخرجات | 4 | الجهد - المدخلات (دقيقة) | 2.7 فولت |
| الجهد - المدخل (ماكس) | 5.5 فولت | الجهد - الخروج (دقيقة / ثابتة) | 0.425 فولت (0.6 فولت) |
| الجهد - الخروج (ماكس) | التيار - الناتج | 400 مللي أمبير ، 600 مللي أمبير | |
| التردد - التبديل | 2.25 ميجا هرتز | المعدل المتزامن | نعم.. |
| درجة حرارة العمل | -40°C ~ 85°C (TA) | نوع التثبيت | جبل السطح |
| الحزمة / الحقيبة | 20-WFQFN وسادة مكشوفة | حزمة أجهزة المورد | 20-QFN (3 × 3) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| LTC3562EUD#PBF | IC REG BUCK ADJ/PROG QD 20QFN | |
| LT3587EUD#PBF | IC REG BST CUK ADJ TRPL 20QFN | |
| LTC3569EUD#TRPBF | IC REG BUCK ADJ TRPL 20QFN | |
| LTC3569EUD#PBF | IC REG BUCK ADJ TRPL 20QFN | |
| LTC3569IUD#PBF | IC REG BUCK ADJ TRPL 20QFN | |
| LT3587EUD#TRPBF | IC REG BST CUK ADJ TRPL 20QFN | |
| LTC3562EUD#TRPBF | IC REG BUCK ADJ/PROG QD 20QFN | |
| LTC3569IUD#TRPBF | IC REG BUCK ADJ TRPL 20QFN | |
| LT3587EUD | IC REG BST CUK ADJ TRPL 20QFN | |
| LTC3128EFE | IC REG BCK BST ADJ 3A 20QFN | |
| LTC3130EUDC | IC REG BCK BST ADJ 600MA 20QFN | |
| LTC3130EUDC-1 | IC REG BCK BST PROG 600MA 20QFN | |
| LTC3130IUDC | IC REG BCK BST ADJ 600MA 20QFN | |
| LTC3130IUDC-1 | IC REG BCK BST PROG 600MA 20QFN | |
| LTC3612EUDC | IC REG BUCK ADJUSTABLE 3A 20QFN | |
| LTC3612HUDC | IC REG BUCK ADJUSTABLE 3A 20QFN | |
| LTC3612IUDC | IC REG BUCK ADJUSTABLE 3A 20QFN | |
| LTC3612MPUDC | IC REG BUCK ADJUSTABLE 3A 20QFN | |
| LTC3626EUDC | IC REG BUCK ADJ 2.5A 20QFN | |
| LTC3626IUDC | IC REG BUCK ADJ 2.5A 20QFN |
منتوج وصف
تفاصيل المنتج
الوصف
LTC®3562 هو جهاز تنظيم متزامن أحادي ذو كفاءة عالية مع واجهة I2C.جهازي تنظيم قابلين للتعديل من الخارج ويمكن أن يتم برمجة فولتاج ردود الفعل بين 425mV و 800mV في خطوات 25mV (النوع A)و المنتظمين الآخرين هما منتظمات الخروج الثابتة التي يمكن برمجة فولتشات الخروج بين 600mV و 3.775V في خطوات 25mV (النوع B).جميع المنظمات الأربعة تعمل بشكل مستقل ويمكن وضعها في قفزة النبض، LDO ، عملية وضع انفجار ، أو عملية وضع انفجار مجبرة من خلال التحكم I2C. جهاز التحكم من النوع A لديه دبوس RUN منفصلة يمكن تمكينها إذا كان التحكم I2C غير متاح.
الخصائص
■ أربعة خطوات مستقلة I2C قابلة للسيطرةالمنظمات (2 × 600mA، 2 × 400mA)
■ إثنان من I2C التردد البرمجة
المنظمات (R600A ، R400A): VFB 425mV إلى 800mV
■ جهازي تنظيم الجهد الخارجي المبرمج I2C
(R600B، R400B): VOUT 600mV إلى 3.775V
■ أنماط قابلة للبرمجة: قفز عن النبض، LDO، وضع انفجار،®
عملية وضع انفجار القسري
■ التيار الهادئ < 100μA (تم تشغيل جميع المنظمات)
في وضع LDO)
■ تردد التبديل الثابت 2.25MHz
الوضع)
■ الحد من الضوضاء يقلل من ضوضاء التبديل
■ إعادة تشغيل الخروج لإعادة تشغيل المنظم R600A
■ صغير، معزز حراري، 20 الرصاص 3mm × 3mm
حزمة QFN
التطبيقات
■ تطبيقات مختلفة محمولة في اليد مع العديد من خطوط الإمداد■ أجهزة المعلومات الشخصية
■ مودمات لاسلكية وDSL
■ الكاميرات الرقمية
■ مشغلات MP3
■ أدوات محمولة
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الأجهزة التناظرية / التكنولوجيا الخطية |
| فئة المنتجات | منظومات التبديل المباشر |
| السلسلة | - |
| التعبئة | التعبئة البديلة للأنابيب |
| الحزمة | 20-WFQFN المنصة المعرضة |
| درجة حرارة العمل | -40°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح |
| نوع الإخراج | قابلة للتعديل (مبرمجة) |
| الوظيفة | خطوة إلى أسفل |
| حزمة الجهاز | 20-QFN (3x3) |
| عدد المخرجات | 4 المخرجات |
| الطوبولوجيا | (باك) |
| التبديل الترددي | 2.25 ميه هرتز |
| التيار الخارجي | 400mA، 600mA |
| تكوين الإخراج | إيجابية |
| الجهد الخارجي | 0.425 فولت (0.6 فولت) |
| الجهد الخارجي القصوى | 0.8 فولت (3.78 فولت) |
| المصلح المتزامن | نعم.. |
| الجهد المدخل- الدقيقة | 2.7 فولت |
| الجهد الدخالي القصوى | 5.5 فولت |
الوصف
مكبر التبديل المنظم IC إيجابي قابل للبرمجة 0.425 فولت (0.6 فولت) 4 مخرج 400mA ، 600mA 20-WFQFN Pad Exposed
LTC3562 - I2C Quad Synchronous Step-Down DC/DC Regulator 2 × 600mA، 2 × 400mA
