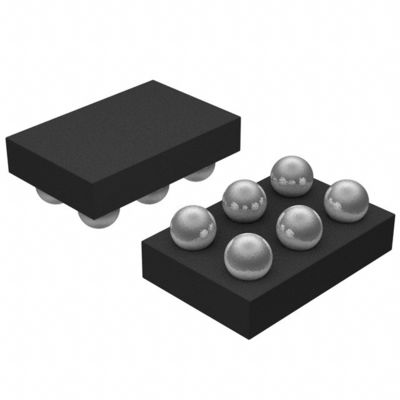

ADP2138ACBZ-1.8-R7 IC REG BUCK 1.8V 800MA 6WLCSP أجهزة التناظرية Inc.
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | كيس مضاد للستاتيكية وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في المخزون |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الوظيفة | انزل | تكوين الإخراج | إيجابية |
|---|---|---|---|
| البنية | دولار | نوع الإخراج | مُثَبَّت |
| عدد المخرجات | 1 | الجهد - المدخلات (دقيقة) | 2.3 فولت |
| الجهد - المدخل (ماكس) | 5.5 فولت | الجهد - الخروج (دقيقة / ثابتة) | 1.8 فولت |
| الجهد - الخروج (ماكس) | - | التيار - الناتج | 800 مللي أمبير |
| التردد - التبديل | 3 ميجا هرتز | المعدل المتزامن | نعم.. |
| درجة حرارة العمل | -40°C ~ 85°C (TA) | نوع التثبيت | جبل السطح |
| الحزمة / الحقيبة | 6-UFBGA ، WLCSP | حزمة أجهزة المورد | 6-WLCSP (1.03x1.50) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| ADP2138ACBZ-1.8-R7 | IC REG BUCK 1.8V 800MA 6WLCSP | |
| ADP2138ACBZ-1.0-R7 | IC REG BUCK 1V 800MA 6WLCSP | |
| ADP2138ACBZ-0.8-R7 | IC REG BUCK 0.8V 800MA 6WLCSP | |
| ADP2138ACBZ-3.3-R7 | IC REG BUCK 3.3V 800MA 6WLCSP | |
| ADP2139ACBZ-0.8-R7 | IC REG BUCK 0.8V 800MA 6WLCSP | |
| ADP2139ACBZ-1.8-R7 | IC REG BUCK 1.8V 800MA 6WLCSP | |
| ADP2147ACBZ-110-R7 | IC REG BUCK PROG 800MA 6WLCSP | |
| ADP2147ACBZ-130-R7 | IC REG BUCK PROG 800MA 6WLCSP | |
| ADP2147ACBZ-150-R7 | IC REG BUCK PROG 800MA 6WLCSP | |
| ADP2147ACBZ-170-R7 | IC REG BUCK PROG 800MA 6WLCSP | |
| ADP2138ACBZ-1.2-R7 | IC REG BUCK 1.2V 800MA 6WLCSP | |
| ADP2139ACBZ-1.2-R7 | IC REG BUCK 1.2V 800MA 6WLCSP | |
| ADP2138ACBZ-1.5-R7 | IC REG BUCK 1.5V 800MA 6WLCSP | |
| ADP2138ACBZ-2.5-R7 | IC REG BUCK 2.5V 800MA 6WLCSP | |
| ADP2138ACBZ-2.8-R7 | IC REG BUCK 2.8V 800MA 6WLCSP | |
| ADP2138ACBZ-3.0-R7 | IC REG BUCK 3V 800MA 6WLCSP | |
| ADP2139ACBZ-1.0-R7 | IC REG BUCK 1V 800MA 6WLCSP | |
| ADP2139ACBZ-1.5-R7 | IC REG BUCK 1.5V 800MA 6WLCSP | |
| ADP2139ACBZ-2.5-R7 | IC REG BUCK 2.5V 800MA 6WLCSP | |
| ADP2139ACBZ-2.8-R7 | IC REG BUCK 2.8V 800MA 6WLCSP | |
| ADP2139ACBZ-3.0-R7 | IC REG BUCK 3V 800MA 6WLCSP | |
| ADP2139ACBZ-3.3-R7 | IC REG BUCK 3.3V 800MA 6WLCSP |
منتوج وصف
تفاصيل المنتج
وصف عام
ADP2164 هو 4 A ، متزامن ، خطوة إلى أسفل ، DC إلى DC المنظم في 4 مم × 4 مم LFCSP مجموعة صغيرة. يستخدم المنظم وضع التيار ،نظام التحكم في تعديل عرض النبضات (PWM) على تردد ثابت لتحقيق استقرار ممتاز واستجابة انتقالية.
الخصائص
4 التيار الخارجي المستمر43 مΩ و 29 مΩ FET متكاملة
دقة الإخراج ±1.5%
نطاق الجهد المدخل: 2.7 فولت إلى 6.5 فولت
الجهد الخارجي: 0.6 فولت إلى VIN
تردد التحول
التردد الثابت: 600 كيلو هرتز أو 1.2 ميغاهرتز
التردد القابل للتعديل: 500 كيلو هرتز إلى 1.4 ميغاهرتز
قابلة للتزامن من 500 كيلو هرتز إلى 1.4 ميغاهرتز
تحويل مرحلة متزامن قابل للاختيار: 0° أو 180°
بنية الوضع الحالي
تمكين الدقة الإدخال
إنتاج قوي جيد
مدخل تتبع الجهد
بدء ناعم متكامل
التعويض الداخلي
يبدأ إلى خروج مشحون مسبق
UVLO، OVP، OCP، والإيقاف الحراري
متوفرة في حزمة LFCSP ذات 16 رصاصة ، 4 مم × 4 مم
مدعومة بواسطة أداة تصميم ADIsimPower TM
التطبيقات
تحويل نقطة الحملمعدات الاتصالات والشبكات
الصناعة والأجهزة
الإلكترونيات الاستهلاكية
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الأجهزة التناظرية |
| فئة المنتجات | منظومات التبديل المباشر |
| السلسلة | ADP2138 |
| النوع | تراجع |
| التعبئة | التعبئة البديلة |
| وحدة الوزن | 0.002328 أوقية |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 6-UFBGA، WLCSP |
| درجة حرارة العمل | -40°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح |
| نوع الإخراج | ثابتة |
| الوظيفة | خطوة إلى أسفل |
| حزمة الجهاز | 6-WLCSP (1.03x1.50) |
| عدد المخرجات | 1 الناتج |
| الطوبولوجيا | (باك) |
| التبديل الترددي | 3 ميغاهرتز |
| التيار الخارجي | 800mA |
| تكوين الإخراج | إيجابية |
| الجهد الخارجي | 1.8 فولت |
| الجهد الخارجي القصوى | - |
| المصلح المتزامن | نعم.. |
| الجهد المدخل- الدقيقة | 2.3 فولت |
| الجهد الدخالي القصوى | 5.5 فولت |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| الجهد الخارجي | 1.8 فولت |
| الجهد المدخل-MAX | 5.5 فولت |
| التيار الخارجي | 800 mA |
| تردد التبديل | 3 ميغاهرتز |
| الجهد المدخل-MIN | 2.3 فولت |
| تنظيم الحمل | - 0.95٪/A |
| الحزمة | WLCSP-6 |
الوصف
مكافئ التبديل القائم على التبديل إيجابي ثابت 1.8 فولت 1 مخرج 800mA 6-UFBGA ، WLCSP
Conv DC-DC 2.3V إلى 5.5V Step Down Single-Out 1.8V 0.8A 6-Pin WLCSP T / R
منظمات الجهد - منظمات التبديل المدمجة 800mA 3MHz Step-Down
