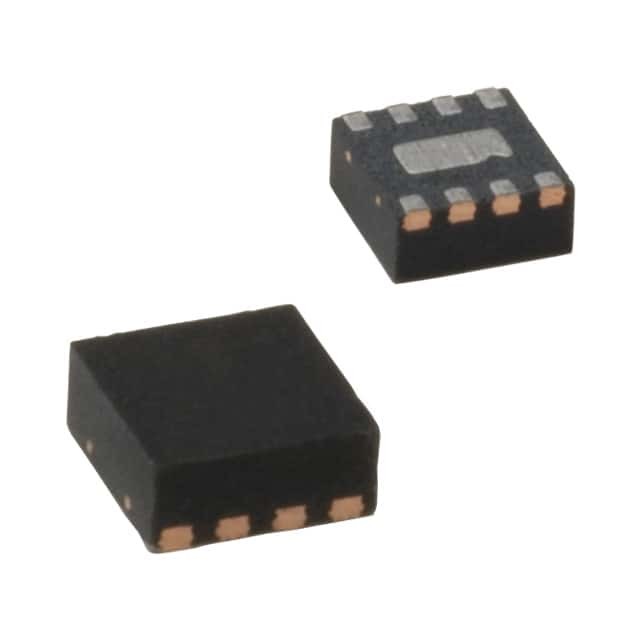

MIC2288YML-TR IC REG BOOST ADJ 1.2A 8MLF تكنولوجيا الرقاقة الدقيقة
| اسم العلامة التجارية | Microchip Technology |
|---|---|
| رقم الموديل | MIC2288YML-TR |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | كيس مضاد للستاتيكية وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في المخزون |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الوظيفة | خطوة للأعلى | تكوين الإخراج | إيجابية |
|---|---|---|---|
| البنية | تعزيز | نوع الإخراج | قابلة للتعديل |
| عدد المخرجات | 1 | الجهد - المدخلات (دقيقة) | 2.5 فولت |
| الجهد - المدخل (ماكس) | 10 فولت | الجهد - الخروج (دقيقة / ثابتة) | 2.5 فولت |
| الجهد - الخروج (ماكس) | 34 فولت (تبديل) | التيار - الناتج | 1.2A (سويتش) |
| التردد - التبديل | 1.2 ميجا هرتز | المعدل المتزامن | لا.. |
| درجة حرارة العمل | -40 درجة مئوية ~ 125 درجة مئوية (TJ) | نوع التثبيت | جبل السطح |
| الحزمة / الحقيبة | 8-VFDFN ضمادة مكشوفة ، 8-MLF® | حزمة أجهزة المورد | 8-MLF ™ (2 × 2) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| MIC2288YML-TR | IC REG BOOST ADJ 1.2A 8MLF | |
| MIC2290YML-TR | IC REG BOOST ADJ 750MA 8MLF | |
| MIC2601YML-TR | IC REG BOOST ADJ 1.2A 8MLF | |
| MIC23050-SYML-TR | IC REG BUCK 3.3V 600MA 8MLF | |
| MIC2250YML-TR | IC REG BOOST ADJ 900MA 8MLF | |
| MIC23051-CGYML-TR | IC REG BUCK 1.8V 600MA 8MLF | |
| MIC2295YML-TR | IC REG BOOST ADJ 1.2A 8MLF | |
| MIC2605YML-TR | IC REG BOOST ADJ 500MA 8MLF | |
| MIC2606YML-TR | IC REG BOOST ADJ 500MA 8MLF | |
| MIC23050-4YML-TR | IC REG BUCK 1.2V 600MA 8MLF | |
| MIC2251YML-TR | IC REG BOOST ADJ 900MA 8MLF | |
| MIC23050-GYML-TR | IC REG BUCK 1.8V 600MA 8MLF | |
| MIC23050-CYML-TR | IC REG BUCK 1V 600MA 8MLF | |
| MIC23051-16YML-TR | IC REG BUCK 1.4V 600MA 8MLF | |
| MIC23051-945YML-TR | IC REG BUCK 1.25V 600MA 8MLF | |
| MIC23051-C4YML-TR | IC REG BUCK 1.2V 600MA 8MLF | |
| MIC2602YML-TR | IC REG BOOST ADJ 1.2A 8MLF | |
| MIC2296YML-TR | IC REG BOOST ADJ 1.2A 8MLF | |
| MIC2288BML-TR | IC REG BOOST ADJ 1.2A 8MLF | |
| MIC2290BML-TR | IC REG BOOST ADJ 750MA 8MLF | |
| MIC2295BML-TR | IC REG BOOST ADJ 1.2A 8MLF | |
| MIC2296BML-TR | IC REG BOOST ADJ 1.2A 8MLF |
منتوج وصف
تفاصيل المنتج
الوصف العام
الـ MIC2288 هو جهاز تحكم 1.2MHz PWM ، DC / DC تعزيز التبديل متوفر في خيارات الحزمة منخفضة الوضوح Thin SOT-23 و 2mm × 2mm MLF TM.يتم تحقيق كثافة طاقة عالية باستخدام مفتاح MIC2288 الداخلي 34V / 1A، مما يسمح لها بتشغيل حمولات كبيرة في بصمة صغيرة.يطبق MIC2288 نظام التحكم في الوضع الحالي على تردد ثابت ، 1.2MHz PWM ، مع تعويض داخلي يوفر استجابة انتقالية ممتازة وأداء تنظيم الإخراج.العملية عالية التردد توفر مساحة اللوحة من خلال السماح، مكونات خارجية منخفضة الوضوح. توبولوجيا PWM الترددية الثابتة تقلل أيضًا من ضوضاء التبديل الزائفة والتموج إلى مصدر الطاقة المدخلة.
يتوفر MIC2288 في حزمة Thin SOT-23-5 منخفضة الوضوح وحزمة MLFTM-8 بدون رصاص 2mm × 2mm. يحتوي خيار حزمة MLFTM-8 2mm × 2mm على ميزة حماية الخروج من الجهد.
الخصائص
• نطاق فولتاج الدخول 2.5V إلى 10V• التوتر الخارجي قابل للتعديل إلى 34 فولت
• أكثر من 1A التيار التبديلي
• تشغيل PWM 1.2MHz
• مستقرة مع مكثفات السيراميك
• كفاءة عالية
• تحكم الخط والحمولة بنسبة < 1%
• انخفاض التردد في المدخلات والمخرجات
• <1μA تيار إيقاف
• UVLO
• حماية الإفراط في الجهد الخارجي (MIC2288BML)
• إيقاف التشغيل فوق درجة الحرارة
• خيار حزمة SOT-23-5 الرقيقة
• خيار حزمة MLFTM-8 بدون رصاص 2 ملم × 2 ملم
• نطاق درجة حرارة التقاطع من 40°C إلى +125°C
التطبيقات
• إمدادات الكهرباء العضوية• إمدادات تحيز TFT-LCD
• إمدادات 12 فولت لتطبيقات DSL
• محولات DC/DC متعددة الإخراجات
• المنظمات الإيجابية والسلبية للإنتاج
• محولات SEPIC
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | تكنولوجيا الرقائق |
| فئة المنتجات | منظومات التبديل المباشر |
| السلسلة | - |
| النوع | محولات الجهد |
| التعبئة | التعبئة البديلة |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 8-VFDFN منصة تعرض، 8-MLFR |
| درجة حرارة العمل | -40°C ~ 125°C (TJ) |
| نوع التثبيت | جبل السطح |
| نوع الإخراج | قابلة للتعديل |
| الوظيفة | خطوة إلى الأمام |
| حزمة الجهاز | 8-MLF؟ (2x2) |
| عدد المخرجات | 1 الناتج |
| الطوبولوجيا | دعم |
| التبديل الترددي | 1.2 ميغاهرتز |
| التيار الخارجي | 1.2A (مفتاح) |
| تكوين الإخراج | إيجابية |
| الجهد الخارجي | 2.5 فولت |
| الجهد الخارجي القصوى | 34 فولت (مفتاح) |
| المصلح المتزامن | لا.. |
| الجهد المدخل- الدقيقة | 2.5 فولت |
| الجهد الدخالي القصوى | 10 فولت |
| الجزء # - الأسماء المستعارة | MIC2288YML TR |
| الحزمة | المادة 8 |
الوصف
جهاز تحكم التبديل الإيجابي قابل للتعديل 2.5 فولت 1 مخرج 1.2A (مفتاح) 8-VFDFN منصة مكشوفة ، 8-MLF؟
Conv DC-DC 2.5V إلى 10V Step Up Single-Out 34V 1A 8-Pin DFN EP T / R
منظمات الجهد - منظمات التبديل
