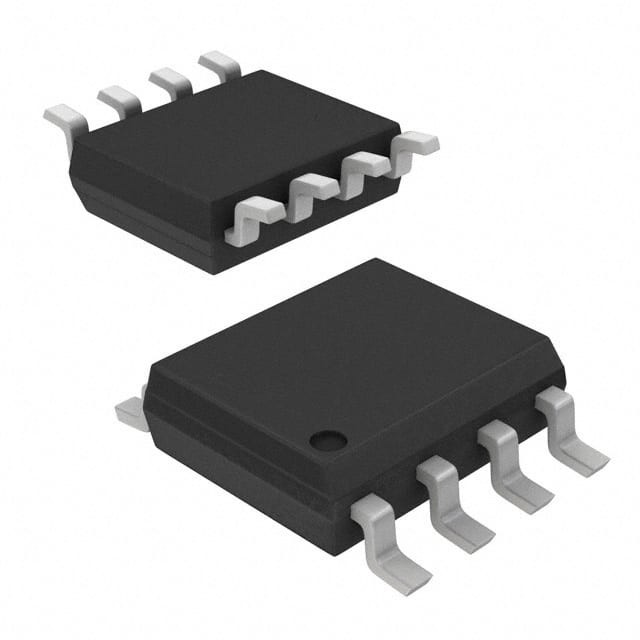

ICL7660CBAZ-T IC REG شحن مضخة INV 45MA 8SOIC رينيساس الإلكترونيات أمريكا Inc
| اسم العلامة التجارية | Renesas Electronics America Inc |
|---|---|
| رقم الموديل | ICL7660CBAZ-T |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | كيس مضاد للستاتيكية وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في المخزون |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الوظيفة | راتيومترية | تكوين الإخراج | إيجابية أو سلبية |
|---|---|---|---|
| البنية | مضخة الشحن | نوع الإخراج | مُثَبَّت |
| عدد المخرجات | 1 | الجهد - المدخلات (دقيقة) | 1.5 فولت |
| الجهد - المدخل (ماكس) | 10 فولت | الجهد - الخروج (دقيقة / ثابتة) | فين ، 2 فين |
| الجهد - الخروج (ماكس) | - | التيار - الناتج | 45 مللي أمبير |
| التردد - التبديل | 10 كيلو هرتز | المعدل المتزامن | لا.. |
| درجة حرارة العمل | 0°C ~ 70°C (TA) | نوع التثبيت | جبل السطح |
| الحزمة / الحقيبة | 8-SOIC (0.154، 3.90mm العرض) | حزمة أجهزة المورد | 8-SOIC |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| ICL7660CBAZ-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660ACBAZA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660CBAZ | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SIBAZT | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660CBAZA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660ACBAZA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SIBAZ | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660CBAZA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SCBAZ | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660AIBAZA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660AIBAZA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SCBAZ-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660CBA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SCBA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SIBA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660AIBA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660ACBA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660ACBA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660AIBA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660CBA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SCBA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SIBAT | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ISL9110SIINZ-T | IC REG BUCK BOOST 20WLCSP | |
| ISL9110SIIAZ-T | IC REG BUCK BOOST 20WLCSP |
منتوج وصف
تفاصيل المنتج
ICL7660 و ICL7660A هي دوائر إمدادات الطاقة CMOS الأحادية التي توفر مزايا أداء فريدة عن الأجهزة المتاحة سابقا.يقوم ICL7660 بتحويلات فولتاج التغذية من الإيجابي إلى السلبي لمدى المدخلات +1.5 فولت إلى +10.0 فولت مما يؤدي إلى فولتات خروجيات مكملة من -1.5 فولت إلى -10.0 فولت و ICL7660A يقوم بنفس التحويلات مع نطاق مدخل من +1.5 فولت إلى +12.0 فولت مما يؤدي إلى جهد خروجي مكمل من -1.5 فولت إلى -12.0 فولت. لا يحتاج سوى 2 مكثفات خارجية غير حرجة لوظائف مضخة الشحن وخزان الشحن.ويمكن أيضا توصيل ICL7660 و ICL7660A للعمل كمضاعفات الجهد وسوف تولد الجهد الخارجي حتى + 18.6 فولت مع مدخل +10 فولت
الخصائص
• تحويل بسيط من + 5 فولت إمدادات منطقية إلى ± 5 فولت إمدادات• مضاعفة الجهد البسيطة (VOUT= (-) nVIN)
• كفاءة تحويل الجهد العادي في الدائرة المفتوحة 99.9٪
• كفاءة الطاقة النموذجية 98%
• مجموعة واسعة من فولتاج العمل
- ICL7660. . . . . . . . . . . . . . . . . . . . . . . . . 1.5 فولت إلى 10.0 فولت
- ICL7660A. . . . . . . . . . . . . . . . . . . . . . . . 1.5 فولت إلى 12.0 فولت
• ICL7660A 100% اختبار عند 3 فولت
• سهولة الاستخدام - يتطلب فقط 2 مكونات خارجية غير حرجة
• لا يوجد أي ثنائي أكسجين خارجي على مستوى الحرارة الكاملة والجهد
• Pb-Free Plus Anneal متاح (متوافق مع RoHS)
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | رينيساس |
| فئة المنتجات | منظومات التبديل المباشر |
| السلسلة | ICL7660 |
| النوع | مضخات الشحن |
| التعبئة | التعبئة البديلة |
| وحدة الوزن | 0.019048 أوقية |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 8-SOIC (0.154، 3.90mm العرض) |
| درجة حرارة العمل | 0°C ~ 70°C (TA) |
| نوع التثبيت | جبل السطح |
| نوع الإخراج | ثابتة |
| الوظيفة | مقاسات |
| حزمة الجهاز | 8-SOIC |
| عدد المخرجات | 1 الناتج |
| الطوبولوجيا | مضخة الشحن |
| التبديل الترددي | 10كيلو هرتز |
| التيار الخارجي | 45mA |
| تكوين الإخراج | إيجابية أو سلبية |
| الجهد الخارجي | -فين، 2فين |
| الجهد الخارجي القصوى | - |
| المصلح المتزامن | لا.. |
| الجهد المدخل- الدقيقة | 1.5 فولت |
| الجهد الدخالي القصوى | 10 فولت |
| درجة حرارة العمل القصوى | + 70 درجة مئوية |
| نطاق درجة حرارة التشغيل | 0 سي |
| الجهد الخارجي | - 1.5 فولت إلى - 10 فولت 18.6 فولت |
| التيار الخارجي | 45 مآ |
| الحزمة | المواصفات |
الوصف
جهاز تحويل مضخة الشحن IC إيجابي أو سلبي ثابت -Vin ، 2Vin 1 مخرج 45mA 8-SOIC (0.154 ، 3.90mm عرض)
مضخة الشحن INV/STPUP/STPDN -1.5V إلى -10V/18.6V 45mA 8-Pin SOIC N T/R
منظمات الجهد - منظمات التبديل CMOS VAGE CNVRTR COM
