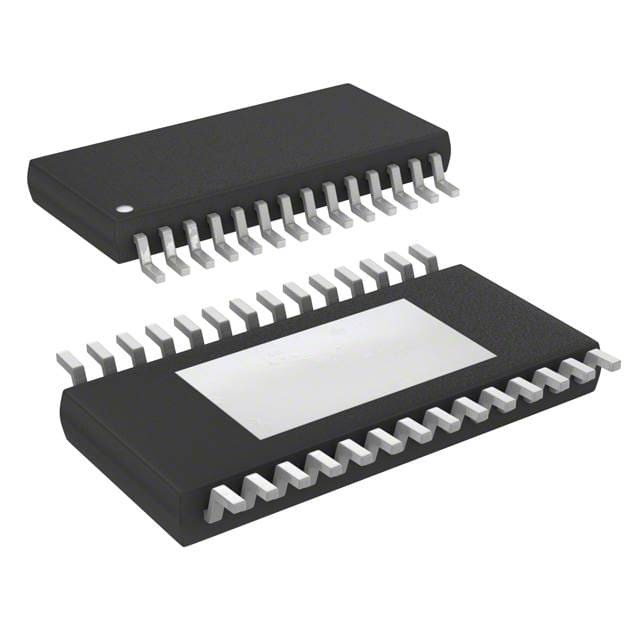

MAX1945REUI+ IC REG BUCK ADJ/PROG 6A 28TSSOP أجهزة مماثلة Inc./Maxim متكاملة
| اسم العلامة التجارية | Analog Devices Inc./Maxim Integrated |
|---|---|
| رقم الموديل | ماكس1945ريوي + |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | كيس مضاد للستاتيكية وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في المخزون |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الوظيفة | انزل | تكوين الإخراج | إيجابية |
|---|---|---|---|
| البنية | دولار | نوع الإخراج | قابل للتعديل (قابل للبرمجة) |
| عدد المخرجات | 1 | الجهد - المدخلات (دقيقة) | 2.6 فولت |
| الجهد - المدخل (ماكس) | 5.5 فولت | الجهد - الخروج (دقيقة / ثابتة) | 0.8 فولت (1.8 فولت، 2.5 فولت) |
| الجهد - الخروج (ماكس) | 4.68 فولت | التيار - الناتج | 6A |
| التردد - التبديل | 400 كيلو هرتز ~ 1.2 ميجا هرتز | المعدل المتزامن | لا.. |
| درجة حرارة العمل | -40°C ~ 85°C (TA) | نوع التثبيت | جبل السطح |
| الحزمة / الحقيبة | 28-TSSOP (0.173 بوصة ، عرض 4.40 ملم) وسادة مكشوفة | حزمة أجهزة المورد | 28-TSSOP-EP |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| MAX1945REUI+ | IC REG BUCK ADJ/PROG 6A 28TSSOP | |
| NCP1592PAR2G | IC REG BUCK ADJ 6A 28TSSOP | |
| EL7566DREZ | IC REG BUCK ADJ 6A 28HTSSOP | |
| MAX1709EUI+ | IC REG BST ADJ/PROG 7.5A 28TSSOP | |
| MAX1709EUI+T | IC REG BST ADJ/PROG 7.5A 28TSSOP | |
| MAX1945REUI+T | IC REG BUCK ADJ/PROG 6A 28TSSOP | |
| EL7554IREZ | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7566AIREZ | IC REG BUCK ADJ 6A 28HTSSOP | |
| EL7554IRE | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7564CRE | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7566DRE | IC REG BUCK ADJ 6A 28HTSSOP | |
| EL7554IRE-T13 | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7554IRE-T7 | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7554IREZ-T13 | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7554IREZ-T7 | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7566AIREZ-T13 | IC REG BUCK ADJ 6A 28HTSSOP | |
| EL7566AIREZ-T7 | IC REG BUCK ADJ 6A 28HTSSOP | |
| EL7566DRE-T13 | IC REG BUCK ADJ 6A 28HTSSOP | |
| EL7566DRE-T7 | IC REG BUCK ADJ 6A 28HTSSOP | |
| EL7566DREZ-T13 | IC REG BUCK ADJ 6A 28HTSSOP | |
| EL7566DREZ-T7 | IC REG BUCK ADJ 6A 28HTSSOP | |
| MAX1945SEUI+ | IC REG BUCK ADJ/PROG 6A 28TSSOP | |
| MAX1945SEUI+T | IC REG BUCK ADJ/PROG 6A 28TSSOP | |
| EL7563CREZ | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7564CREZ | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7563CREZ-T7 | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7564CREZ-T7 | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7564CREZ-T13 | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7563CREZ-T13 | IC REG BUCK ADJ 4A 28HTSSOP |
منتوج وصف
تفاصيل المنتج
الوصف العام
جهاز MAX1945R/MAX1945S عالي الكفاءة لتعديل عرض النبض (PWM) يقدم ما يصل إلى 6A من التيار الخارجي. تعمل الأجهزة من نطاق إمدادات المدخل من 2.6V إلى 5.5 فولت وتوفير فولتات الخروج المختارة من 1.8 فولت، 2.5 فولت، وجهد الخروج القابل للتعديل من 0.8 فولت إلى 85% من جهد التغذية.
الخصائص
* 6A PWM تدريجيا المنظم مع 95٪ الكفاءة* 1MHz/500kHz التبديل للمكونات الخارجية الصغيرة
* 0.76in2 كاملة 6A الجهاز المنظم بصمة
* المكونات الخارجية الارتفاع <3 ملم
* ± 1٪ دقة الإخراج على الحمل والخط والحرارة
* تعمل من 2.6 فولت إلى 5.5 فولت
* تعمل من مدخل 2.5 فولت مع VCC عند 3.3 فولت / 5 فولت
* الجهد الخارجي المحدد مسبقًا 1.8V أو 2.5V
* الخروج القابل للتعديل من 0.8 فولت إلى 85٪ من المدخل
* هامش الجهد: ± 4% (MAX1945R) أو ± 9% (MAX1945S)
* مزامنة مع الساعة الخارجية
* SYNCOUT يوفر 180 درجة خارج المرحلة ساعة الخروج
* تصاميم المكثفات السيرامية أو الكهربائية بالكامل
التطبيقات
مصادر الطاقة المنقسمة ذات الكثافة العالية منخفضة الجهدالجهد الأساسي لـ ASIC و CPU و DSP
إمدادات طاقة الـ RAM
مصادر الطاقة لمعدات المحطة الأساسية والاتصالات والشبكات
مصادر الطاقة للخادم والكمبيوتر المحمول
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | ماكسيم متكاملة |
| فئة المنتجات | منظومات التبديل المباشر |
| السلسلة | MAX1945R |
| النوع | محول الجهد |
| التعبئة | التعبئة البديلة للأنابيب |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 28-TSSOP (0.173، 4.40mm العرض) منصة مكشوفة |
| درجة حرارة العمل | -40°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح |
| نوع الإخراج | قابلة للتعديل (مبرمجة) |
| الوظيفة | خطوة إلى أسفل |
| حزمة الجهاز | 28-TSSOP-EP |
| عدد المخرجات | 1 الناتج |
| الطوبولوجيا | (باك) |
| التبديل الترددي | 400kHz ~ 1.2MHz |
| التيار الخارجي | 6A |
| تكوين الإخراج | إيجابية |
| الجهد الخارجي | 0.8 فولت (1.8 فولت، 2.5 فولت) |
| الجهد الخارجي القصوى | 4.68 فولت |
| المصلح المتزامن | لا.. |
| الجهد المدخل- الدقيقة | 2.6 فولت |
| الجهد الدخالي القصوى | 5.5 فولت |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| الجهد الخارجي | 1.8 فولت إلى 2.5 فولت |
| الجهد المدخل-MAX | 5.5 فولت |
| التيار الخارجي | 6 أ |
| تردد التبديل | 1 ميغاهرتز |
| الجهد المدخل-MIN | 2.6 فولت |
| الجزء # - الأسماء المستعارة | MAX1945R |
| الحزمة | TSSOP-EP-28 |
مكونات متوافقة وظيفياً
شكل، حزمة، مكون متوافق وظيفيا
| جزء المصنع# | الوصف | المصنع | مقارنة |
| MAX1945REUI-T دوائر الطاقة |
منظم التبديل ، وضع التيار ، 9A ، 1200kHz Freq-Max التبديل ، BICMOS ، PDSO28 ، 4.40 MM ، MO-153AET ، TSSOP-28 | المنتجات المتكاملة | MAX1945REUI+ مقابل MAX1945REUI-T |
| MAX1945REUI دوائر الطاقة |
منظم التبديل ، وضع التيار ، 9A ، 1200kHz Freq-Max التبديل ، BICMOS ، PDSO28 ، 4.40 MM ، MO-153AET ، TSSOP-28 | المنتجات المتكاملة | MAX1945REUI+ مقابل MAX1945REUI |
| MAX1945REUI+T دوائر الطاقة |
منظم التبديل ، وضع التيار ، 9A ، 1200kHz Freq-Max التبديل ، BICMOS ، PDSO28 ، 4.40 MM ، PAD المكشوف ، TSSOP-28 | المنتجات المتكاملة | MAX1945REUI+ مقابل MAX1945REUI+T |
الوصف
مكبر تحويل التشغيل المنظم IC إيجابي قابل للبرمجة 0.8 فولت (1.8 فولت، 2.5 فولت) 1 مخرج 6A 28-TSSOP (0.173، 4.40mm عرض) منصة مكشوفة
منظمات الجهد - منظمات التبديل 1MHz 1٪ 6A PWM Step-Down
