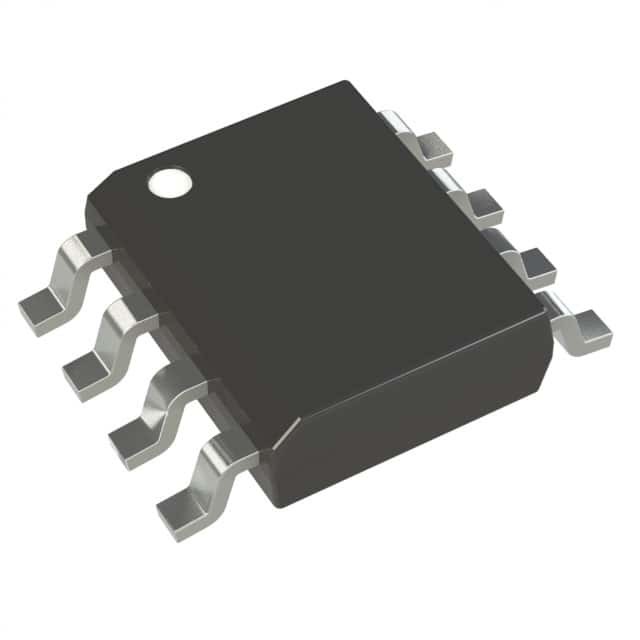

TC7662BCOA713 مضخة شحن IC REG INV 20MA 8SOIC تكنولوجيا الرقاقة المجهرية
| اسم العلامة التجارية | Microchip Technology |
|---|---|
| رقم الموديل | TC7662BCOA713 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | كيس مضاد للستاتيكية وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في المخزون |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الوظيفة | راتيومترية | تكوين الإخراج | إيجابية أو سلبية |
|---|---|---|---|
| البنية | مضخة الشحن | نوع الإخراج | مُثَبَّت |
| عدد المخرجات | 1 | الجهد - المدخلات (دقيقة) | 1.5 فولت |
| الجهد - المدخل (ماكس) | 15 فولت | الجهد - الخروج (دقيقة / ثابتة) | فين ، 2 فين |
| الجهد - الخروج (ماكس) | - | التيار - الناتج | 20mA |
| التردد - التبديل | 10 كيلو هرتز ~ 35 كيلو هرتز | المعدل المتزامن | لا.. |
| درجة حرارة العمل | 0°C ~ 70°C (TA) | نوع التثبيت | جبل السطح |
| الحزمة / الحقيبة | 8-SOIC (0.154، 3.90mm العرض) | حزمة أجهزة المورد | 8-SOIC |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| TC7662BCOA713 | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7662BEOA713 | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7662BEOA | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7660SEOA713 | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7660HEOA713 | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7660COA | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC1044SEOA | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7660HEOA | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC682EOA | IC REG CHARG PUMP INV 10MA 8SOIC | |
| TC7660SCOA713 | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC682EOA713 | IC REG CHARG PUMP INV 10MA 8SOIC | |
| TC7660SEOA | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7660SCOA | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC1044SCOA | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7660EOA713 | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC1044SEOA713 | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7660COA713 | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7660EOA | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7662BCOA | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7660HCOA | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC1044SCOA713 | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7660HCOA713 | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC682COA | IC REG CHARG PUMP INV 10MA 8SOIC | |
| TC682COA713 | IC REG CHARG PUMP INV 10MA 8SOIC | |
| TC1121EOA | IC REG CHARGE PUMP INV 8SOIC | |
| TC1121COA | IC REG CHARGE PUMP INV 8SOIC | |
| TCM680EOA | IC REG CHARGE PUMP INV DL 8SOIC | |
| TCM680COA | IC REG CHARGE PUMP INV DL 8SOIC | |
| TC1121EOA713 | IC REG CHARGE PUMP INV 8SOIC | |
| TC1121COA713 | IC REG CHARGE PUMP INV 8SOIC |
منتوج وصف
تفاصيل المنتج
وصف عام
TC7662B هو ترقية متوافقة مع الدبوس لمحول فولتاج مضخة الشحن TC7660 القياسي في الصناعة. إنه يحول مدخل +1.5V إلى +15V إلى 1 المقابلة.5 إلى 15 فولت منخفضة الطاقة باستخدام مكثفات منخفضة التكلفة، القضاء على المحفزات وتكاليفها ذات الصلة وحجمها و EMI.يعمل مذبذب الداخلي على تردد اسمي يبلغ 10 كيلو هرتز. يتم زيادة التردد إلى 35 كيلو هرتز عندما يتم توصيل الدوس 1 بـ V + ، مما يسمح باستخدام مكثفات خارجية أصغر.التشغيل أقل من 10kHz (لتطبيقات التيار المنخفض) ممكن أيضًا عن طريق توصيل مكثف خارجي من OSC إلى الأرض (مع الدبوس 1 مفتوح).
تتوفر TC7662B في كل من حزم DIP ذات 8 أقواس و 8 أقواس ذات الخطوط العريضة الصغيرة (SO) في نطاقات درجة الحرارة التجارية والممتدة.
الخصائص
■ نطاق تشغيل واسع للجهد: 1.5 فولت إلى 15 فولت■ دبوس تعزيز (دبوس 1) لارتفاع تردد التبديل
■ كفاءة طاقة عالية 96%
■ سهلة الاستخدام تتطلب مكونين خارجيين غير حيويين فقط
■ تحسين الاستبدال المباشر لمعيار الصناعة ICL7660 والأجهزة الأخرى من مصدر ثان
التطبيقات
■ تحويل بسيط من +5 فولت إلى ±5 فولت■ مضاعفة الجهد VOUT = ± nVIN
■ إمدادات سلبية لأنظمة اكتساب البيانات والأدوات
■ إمدادات الطاقة RS232
■ تقسيم الإمدادات، VOUT = ±VS/2
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | تكنولوجيا الرقائق |
| فئة المنتجات | منظومات التبديل المباشر |
| السلسلة | - |
| النوع | (باك) |
| التعبئة | التعبئة البديلة |
| وحدة الوزن | 0.006596 أوقية |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 8-SOIC (0.154، 3.90mm العرض) |
| درجة حرارة العمل | 0°C ~ 70°C (TA) |
| نوع التثبيت | جبل السطح |
| نوع الإخراج | ثابتة |
| الوظيفة | مقاسات |
| حزمة الجهاز | 8-SOIC |
| عدد المخرجات | 1 الناتج |
| الطوبولوجيا | مضخة الشحن |
| التبديل الترددي | 10kHz ~ 35kHz |
| التيار الخارجي | 20mA |
| تكوين الإخراج | إيجابية أو سلبية |
| الجهد الخارجي | -فين، 2فين |
| الجهد الخارجي القصوى | - |
| المصلح المتزامن | لا.. |
| الجهد المدخل- الدقيقة | 1.5 فولت |
| الجهد الدخالي القصوى | 15 فولت |
| درجة حرارة العمل القصوى | + 70 درجة مئوية |
| نطاق درجة حرارة التشغيل | 0 سي |
| الجهد الخارجي | - 1.5 فولت إلى - 15 فولت |
| التيار الخارجي | 20 مآ |
| الحزمة | SOIC-Narrow-8 |
| جزء المصنع# | الوصف | المصنع | مقارنة |
| TC7662BCOA713G دوائر الطاقة |
جهاز تنظيم الكهرباء المتحول، 35 كيلو هرتز FREQ-MAX، PDSO8، SOIC-8 | شركة (ميكروشيب) للتكنولوجيا | TC7662BCOA713 مقابل TC7662BCOA713G |
| TC7662BEOA713 دوائر الطاقة |
جهاز تنظيم الكهرباء المتحول، 35 كيلو هرتز FREQ-MAX، PDSO8، SOIC-8 | شركة (ميكروشيب) للتكنولوجيا | TC7662BCOA713 مقابل TC7662BEOA713 |
الوصف
جهاز تحويل مضخة الشحن IC إيجابي أو سلبي ثابت -Vin ، 2Vin 1 مخرج 20mA 8-SOIC (0.154 ، 3.90mm عرض)
مضخة الشحن INV -1.5V إلى -15V 20mA السيارات 8-Pin SOIC N T / R
منظمات الجهد - منظمات التبديل الجهد العالي
