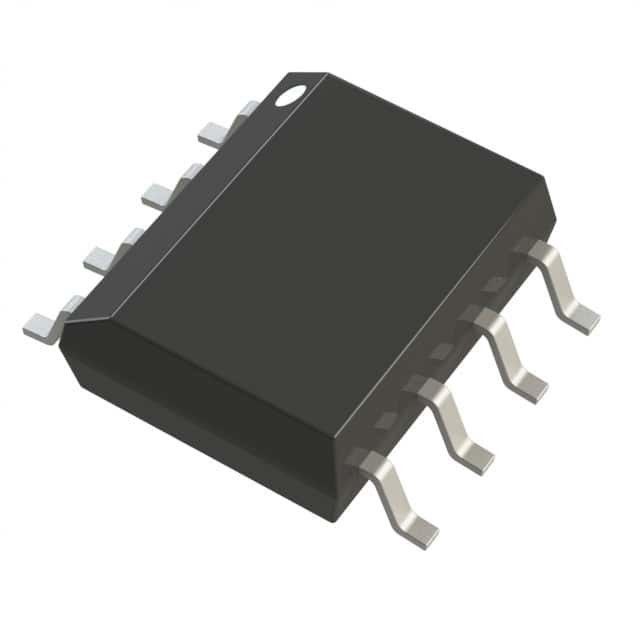

ADM660ARZ-REEL IC REG CHARGE PUMP INV 8SOIC أجهزة مماثلة
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | ADM660ARZ-ريل |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | كيس مضاد للستاتيكية وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في المخزون |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الوظيفة | راتيومترية | تكوين الإخراج | إيجابية أو سلبية |
|---|---|---|---|
| البنية | مضخة الشحن | نوع الإخراج | مُثَبَّت |
| عدد المخرجات | 1 | الجهد - المدخلات (دقيقة) | 1.5 فولت |
| الجهد - المدخل (ماكس) | 7 فولت | الجهد - الخروج (دقيقة / ثابتة) | فين ، 2 فين |
| الجهد - الخروج (ماكس) | - | التيار - الناتج | 100 مللي أمبير |
| التردد - التبديل | 25 كيلو هرتز ، 120 كيلو هرتز | المعدل المتزامن | لا.. |
| درجة حرارة العمل | -40°C ~ 85°C (TA) | نوع التثبيت | جبل السطح |
| الحزمة / الحقيبة | 8-SOIC (0.154، 3.90mm العرض) | حزمة أجهزة المورد | 8-SOIC |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| ADM660ARZ-REEL | IC REG CHARGE PUMP INV 8SOIC | |
| ADM660ARZ-REEL7 | IC REG CHARGE PUMP INV 8SOIC | |
| ADM8660ARZ-REEL | IC REG CHARGE PUMP INV 8SOIC | |
| ADM8660ARZ | IC REG CHARGE PUMP INV 8SOIC | |
| ADP1111ARZ-3.3 | IC REG BUCK BST 3.3V 400MA 8SOIC | |
| ADM660ARZ | IC REG CHARGE PUMP INV 8SOIC | |
| ADP1111ARZ | IC REG BUCK BST ADJ 400MA 8SOIC | |
| ADP1111ARZ-5 | IC REG BUCK BST 5V 400MA 8SOIC | |
| ADP1111ARZ-REEL | IC REG BUCK BST ADJ 400MA 8SOIC | |
| ADM660AR-REEL | IC MULTI CONFIG ADJ .1A 8SOIC | |
| ADM660AR-REEL7 | IC MULTI CONFIG ADJ .1A 8SOIC | |
| ADM8660AR | IC MULTI CONFIG ADJ .1A 8SOIC | |
| ADP1111AR-12 | IC MULTI CONFIG 12V .2A 8SOIC | |
| ADP1111AR-3.3 | IC MULTI CONFIG 3.3V .2A 8SOIC | |
| ADP1111AR-5 | IC MULTI CONFIG 5V .2A 8SOIC | |
| ADP1111AR-5-REEL | IC MULTI CONFIG 5V .2A 8SOIC | |
| ADP3050AR | IC REG STEP DWN ADJ VLT 1A 8SOIC | |
| ADP3050AR-3.3 | IC REG BUCK 3.3V 1A 8SOIC | |
| ADP3050AR-REEL7 | IC REG STEP DWN ADJ VLT 1A 8SOIC | |
| ADP1111ARZ-12-REEL | IC MULTI CONFIG 12V .2A 8SOIC | |
| ADP1111ARZ-12 | IC MULTI CONFIG 12V .2A 8SOIC | |
| ADP3050ARZ-5 | IC REG MULTI CONFG 5V 1A 8SOIC | |
| ADP3050ARZ-R7 | IC REG MULTI CONFG ADJ 1A 8SOIC | |
| ADP3050ARZ-3.3 | IC REG MULTI CONFG 3.3V 1A 8SOIC | |
| ADP3050ARZ-3.3-RL7 | IC REG MULT CONFIG 3.3V 1A 8SOIC | |
| ADP3050ARZ-5-REEL7 | IC REG MULTI CONFIG 5V 1A 8SOIC | |
| ADP3050AR-3.3-RL7 | IC REG BUCK 3.3V 1A 8SOIC | |
| ADP3050ARZ-RL | IC REG MULTI CONFIG ADJ 1A 8SOIC | |
| ADP3050ARZ-3.3-RL | IC REG MULT CONFIG 3.3V 1A 8SOIC | |
| ADP3050ARZ-5-REEL | IC REG MULTI CONFIG 5V 1A 8SOIC | |
| ADP1111ARZ-5-REEL | IC REG BCK BST INV 5V 0.2A 8SOIC |
منتوج وصف
تفاصيل المنتج
وصف عام
ADM660/ADM8660 هو محول لجهد مضخة الشحن والذي يمكن استخدامه إما لتحويل جهد إمدادات المدخل مما يعطي VOUT = VIN أو مضاعفته (ADM660 فقط) مما يعطي VOUT = 2 VIN.يمكن عكس فولتات المدخلات التي تتراوح بين +1.5 فولت إلى +7 فولت إلى إمدادات خروجيات سلبية من 1.5 فولت إلى 7 فولت. هذا المخطط العكسي مثالي لتوليد ريل سلبي في أنظمة إمدادات الطاقة الفردية.
الخصائص
ADM660: عكس أو مزدوج جهد إمدادات المدخلADM8660: عكس فولتاج إمدادات المدخل
التيار الخارجي 100 mA
وظيفة الإيقاف (ADM8660)
2.2 F أو 10 F مكثفات
0.3 V انخفاض عند 30 mA الحمل
+1.5 فولت إلى +7 فولت
CMOS ذات الطاقة المنخفضة: 600 A التيار الهادئ
تردد مضخة الشحن القابل للاختيار (25 كيلو هرتز/120 كيلو هرتز)
ترقية متوافقة مع دبوس لـ MAX660 ، MAX665 ، ICL7660
متوفرة في حزمة TSSOP 16-Lead
التطبيقات
أدوات محمولة
الحواسيب المحمولة
جمع البيانات عن بعد
إمدادات الطاقة Op Amp
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الأجهزة التناظرية |
| فئة المنتجات | منظومات التبديل المباشر |
| السلسلة | ADM660 |
| النوع | مضخات الشحن |
| التعبئة | التعبئة البديلة |
| وحدة الوزن | 0.019048 أوقية |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 8-SOIC (0.154، 3.90mm العرض) |
| درجة حرارة العمل | -40°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح |
| نوع الإخراج | ثابتة |
| الوظيفة | مقاسات |
| حزمة الجهاز | 8-SOIC |
| عدد المخرجات | 1 الناتج |
| الطوبولوجيا | مضخة الشحن |
| التبديل الترددي | 25كيلو هرتز، 120كيلو هرتز |
| التيار الخارجي | 100mA |
| تكوين الإخراج | إيجابية أو سلبية |
| الجهد الخارجي | -فين، 2فين |
| الجهد الخارجي القصوى | - |
| المصلح المتزامن | لا.. |
| الجهد المدخل- الدقيقة | 1.5 فولت |
| الجهد الدخالي القصوى | 7 فولت |
| إغلاق | لا إغلاق |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| الجهد الخارجي | - 1.5 فولت إلى - 7 فولت 5 فولت إلى 14 فولت |
| التيار التشغيلي | 4.5 مآ |
| الجهد المدخل | 1.5 فولت إلى 7 فولت |
| التيار الخارجي | 100 mA |
| تردد التبديل | 120 كيلو هرتز |
| الحزمة | المواصفات |
مكونات متوافقة وظيفياً
شكل، حزمة، مكون متوافق وظيفيا
| جزء المصنع# | الوصف | المصنع | مقارنة |
| TC7660HCOA دوائر الطاقة |
منظم مكثف مقفل، 120 كيلو هرتز FREQ-MAX، PDSO8، SOIC-8 | شركة (ميكروشيب) للتكنولوجيا | ADM660ARZ-REEL مقابل TC7660HCOA |
| ADM660ARZ دوائر الطاقة |
محول فولتاج مكثف مبدل CMOS | أجهزة التناظرية | أدم660أرز ريل مقابل أدم660أرز |
| TC7660HEOA دوائر الطاقة |
منظم مكثف مقفل، 120 كيلو هرتز FREQ-MAX، PDSO8، SOIC-8 | شركة (ميكروشيب) للتكنولوجيا | ADM660ARZ-REEL مقابل TC7660HEOA |
| إد.إم.٦٦٠أر ريل دوائر الطاقة |
محول مكثفات متحول، 120 كيلو هرتز FREQ-MAX، PDSO8، MS-012AA، SOIC-8 | شركة روتشستر الإلكترونية | إد.إم.٦٦٠أرز ريل مقابل إد.إم.٦٦٠أرز ريل |
| ADM660AR دوائر الطاقة |
محول مكثفات IC المتحول ، 120 كيلو هرتز FREQ-MAX ، PDSO8 ، MS-012AA ، SOIC-8 ، منظم التبديل أو جهاز التحكم | أجهزة التناظرية | أدم660ARZ-رييل مقابل أدم660AR |
| إد.إم.٦٦٠أر.ز. ريل دوائر الطاقة |
محول فولتاج مكثف مبدل CMOS | أجهزة التناظرية | أدم660أرز ريل مقابل أدم660أرز ريل |
الوصف
نظام تحويل مضخة الشحن IC إيجابي أو سلبي ثابت -Vin ، 2Vin 1 مخرج 100mA 8-SOIC (0.154 ، 3.90mm عرض)
مضخة الشحن INV/STPUP -1.5V إلى -7V/5V إلى 14V 100mA 8-Pin SOIC N T/R
