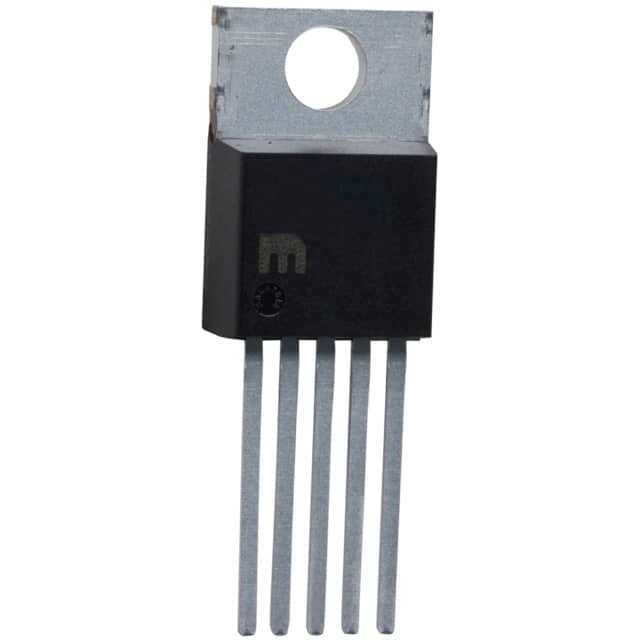

LM2576-5.0WT IC REG BUCK 5V 3A TO220-5 تكنولوجيا الرقاقة الدقيقة
| اسم العلامة التجارية | Microchip Technology |
|---|---|
| رقم الموديل | LM2576-5.0WT |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | كيس مضاد للستاتيكية وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في المخزون |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الوظيفة | انزل | تكوين الإخراج | إيجابية |
|---|---|---|---|
| البنية | دولار | نوع الإخراج | مُثَبَّت |
| عدد المخرجات | 1 | الجهد - المدخلات (دقيقة) | 4 فولت |
| الجهد - المدخل (ماكس) | 40 فولت | الجهد - الخروج (دقيقة / ثابتة) | 5 فولت |
| الجهد - الخروج (ماكس) | - | التيار - الناتج | 3A |
| التردد - التبديل | 52 كيلو هرتز | المعدل المتزامن | لا.. |
| درجة حرارة العمل | -40 درجة مئوية ~ 125 درجة مئوية (TJ) | نوع التثبيت | من خلال الثقب |
| الحزمة / الحقيبة | TO-220-5 | حزمة أجهزة المورد | TO-220-5 |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| LM2576-5.0WT | IC REG BUCK 5V 3A TO220-5 | |
| MIC4576-5.0WT | IC REG BUCK 5V 3A TO220-5 | |
| LM2575WT | IC REG BUCK ADJ 1A TO220-5 | |
| LM2576-12WT | IC REG BUCK 12V 3A TO220-5 | |
| MIC4576-3.3WT | IC REG BUCK 3.3V 3A TO220-5 | |
| LM2575-3.3WT | IC REG BUCK 3.3V 1A TO220-5 | |
| LM2575-5.0WT | IC REG BUCK 5V 1A TO220-5 | |
| LM2576WT | IC REG BUCK ADJ 3A TO220-5 | |
| MIC4575-5.0WT | IC REG BUCK BST 5V 1.7A TO220-5 | |
| MIC4576WT | IC REG BUCK ADJ 3A TO220-5 | |
| MIC4575-3.3WT | IC REG BCK BST 3.3V 1.7A TO220-5 | |
| MIC2171WT | IC REG MULTI CONFG ADJ TO220-5 | |
| LM2576-3.3WT | IC REG BUCK 3.3V 3A TO220-5 | |
| LM2575-12WT | IC REG BUCK 12V 1A TO220-5 | |
| MIC4575WT | IC REG BUCK BST ADJ 1.7A TO220-5 | |
| LM2576BT | IC REG BUCK ADJ 3A TO220-5 | |
| MIC4576BT | IC REG BUCK ADJ 3A TO220-5 | |
| LM2575-12BT | IC REG BUCK 12V 1A TO220-5 | |
| LM2575-3.3BT | IC REG BUCK 3.3V 1A TO220-5 | |
| LM2575-5.0BT | IC REG BUCK 5V 1A TO220-5 | |
| LM2575BT | IC REG BUCK ADJ 1A TO220-5 | |
| LM2576-12BT | IC REG BUCK 12V 3A TO220-5 | |
| LM2576-3.3BT | IC REG BUCK 3.3V 3A TO220-5 | |
| LM2576-5.0BT | IC REG BUCK 5V 3A TO220-5 | |
| MIC2171BT | IC REG MULTI CONFG ADJ TO220-5 | |
| MIC4575-3.3BT | IC REG BCK BST 3.3V 1.7A TO220-5 | |
| MIC4575-5.0BT | IC REG BUCK BST 5V 1.7A TO220-5 | |
| MIC4575BT | IC REG BUCK BST ADJ 1.7A TO220-5 | |
| MIC4576-3.3BT | IC REG BUCK 3.3V 3A TO220-5 | |
| MIC4576-3.3BU | IC REG BUCK 3.3V 3A TO263-5 | |
| MIC4576-3.3BU TR | IC REG BUCK 3.3V 3A TO263-5 | |
| MIC4576-5.0BT | IC REG BUCK 5V 3A TO220-5 | |
| MIC4576-5.0BU | IC REG BUCK 5V 3A TO263-5 | |
| MIC4576-5.0BU TR | IC REG BUCK 5V 3A TO263-5 |
منتوج وصف
تفاصيل المنتج
الوصف العام
توفر سلسلة LM2576 من الدوائر المتكاملة الأحادية جميع الوظائف النشطة لمراقب التبديل التدريجي. تتوفر الإصدارات الثابتة بمخرج ثابت 3.3 فولت ، 5 فولت ، أو 12 فولت.الإصدارات القابلة للتعديل لديها مجموعة من الجهد الخارجي.23 فولت إلى 37 فولت. كلا الإصدارين قادرين على قيادة حمولة 3A مع تنظيم خط وحمل ممتاز.
الخصائص
• إصدارات 3.3 فولت، 5 فولت، 12 فولت، ومخرجات قابلة للتعديل• التوتر فوق ظروف الخط والحمل المحددة:
النسخة الثابتة: ± 3٪ أقصى جهد خروجي
نسخة قابلة للتعديل: ± 2 ٪ أقصى جهد تعليق
• التيار الخارجي المضمون 3A
• مجموعة واسعة من فولتاج المدخل: 4 فولت إلى 40 فولت
• مجموعة واسعة من الجهد الخارجي من 1.23 فولت إلى 37 فولت
• يتطلب أربعة مكونات خارجية فقط
• أوسيلاتور داخلي من التردد الثابت 52kHz
• وضع الاستعداد منخفضة الطاقة IQ عادة < 200μA
• كفاءة 80% (النسخة القابلة للتعديل عادة > 80%)
• يستخدم محفزات قياسية متوفرة بسهولة
• إيقاف الحرارة وحماية الحد الأقصى للتيار
• 100% الحد الأقصى للحرارة الكهربائية
التطبيقات
• منظم بسيط عالي الكفاءة• جهاز تحكم مسبق فعال للمحكمين الخطيين
• أجهزة تنظيم التبديل على البطاقة
• محول إيجابي إلى سلبي (تحويل بوك بوست)
• محول Flyback معزول باستخدام الحد الأدنى من المكونات الخارجية
• محول الزخم السلبي
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | تكنولوجيا الرقائق |
| فئة المنتجات | منظومات التبديل المباشر |
| السلسلة | LM2576 |
| النوع | مُنظّم البوق |
| التعبئة | أنبوب |
| وحدة الوزن | 0.105822 أوقية |
| أسلوب التثبيت | من خلال الثقب |
| الحزمة | إلى 220-5 |
| درجة حرارة العمل | -40°C ~ 125°C (TJ) |
| نوع التثبيت | من خلال الثقب |
| نوع الإخراج | ثابتة |
| الوظيفة | خطوة إلى أسفل |
| حزمة الجهاز | إلى 220-5 |
| عدد المخرجات | 1 الناتج |
| الطوبولوجيا | (باك) |
| التبديل الترددي | 52 كيلو هرتز |
| التيار الخارجي | 3A |
| تكوين الإخراج | إيجابية |
| الجهد الخارجي | 5 فولت |
| الجهد الخارجي القصوى | - |
| المصلح المتزامن | لا.. |
| الجهد المدخل- الدقيقة | 4 فولت |
| الجهد الدخالي القصوى | 40 فولت |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| الجهد الخارجي | 1.23 فولت إلى 37 فولت |
| الجهد المدخل-MAX | 40 فولت |
| التيار الخارجي | 3 أ |
| تردد التبديل | 52 كيلو هرتز |
| الجهد المدخل-MIN | 4 فولت |
| الحزمة | إلى 220-5 |
مكونات متوافقة وظيفياً
شكل، حزمة، مكون متوافق وظيفيا
| جزء المصنع# | الوصف | المصنع | مقارنة |
| LM2596T-50 دوائر الطاقة |
IC 7.5 منظم التبديل، 173 كيلو هرتز التبديل التردد-ماكس، PZFM5، منحنى مستوى، إلى 220، 5 PIN، تنظيم التبديل أو جهاز التحكم | مؤسسة الشركات الوطنية | LM2576-5.0WT مقابل LM2596T-5.0 |
| LM2576T-50 دوائر الطاقة |
منظم التبديل ، وضع الجهد ، 7.5A ، 62kHz Freq-Max التبديل ، BIPolar ، PSFM5 ، STRAIGHT ، TO-220 ، 5 PIN | شركة سيمتك | LM2576-5.0WT مقابل LM2576T-5.0 |
| LM2576HVT-50 دوائر الطاقة |
جهاز تحكم التبديل، 7.5A، PSFM5، TO-220، 5 PIN | شركة تايجين للتكنولوجيا | LM2576-5.0WT مقابل LM2576HVT-5.0 |
| LM2576TV-5G دوائر الطاقة |
جهاز تحكم بوك ، التبديل ، 3.0 A ، 15 V 3.0 A ، 5.0 V ، 52 kHz ، TO-220 5 LEAD OFFSET ، 50-TUBE | على أشباه الموصل | LM2576-5.0WT مقابل LM2576TV-5G |
| LM2576T-005G دوائر الطاقة |
جهاز تحكم بوك ، التبديل ، 3.0 A ، 15 V 3.0 A ، 5.0 V ، 52 kHz ، TO-220 5 LEAD ، 50-TUBE | على أشباه الموصل | LM2576-5.0WT مقابل LM2576T-005G |
| LM2576T-5 دوائر الطاقة |
IC 7.5 جهاز تنظيم التبديل ، 63 كيلو هرتز FREQ-MAX التبديل ، PSFM5 ، TO-220 ، 5 PIN ، جهاز تنظيم التبديل أو جهاز التحكم | على أشباه الموصل | LM2576-5.0WT مقابل LM2576T-5 |
| MIC4576-5.0WT دوائر الطاقة |
8.5A نظام تنظيم التبديل، 220kHz التبديل التردد-MAX، PSFM5 | شركة (ميكروشيب) للتكنولوجيا | LM2576-5.0WT مقابل MIC4576-5.0WT |
| LM2576-5.0WT دوائر الطاقة |
7.5A نظام تنظيم التبديل، 63kHz التبديل التردد-MAX، PSFM5 | شركة (ميكروشيب) للتكنولوجيا | LM2576-5.0WT مقابل LM2576-5.0WT |
| LM2576T-5.0/NOPB دوائر الطاقة |
المفتاح البسيط 40 فولت، 3A عدد المكونات المنخفضة تنظيم الخطوة إلى أسفل 5-TO-220 -40 إلى 125 | أدوات تكساس | LM2576-5.0WT مقابل LM2576T-5.0/NOPB |
| LM2576HVT-5.0/NOPB دوائر الطاقة |
IC 7.5 جهاز تنظيم التبديل، 63 كيلو هرتز تغيير التردد-ماكس، PSFM5، خالية من الرصاص، إلى 220، 5 PIN، جهاز تنظيم التبديل أو جهاز التحكم | مؤسسة الشركات الوطنية | LM2576-5.0WT مقابل LM2576HVT-5.0/NOPB |
الوصف
مكافئ التبديل المنظم IC إيجابية ثابتة 5 فولت 1 مخرج 3A TO-220-5
Conv DC-DC 4V إلى 40V Step Down Single-Out 5V 3A 5-Pin ((5+Tab) إلى 220 Tube
منظمات الجهد - منظمات التبديل 3A منظم SMPS التدريجي
