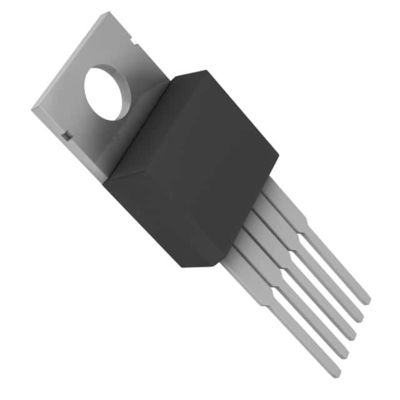

AP1501-T5G-U IC REG BUCK ADJ 3A TO220-5 ديودات مدمجة
| اسم العلامة التجارية | Diodes Incorporated |
|---|---|
| رقم الموديل | AP1501-T5G-U |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | كيس مضاد للستاتيكية وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في المخزون |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الوظيفة | انزل | تكوين الإخراج | إيجابية |
|---|---|---|---|
| البنية | دولار | نوع الإخراج | قابلة للتعديل |
| عدد المخرجات | 1 | الجهد - المدخلات (دقيقة) | 4.5 فولت |
| الجهد - المدخل (ماكس) | 40 فولت | الجهد - الخروج (دقيقة / ثابتة) | 1.23 فولت |
| الجهد - الخروج (ماكس) | 37 فولت | التيار - الناتج | 3A |
| التردد - التبديل | 150 كيلو هرتز | المعدل المتزامن | لا.. |
| درجة حرارة العمل | -20 درجة مئوية ~ 85 درجة مئوية (تا) | نوع التثبيت | من خلال الثقب |
| الحزمة / الحقيبة | TO-220-5 | حزمة أجهزة المورد | TO-220-5 |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| AP1501-T5G-U | IC REG BUCK ADJ 3A TO220-5 | |
| AP1506-50T5RL-U | IC REG BUCK 5V 3A TO220-5R | |
| AP1506-33T5L-U | IC REG BUCK 3.3V 3A TO220-5 | |
| AP1501A-50T5L-U | IC REG BUCK 5V 5A TO220-5 | |
| AP1501A-T5L-U | IC REG BUCK ADJ 5A TO220-5 | |
| AP1512A-T5L-U | IC REG BUCK ADJ 3A TO220-5 | |
| AP1501-12T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1501-12T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1501-33T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1501-33T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1501-50T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1501-50T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1501A-12T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1501A-33T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1501A-33T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1501A-50T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1501A-T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1501A-T5RG-U | IC REG BUCK 3A TO220-5R | |
| AP1501-T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1506-12T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1506-12T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1506-33T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1506-33T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1506-50T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1506-50T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1506-T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1506-T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP3003T-12E1 | IC REG BUCK TO220-5 | |
| AP3003T-3.3E1 | IC REG BUCK TO220-5 | |
| AP3003T-5.0E1 | IC REG BUCK TO220-5 | |
| AP3003T-ADJE1 | IC REG BUCK TO220-5 | |
| AP1501-12T5L-U | IC REG BUCK 12V 3A TO220-5L | |
| AP1501-33T5L-U | IC CONV DC-DC 3A 3.3V TO220-5L | |
| AP1501A-33T5L-U | IC CONV DC-DC 5A 3.3V TO220-5L | |
| AP1501A-12T5G-U | IC REG DC-DC BUCK TO220-5 |
منتوج وصف
تفاصيل المنتج
الوصف العام
AP1501 هو محول DC / DC متكامل بالكامل ، مع القدرة على تشغيل حمولة 3A دون الحاجة إلى مكونات محرك إضافية.يعمل AP1501 على تردد التبديل من 150KHZ مما يتيح استخدام مكونات المرشح الصغيرة الحجمونتيجة لذلك، يتم تقليل مساحة المجلس وتخفيض تكاليف BOM.
الخصائص
• فولتاج الخروج: 3.3 فولت، 5 فولت، 12 فولت وإصدار الخروج القابل للتعديل• النسخة القابلة للتعديل نطاق الجهد الخارجي، 1.23 فولت إلى 37 فولت + 4٪
• 150KHZ +15٪ تردد التبديل الثابت
• نظام التحكم PWM غير متزامن في وضع الجهد
• الحماية الحرارية والحد من التيار
• مدخلات تحكم إيقاف تشغيل / إيقاف
• يمكن أن يصل الجهد التشغيلي إلى 40 فولت
• تيار الحمل الخارجي: 3A
• وضع الاستعداد منخفض الطاقة
• ترانزستورات التبديل المدمجة على الشريحة
• حزم خالية من الرصاص: TO263-5L و TO220-5L ((R)
• TO263-5L و TO220-5L ((R): متوفرة في مركب التشكيل الأخضر (رقم Br ، Sb)
• التشطيب الخالي من الرصاص / متوافق مع RoHS (الملاحظة 1)
التطبيقات
• بسيط عالية الكفاءة تدريجيا المنظم• أجهزة تنظيم التبديل على البطاقة
• محول إيجابي إلى سلبي
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الديودات المدمجة |
| فئة المنتجات | منظومات التبديل المباشر |
| السلسلة | AP1501T |
| النوع | محول الجهد |
| التعبئة | أنبوب |
| وحدة الوزن | 0.105822 أوقية |
| أسلوب التثبيت | من خلال الثقب |
| نطاق درجة حرارة العمل | - 20 درجة مئوية إلى + 85 درجة مئوية |
| الحزمة | إلى 220-5 |
| درجة حرارة العمل | -20°C ~ 85°C (TA) |
| نوع التثبيت | من خلال الثقب |
| نوع الإخراج | قابلة للتعديل |
| الوظيفة | خطوة إلى أسفل |
| حزمة الجهاز | إلى 220-5 |
| عدد المخرجات | 1 الناتج |
| الطوبولوجيا | (باك) |
| التبديل الترددي | 150 كيلو هرتز |
| التيار الخارجي | 3A |
| تكوين الإخراج | إيجابية |
| الجهد الخارجي | 1.23 فولت |
| الجهد الخارجي القصوى | 37 فولت |
| المصلح المتزامن | لا.. |
| الجهد المدخل- الدقيقة | 4.5 فولت |
| الجهد الدخالي القصوى | 40 فولت |
| إغلاق | إغلاق |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | - 20 درجة |
| الجهد الخارجي | 1.23 فولت إلى 37 فولت |
| التيار التشغيلي | 5 mA |
| الجهد المدخل | 4.5 فولت إلى 40 فولت |
| الجهد المدخل-MAX | 40 فولت |
| التيار الخارجي | 3 أ |
| تردد التبديل | 150 كيلو هرتز |
| الجهد المدخل-MIN | 4.5 فولت |
| فولتاج التغذية - دقيقة | 4.5 فولت |
| الحزمة | إلى 220-5 |
| جزء المصنع# | الوصف | المصنع | مقارنة |
| AP1501-T5L-U دوائر الطاقة |
منظم التبديل ، وضع الجهد ، 6.5A ، 173kHz Freq-Max التبديل ، ثنائي القطب ، متوافق مع ROHS ، TO-220 ، 5 PIN | الديودات المدمجة | AP1501-T5G-U مقابل AP1501-T5L-U |
| AP1501-T5 دوائر الطاقة |
6.5A تنظيم التبديل، 173kHz التبديل التردد-MAX، PSFM5، TO-220، 5 PIN | الديودات المدمجة | AP1501-T5G-U مقابل AP1501-T5 |
| AP1501-T5L دوائر الطاقة |
IC,SMPS CONTROLLER,VOLTAGE-MODE,BIPOLAR,SIP,5PIN,PLASTIC (من المحتمل أن يكون هذا هو الموقع) | الديودات المدمجة | AP1501-T5G-U مقابل AP1501-T5L |
الوصف
مكافئ التبديل المنظم IC إيجابية قابلة للتعديل 1.23 فولت 1 مخرج 3A TO-220-5
Conv DC-DC 4.5V إلى 40V Step Down Single-Out 1.23V إلى 37V 3A 5-Pin ((5+Tab) إلى 220 Tube
منظمات الجهد - منظمات التبديل DCDC Conv HV Buck 150kHz حمولة 3A 40V
