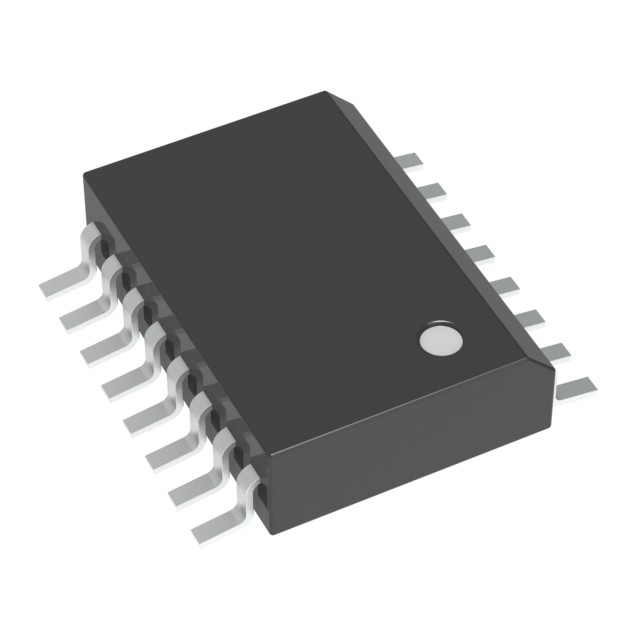

LM2574DW-ADJR2G IC REG MULTI CONFG ADJ 16SOIC على نصف
| اسم العلامة التجارية | onsemi |
|---|---|
| رقم الموديل | LM2574DW-ADJR2G |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | كيس مضاد للستاتيكية وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في المخزون |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الوظيفة | Step-Up ، Step-Down ، Step-Up / Step-Down | تكوين الإخراج | إيجابية أو سلبية |
|---|---|---|---|
| البنية | باك ، دفعة ، باك بوست | نوع الإخراج | قابلة للتعديل |
| عدد المخرجات | 1 | الجهد - المدخلات (دقيقة) | 4.75 فولت |
| الجهد - المدخل (ماكس) | 40 فولت | الجهد - الخروج (دقيقة / ثابتة) | 1.23 فولت |
| الجهد - الخروج (ماكس) | 37 فولت | التيار - الناتج | 500 مللي أمبير |
| التردد - التبديل | 52 كيلو هرتز | المعدل المتزامن | لا.. |
| درجة حرارة العمل | -40 درجة مئوية ~ 125 درجة مئوية (TJ) | نوع التثبيت | جبل السطح |
| الحزمة / الحقيبة | 16-SOIC (0.295، 7.50mm العرض) | حزمة أجهزة المورد | 16-SOIC |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| LM2574DW-ADJR2G | IC REG MULTI CONFG ADJ 16SOIC | |
| MC34163DWR2G | IC REG BUCK BST ADJ 3.4A 16SOIC | |
| MC34163DWG | IC REG BUCK BST ADJ 3.4A 16SOIC | |
| MC33163DWG | IC REG BUCK BST ADJ 3.4A 16SOIC | |
| MC33163DWR2G | IC REG BUCK BST ADJ 3.4A 16SOIC | |
| MC33163DWR2 | IC REG BUCK BST ADJ 3.4A 16SOIC | |
| MC34163DWR2 | IC REG BUCK BST ADJ 3.4A 16SOIC | |
| MC33163DW | IC REG BUCK BST ADJ 3.4A 16SOIC | |
| MC34163DW | IC REG BUCK BST ADJ 3.4A 16SOIC | |
| NCV2574DW-ADJR2 | IC REG MULTI CONFG ADJ 16SOIC | |
| LM2574DW-ADJ | IC REG MULTI CONFG ADJ 16SOIC | |
| LM2574DW-ADJR2 | IC REG MULTI CONFG ADJ 16SOIC | |
| NCV8800HDW26 | IC REG BUCK 2.6V 1A 16SOIC | |
| NCV8800HDW26G | IC REG BUCK 2.6V 1A 16SOIC | |
| NCV8800HDW26R2 | IC REG BUCK 2.6V 1A 16SOIC | |
| NCV8800HDW26R2G | IC REG BUCK 2.6V 1A 16SOIC | |
| NCV8800HDW33 | IC REG BUCK 3.3V 1A 16SOIC | |
| NCV8800HDW33G | IC REG BUCK 3.3V 1A 16SOIC | |
| NCV8800HDW33R2 | IC REG BUCK 3.3V 1A 16SOIC | |
| NCV8800HDW33R2G | IC REG BUCK 3.3V 1A 16SOIC | |
| NCV8800HDW50 | IC REG BUCK 5V 1A 16SOIC | |
| NCV8800HDW50G | IC REG BUCK 5V 1A 16SOIC | |
| NCV8800HDW50R2 | IC REG BUCK 5V 1A 16SOIC | |
| NCV8800HDW50R2G | IC REG BUCK 5V 1A 16SOIC | |
| NCV8800HDW75 | IC REG BUCK 7.5V 1A 16SOIC | |
| NCV8800HDW75G | IC REG BUCK 7.5V 1A 16SOIC | |
| NCV8800HDW75R2 | IC REG BUCK 7.5V 1A 16SOIC | |
| NCV8800HDW75R2G | IC REG BUCK 7.5V 1A 16SOIC | |
| NCV8800SDW26 | IC REG BUCK 2.6V 1A 16SOIC | |
| NCV8800SDW26G | IC REG BUCK 2.6V 1A 16SOIC | |
| NCV8800SDW26R2 | IC REG BUCK 2.6V 1A 16SOIC | |
| NCV8800SDW26R2G | IC REG BUCK 2.6V 1A 16SOIC | |
| NCV8800SDW33 | IC REG BUCK 3.3V 1A 16SOIC | |
| NCV8800SDW33G | IC REG BUCK 3.3V 1A 16SOIC | |
| NCV8800SDW33R2 | IC REG BUCK 3.3V 1A 16SOIC | |
| NCV8800SDW33R2G | IC REG BUCK 3.3V 1A 16SOIC | |
| NCV2574DW-ADJR2G | IC REG MULTI CONFG ADJ 16SOIC |
منتوج وصف
تفاصيل المنتج
سلسلة LM2574 من المنظمات هي دوائر متكاملة متكاملة مناسبة بشكل مثالي لتصميم سهل ومريح لمنظم التبديل الخطوة إلى أسفل (محول الباك).جميع الدوائر من هذه السلسلة قادرة على تشغيل 0.5 حمولة ذات تنظيم ممتاز للخط والحمولة
تتوفر هذه الأجهزة في فولتات الخروج الثابتة من 3.3 فولت، 5.0 فولت، 12 فولت، 15 فولت، وإصدار خروج قابل للتعديل.تم تصميم هذه المنظمات للحد من عدد المكونات الخارجية لتبسيط تصميم مصدر الطاقة.يتم تقديم سلسلة قياسية من المحفزات الأمثل للاستخدام مع LM2574 من قبل العديد من الشركات المصنعة المختلفة للمحفزات.
الخصائص
• إصدارات 3.3 فولت، 5.0 فولت، 12 فولت، 15 فولت، ومخرجات قابلة للتعديل• النسخة القابلة للتعديل نطاق الجهد الخارجي، 1.23 إلى 37 فولت ± 4 ٪ ماكس على خطوط وحالات الحمل
• التيار الخارجي المضمون 0.5 A
• نطاق طاقة الدخول الواسع: 4.75 إلى 40 فولت
• يتطلب أربعة عناصر خارجية فقط
• أوسيلاتور داخلي لـ 52 كيلو هرتز
• إمكانية إيقاف TTL ، وضع الاستعداد منخفض الطاقة
• كفاءة عالية
• يستخدم المحفزات القياسية المتوفرة بسهولة
• إيقاف الحرارة وحماية الحد من التيار
• مقدمة NCV للسيارات والتطبيقات الأخرى التي تتطلب تغييرات الموقع والتحكم
• حزم خالية من البوب متاحة*
التطبيقات
• منظمات بسيطة وعالية الكفاءة (باك)• منظم مسبق فعال للمنظمات الخطية
• المنظمات المتحولة على البطاقة
• محولات إيجابية إلى سلبية (باك-بوست)
• محولات Step-Up السلبية
• إمدادات الطاقة لشاحنات البطارية
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | على أشباه الموصل |
| فئة المنتجات | منظومات التبديل المباشر |
| السلسلة | LM2574 |
| النوع | مضخة الشحن |
| التعبئة | التعبئة البديلة |
| وحدة الوزن | 0.023492 أوقية |
| أسلوب التثبيت | SMD/SMT |
| نطاق درجة حرارة العمل | - 40 درجة مئوية إلى + 125 درجة مئوية |
| الحزمة | 16-SOIC (0.295، 7.50mm العرض) |
| درجة حرارة العمل | -40°C ~ 125°C (TJ) |
| نوع التثبيت | جبل السطح |
| نوع الإخراج | قابلة للتعديل |
| الوظيفة | خطوة للأعلى، خطوة لأسفل، خطوة للأعلى/خطوة لأسفل |
| حزمة الجهاز | 16-SOIC |
| عدد المخرجات | 1 الناتج |
| الطوبولوجيا | (باك) ، (بوك) ، (بوك) |
| التبديل الترددي | 52 كيلو هرتز |
| التيار الخارجي | 500mA |
| تكوين الإخراج | إيجابية أو سلبية |
| الجهد الخارجي | 1.23 فولت |
| الجهد الخارجي القصوى | 37 فولت |
| المصلح المتزامن | لا.. |
| الجهد المدخل- الدقيقة | 4.75 فولت |
| الجهد الدخالي القصوى | 40 فولت |
| إغلاق | إغلاق |
| درجة حرارة العمل القصوى | + 125 درجة |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| الجهد الخارجي | 1.23 فولت إلى 37 فولت |
| الجهد المدخل | 4.75 فولت إلى 40 فولت |
| الجهد المدخل-MAX | 45 فولت |
| التيار الخارجي | 500 mA |
| تردد التبديل | 52 كيلو هرتز |
| الجهد المدخل-MIN | 4.75 فولت |
| فولتاج التغذية - دقيقة | 4.75 فولت |
| الحزمة | الصفحة 16 |
مكونات متوافقة وظيفياً
شكل، حزمة، مكون متوافق وظيفيا
| جزء المصنع# | الوصف | المصنع | مقارنة |
| LM2574DW-ADJ دوائر الطاقة |
1.8A نظام تنظيم التبديل، 63kHz التبديل التردد-ماكس، PDSO16، بلاستيك، SOP-16 | شركة روتشستر الإلكترونية | LM2574DW-ADJR2G مقابل LM2574DW-ADJ |
| LM2574DW-ADJR2G دوائر الطاقة |
جهاز تحكم بوك ، التبديل ، التيار الخارجي القابل للتعديل ، 0.5 A القابل للتعديل 1.23 فولت إلى 37 فولت ، SO-16 WB ، 1000-REEL | على أشباه الموصل | LM2574DW-ADJR2G مقابل LM2574DW-ADJR2G |
| TC2574-VOETR دوائر الطاقة |
1.8 منظم التبديل، 63 كيلو هرتز التبديل التردد-ماكس، PDSO16، واسع، SOIC-16 | شركة (ميكروشيب) للتكنولوجيا | LM2574DW-ADJR2G مقابل TC2574-VOETR |
| TC2574-VOE دوائر الطاقة |
1.8 منظم التبديل، 63 كيلو هرتز التبديل التردد-ماكس، PDSO16، SOIC-16 | شركة (ميكروشيب) للتكنولوجيا | LM2574DW-ADJR2G مقابل TC2574-VOE |
| LM2574DW-ADJR2 دوائر الطاقة |
منظم التبديل، وضع الجهد، 1.8A، 63kHz Freq-Max التبديل، PDSO16، PLASTIC، SO-16 | منتجات موتورولا للشرائح | LM2574DW-ADJR2G مقابل LM2574DW-ADJR2 |
الوصف
بوك، بوست، بوك-بوست التبديل المنظم IC إيجابية أو سلبية قابلة للتعديل 1.23 فولت 1 مخرج 500mA 16-SOIC (0.295، 7.50mm العرض)
Conv DC-DC 4.75V إلى 40V Step Down Single-Out 1.23V إلى 37V 0.5A 16-Pin SOIC W T / R
منظمات الجهد - منظمات التبديل 500mA Adj.
