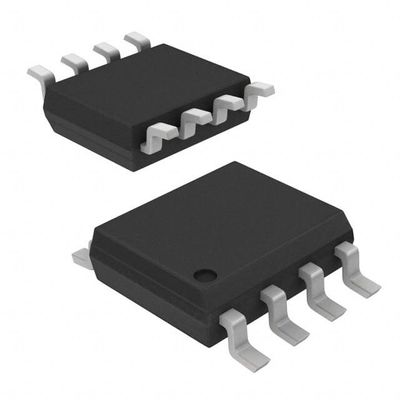

AP1509-50SG-13 IC REG BUCK 5V 2A ثنائيات 8SOP المدمجة
| اسم العلامة التجارية | Diodes Incorporated |
|---|---|
| رقم الموديل | AP1509-50SG-13 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | كيس مضاد للستاتيكية وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في المخزون |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الوظيفة | انزل | تكوين الإخراج | إيجابية |
|---|---|---|---|
| البنية | دولار | نوع الإخراج | مُثَبَّت |
| عدد المخرجات | 1 | الجهد - المدخلات (دقيقة) | 4.5 فولت |
| الجهد - المدخل (ماكس) | 22 فولت | الجهد - الخروج (دقيقة / ثابتة) | 5 فولت |
| الجهد - الخروج (ماكس) | - | التيار - الناتج | 2 أ |
| التردد - التبديل | 150 كيلو هرتز | المعدل المتزامن | لا.. |
| درجة حرارة العمل | -20 درجة مئوية ~ 85 درجة مئوية (تا) | نوع التثبيت | جبل السطح |
| الحزمة / الحقيبة | 8-SOIC (0.154، 3.90mm العرض) | حزمة أجهزة المورد | 8-SOP |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| AP1509-50SG-13 | IC REG BUCK 5V 2A 8SOP | |
| AP1509-33SG-13 | IC REG BUCK 3.3V 2A 8SOP | |
| AP1513SG-13 | IC REG BUCK ADJUSTABLE 2A 8SOP | |
| AP1513SG-U | IC REG BUCK ADJUSTABLE 2A 8SOP | |
| AP1539SDPG-13 | IC REG BUCK ADJUSTABLE 4A 8SOP | |
| AP1534SG-13 | IC REG BUCK ADJUSTABLE 2A 8SOP | |
| AP1510SG-13 | IC REG BUCK ADJUSTABLE 3A 8SOP | |
| AP1605SL-13 | IC REG BUCK ADJUSTABLE 3A 8SOP | |
| AP1509-SG-13 | IC REG BUCK ADJUSTABLE 2A 8SOP | |
| AP1520SL-13 | IC REG BUCK ADJUSTABLE 2A 8SOP | |
| AP1520SG-13 | IC REG BUCK ADJUSTABLE 2A 8SOP | |
| AP1509-12SG-13 | IC REG BUCK 12V 2A 8SOP | |
| AP1513SL-13 | IC REG BUCK ADJUSTABLE 2A 8SOP | |
| AP1515-33SL-13 | IC REG BUCK 3.3V 1.5A 8SOP | |
| AP1515-SL-13 | IC REG BUCK ADJUSTABLE 1.5A 8SOP | |
| AP1609SG-13 | IC REG BOOST ADJ 2.4A 8SOP | |
| AP34063S8L-13 | IC MULTI CONFIG ADJ 1.6A 8SOIC | |
| AP1510SL-U | IC REG BUCK ADJUSTABLE 3A 8SOP | |
| AP1533SG-13 | IC REG BUCK ADJUSTABLE 1.8A 8SOP | |
| AP1509-12SL-13 | IC REG BUCK 12V 2A 8SOP | |
| AP1509-33SL-13 | IC REG BUCK 3.3V 2A 8SOP | |
| AP1509-50SL-13 | IC REG BUCK 5V 2A 8SOP | |
| AP1509-SL-13 | IC REG BUCK ADJUSTABLE 2A 8SOP | |
| AP1530SG-13 | IC REG BUCK ADJUSTABLE 3A 8SOP | |
| AP1538SG-13 | IC REG BUCK ADJUSTABLE 3A 8SOP | |
| AP1635SG-13 | IC REG BUCK ADJUSTABLE 1.2A 8SOP | |
| AP5001SG-13 | IC REG BUCK ADJUSTABLE 1.5A 8SOP | |
| AP5004SG-13 | IC REG BUCK ADJUSTABLE 2.5A 8SOP | |
| AP34063S8G-13 | IC REG BUCK BST ADJ 1.6A 8SOP | |
| AP5002SG-13 | IC REG BUCK ADJUSTABLE 2A 8SOP | |
| AP1530SL-13 | IC REG BUCK ADJUSTABLE 3A 8SOP | |
| AP1605SG-13 | IC REG BUCK ADJUSTABLE 3A 8SOP | |
| AP1635SL-13 | IC REG BUCK ADJUSTABLE 1.2A 8SOP | |
| AP1609SL-13 | IC REG BOOST ADJ 2.4A 8SOP | |
| AP1635SA | IC REG BUCK ADJUSTABLE 1.2A 8SOP | |
| AP3005MTR-G1 | IC REG BUCK ADJUSTABLE 2A 8SOIC | |
| AP1510SL-13 | IC REG BUCK ADJUSTABLE 3A 8SOP |
منتوج وصف
تفاصيل المنتج
الوصف
سلسلة AP1509 هي وحدة تحكم متكاملة مصممة لتحويل DC / DC التدريجي ، وتمتلك القدرة على تشغيل حمولة 2A دون ترانزستور إضافي. مما يوفر مساحة اللوحة.يمكن التحكم في وظيفة إيقاف التشغيل الخارجية من خلال مستوى المنطق ومن ثم تأتي إلى وضع الاستعدادتعويض الداخلي يجعل التحكم في ردود الفعل لديه خط جيد وتنظيم الحمل دون تصميم خارجي.إيقاف الحرارة هو منع أكثر من درجة حرارة العمل من الضررإذا حدثت وظيفة الحد الحالي و VFB أقل من 0.5V ، سيتم تقليل تردد التبديل.سلسلة AP1509 تعمل على تردد التبديل من 150 كيلو هرتز وبالتالي تسمح أصغر حجم مكونات المرشح مما هو مطلوب مع المنظمات التبديل التردد المنخفضوتشمل الميزات الأخرى مساومة +4٪ مضمونة على الجهد الخارجي في ظل ظروف الجهد المدخل والحمل الخارجي المحددة، و +15٪ على تردد المذبذب.النسخة الخارجة شملت ثابت 3.3 فولت، 5 فولت، 12 فولت، ونوع قابل للتعديل. الشرائح متوفرة في حزمة قياسية SOP-8 ذات 8 أوراق.
الخصائص
• فولتاج الخروج: 3.3V، 5V، 12V وإصدار الخروج القابل للتعديل• النسخة القابلة للتعديل نطاق الجهد الخارجي، 1.23 فولت إلى 18 فولت + 4٪
• 150 كيلو هرتز +15٪ تردد التبديل الثابت
• وضع الجهد غير متزامن PWM التحكم
• حماية الحرارة والحد من التيار
• مدخل التحكم في إيقاف التشغيل / الإيقاف
• يمكن أن يصل فولتاج التشغيل إلى 22 فولت
• تيار الحمل الخارجي: 2A
• حزم SOP-8L
• وضع الاستعداد منخفض الطاقة
• الترانزستور المدمج في الشريحة
• SOP-8L: متوفرة في مركب التشكيل الأخضر (رقم Br ، Sb)
• التشطيب الخالي من الرصاص / متوافق مع RoHS (ملاحظة 1)
التطبيقات
• منظم بسيط عالي الكفاءة• المنظمات المتبادلة على البطاقة
• محول إيجابي إلى سلبي
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الديودات المدمجة |
| فئة المنتجات | منظومات التبديل المباشر |
| السلسلة | AP1509 |
| النوع | مضخة الشحن |
| التعبئة | التعبئة البديلة |
| وحدة الوزن | 0.030018 أوقية |
| أسلوب التثبيت | SMD/SMT |
| نطاق درجة حرارة العمل | - 20 درجة مئوية إلى + 85 درجة مئوية |
| الحزمة | 8-SOIC (0.154، 3.90mm العرض) |
| درجة حرارة العمل | -20°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح |
| نوع الإخراج | ثابتة |
| الوظيفة | خطوة إلى أسفل |
| حزمة الجهاز | 8-SOP |
| عدد المخرجات | 1 الناتج |
| الطوبولوجيا | (باك) |
| التبديل الترددي | 150 كيلو هرتز |
| التيار الخارجي | 2A |
| تكوين الإخراج | إيجابية |
| الجهد الخارجي | 5 فولت |
| الجهد الخارجي القصوى | - |
| المصلح المتزامن | لا.. |
| الجهد المدخل- الدقيقة | 4.5 فولت |
| الجهد الدخالي القصوى | 22 فولت |
| إغلاق | إغلاق |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | - 20 درجة |
| الجهد الخارجي | 5 فولت |
| التيار التشغيلي | 5 mA |
| الجهد المدخل | 22 فولت |
| الجهد المدخل-MAX | 22 فولت |
| التيار الخارجي | 2 أ |
| تردد التبديل | 150 كيلو هرتز |
| الجهد المدخل-MIN | 4.5 فولت |
| فولتاج التغذية - دقيقة | 4.5 فولت |
| الحزمة | SOP-8 |
الوصف
بوك التبديل المنظم IC إيجابية ثابتة 5V 1 مخرج 2A 8-SOIC (0.154 "، 3.90mm العرض)
Conv DC-DC 4.5V إلى 22V Step Down Single-Out 5V 2A 8-Pin SOP T/R
منظمات الجهد - منظمات التبديل SW REG CNV BUCK ASYN 150K 1.4 22V 5.0V
