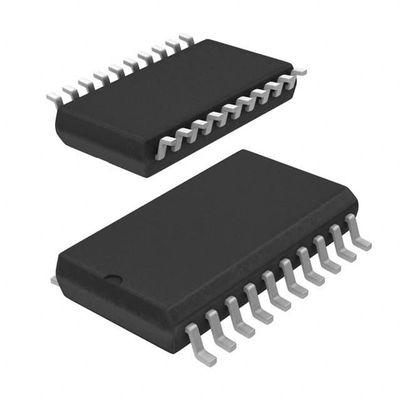

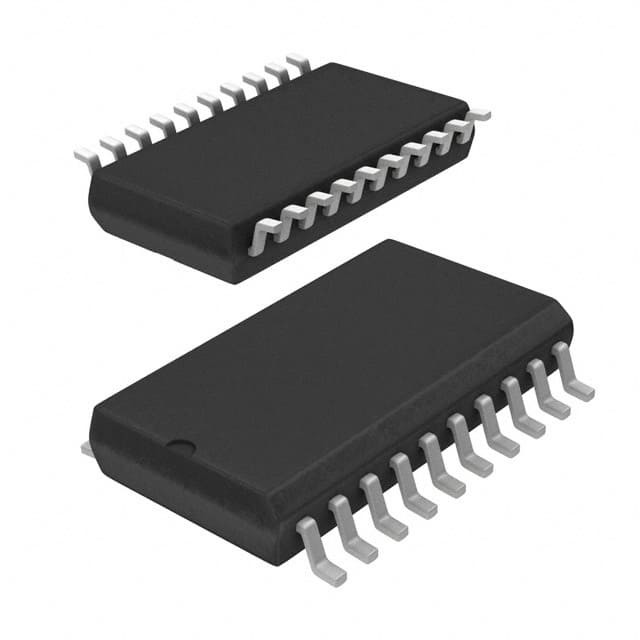

L4973D3.3-013TR IC REG BUCK ADJ/3.3V 3.5A 20SO STMيكروإلكترونيات
| اسم العلامة التجارية | STMicroelectronics |
|---|---|
| رقم الموديل | L4973D3.3-013TR |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | كيس مضاد للستاتيكية وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في المخزون |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الوظيفة | انزل | تكوين الإخراج | إيجابية |
|---|---|---|---|
| البنية | دولار | نوع الإخراج | قابل للتعديل (ثابت) |
| عدد المخرجات | 1 | الجهد - المدخلات (دقيقة) | 8 فولت |
| الجهد - المدخل (ماكس) | 55 فولت | الجهد - الخروج (دقيقة / ثابتة) | 0.5 فولت (3.3 فولت) |
| الجهد - الخروج (ماكس) | 50 فولت | التيار - الناتج | 3.5 أ |
| التردد - التبديل | 100 كيلو هرتز ~ 300 كيلو هرتز | المعدل المتزامن | لا.. |
| درجة حرارة العمل | -40 درجة مئوية ~ 150 درجة مئوية (TJ) | نوع التثبيت | جبل السطح |
| الحزمة / الحقيبة | 20-SOIC (0.295 بوصة ، عرض 7.50 ملم) | حزمة أجهزة المورد | 20-سو |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| L4973D3.3-013TR | IC REG BUCK ADJ/3.3V 3.5A 20SO | |
| L4963D013TR | IC REG BUCK ADJUSTABLE 1.5A 20SO | |
| L4972AD013TR | IC REG BUCK ADJUSTABLE 2A 20SO | |
| L4972AD | IC REG BUCK ADJUSTABLE 2A 20SO | |
| MIC2177-3.3YWM-TR | IC REG BUCK 3.3V 2.5A 20SOIC | |
| MIC2177YWM | IC REG BUCK ADJ 2.5A 20SOIC | |
| L4973D5.1-013TR | IC REG BUCK ADJ/5.1V 3.5A 20SO | |
| MIC2178-3.3YWM | IC REG BUCK 3.3V 2.5A 20SOIC | |
| MIC2178YWM | IC REG BUCK ADJ 2.5A 20SOIC | |
| MIC2177-3.3YWM | IC REG BUCK 3.3V 2.5A 20SOIC | |
| MIC2177-5.0YWM-TR | IC REG BUCK 5V 2.5A 20SOIC | |
| MIC2178-3.3YWM-TR | IC REG BUCK 3.3V 2.5A 20SOIC | |
| MIC2178-5.0YWM-TR | IC REG BUCK 5V 2.5A 20SOIC | |
| MIC2178YWM-TR | IC REG BUCK ADJ 2.5A 20SOIC | |
| MIC2177YWM-TR | IC REG BUCK ADJ 2.5A 20SOIC | |
| MIC2177-5.0YWM | IC REG BUCK 5V 2.5A 20SOIC | |
| MIC2178-5.0YWM | IC REG BUCK 5V 2.5A 20SOIC | |
| IRU3010CW | IC REG BUCK SYNC 20SOIC(W) | |
| IRU3012CW | IC REG BUCK SYNC 20SOIC(W) | |
| IRU3010CWTR | IC REG BUCK SYNC 20SOIC(W) | |
| IRU3012CWTR | IC REG BUCK SYNC 20SOIC(W) | |
| L4963D | IC REG BUCK ADJUSTABLE 1.5A 20SO | |
| L4973D5.1 | IC REG BUCK ADJ/5.1V 3.5A 20SO | |
| MIC2177BWM | IC REG BUCK ADJ 2.5A 20SOIC | |
| MIC2178BWM | IC REG BUCK ADJ 2.5A 20SOIC | |
| EL7564CM | IC REG BUCK ADJUSTABLE 4A 20SO | |
| EL7564CMZ | IC REG BUCK ADJUSTABLE 4A 20SO | |
| MIC2177-3.3BWM | IC REG BUCK 3.3V 2.5A 20SOIC | |
| MIC2177-3.3BWM-TR | IC REG BUCK 3.3V 2.5A 20SOIC | |
| MIC2177-5.0BWM | IC REG BUCK 5V 2.5A 20SOIC | |
| MIC2177-5.0BWM-TR | IC REG BUCK 5V 2.5A 20SOIC | |
| MIC2177BWM-TR | IC REG BUCK ADJ 2.5A 20SOIC | |
| MIC2178-3.3BWM | IC REG BUCK 3.3V 2.5A 20SOIC | |
| MIC2178-3.3BWM-TR | IC REG BUCK 3.3V 2.5A 20SOIC | |
| MIC2178-5.0BWM | IC REG BUCK 5V 2.5A 20SOIC | |
| MIC2178-5.0BWM-TR | IC REG BUCK 5V 2.5A 20SOIC | |
| MIC2178BWM-TR | IC REG BUCK ADJ 2.5A 20SOIC | |
| L4973D3.3 | IC REG BUCK ADJ/3.3V 3.5A 20SO | |
| EL7563CMZ | IC REG BUCK ADJUSTABLE 4A 20SO | |
| EL7564CMZ-T13 | IC REG BUCK ADJUSTABLE 4A 20SO | |
| EL7563CMZ-T13 | IC REG BUCK ADJUSTABLE 4A 20SO | |
| TLE6711GLXUMA1 | IC REG BUCK BST ADJ 20DSO |
منتوج وصف
تفاصيل المنتج
الوصف
L4973 هو جهاز تحكم التبديل الكهربائي الأوحد الذي يقدم 3.5A في فولتاج ثابت من 3.3V أو 5.1V وباستخدام مخرج مقسم خارجي بسيط يمكن تعديله الجهد إلى 50V.تحقق في تكنولوجيا BCD المختلطة، يستخدم الجهاز ترانزستور D-MOS ذو طاقة داخلية (مع RDS نموذجي ((on) من 0.15Ω) للحصول على كفاءة عالية جدا وأوقات التبديل سريعة جدا.يمكن تحقيق ترددات التبديل تصل إلى 300 كيلو هرتز (يجب مراعاة أقصى استنزاف للطاقة في الحزم).
الخصائص
■ ما يصل إلى 3.5A محول خطوة إلى أسفل■ تشغيل فولتاج مدخل من 8 فولت إلى 55 فولت
■ 3.3 فولت و 5.1 فولت (± 1٪) مخرجات ثابتة، ومخرجات قابلة للتعديل من:
0.5 فولت إلى 50 فولت (3.3 نوع)
من 5.1 فولت إلى 50 فولت (نوع 5.1)
■ يمكن ضبط التردد حتى 300 كيلو هرتز
■ تغذية الجهد إلى الأمام
■ تشغيل التيار الصفر (دقيقة 1mA)
■ الحد من التيار الداخلي (النبض بالنبض ونمط HICCUP)
■ التيار القياسي الدقيق 5.1 فولت (1.5%)
■ وظيفة مزامنة المدخلات والمخرجات
■ تمنع استهلاك التيار الصفري (100mA عادة عند VCC = 24V)
■ حماية من انقطاع التغذية الراجعة
■ إيقاف الحرارة
■ الخروج فوق حماية الجهد
■ وظيفة البدء الناعم
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | STMيكروإلكترونيات |
| فئة المنتجات | منظومات التبديل المباشر |
| السلسلة | L4973 |
| النوع | مضخة الشحن |
| التعبئة | شريط قطع (CT) تغليف بديل |
| وحدة الوزن | 0.009408 أوقية |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 20-SOIC (0.295، 7.50mm العرض) |
| درجة حرارة العمل | -40°C ~ 150°C (TJ) |
| نوع التثبيت | جبل السطح |
| نوع الإخراج | قابل للتعديل (ثابت) |
| الوظيفة | خطوة إلى أسفل |
| حزمة الجهاز | 20-SO |
| عدد المخرجات | 1 الناتج |
| الطوبولوجيا | (باك) |
| التبديل الترددي | 100kHz ~ 300kHz |
| التيار الخارجي | 3.5أ |
| تكوين الإخراج | إيجابية |
| الجهد الخارجي | 0.5 فولت (3.3 فولت) |
| الجهد الخارجي القصوى | 50 فولت |
| المصلح المتزامن | لا.. |
| الجهد المدخل- الدقيقة | 8 فولت |
| الجهد الدخالي القصوى | 55 فولت |
| الجهد الخارجي | 5.1 فولت |
| الجهد المدخل-MAX | 55 فولت |
| التيار الخارجي | 3.5 أ |
| تردد التبديل | من 90 إلى 110 كيلو هرتز |
| الحزمة | SO-20 |
مكونات متوافقة وظيفياً
شكل، حزمة، مكون متوافق وظيفيا
| جزء المصنع# | الوصف | المصنع | مقارنة |
| L4972AD دوائر الطاقة |
2 جهاز تنظيم التحول | STMيكروإلكترونيات | L4973D3.3-013TR مقابل L4972AD |
| L4973D33 دوائر الطاقة |
3.5 جهاز تنظيم التبديل | STMيكروإلكترونيات | L4973D3.3-013TR مقابل L4973D3.3 |
| IRU3011CWPBF دوائر الطاقة |
تحكم التبديل، 250kHz التبديل التردد-ماكس، PDSO20، بلاستيك، SOIC-20 | شركة Infineon Technologies AG | L4973D3.3-013TR مقابل IRU3011CWPBF |
| LM2636M دوائر الطاقة |
تحكم التبديل، 2000kHz التبديل التردد-ماكس، PDSO20، بلاستيك، SO-20 | شركة روتشستر الإلكترونية | L4973D3.3-013TR مقابل LM2636M |
| HIP6004ACB دوائر الطاقة |
تحكم التبديل | شركة رينيساس الإلكترونية | L4973D3.3-013TR مقابل HIP6004ACB |
| LM2636M/NOPB دوائر الطاقة |
تحكم التبديل، 2000kHz التبديل التردد-ماكس، PDSO20، بلاستيك، SO-20 | شركة روتشستر الإلكترونية | L4973D3.3-013TR مقابل LM2636M/NOPB |
| L4973D5.1 دوائر الطاقة |
3.5 جهاز تنظيم التبديل | STMيكروإلكترونيات | L4973D3.3-013TR مقابل L4973D5.1 |
| IRU3011CW دوائر الطاقة |
تحكم التبديل ، 250kHz Freq-Max التبديل ، PDSO20 ، PLASTIC ، SOIC-20 | شركة Infineon Technologies AG | L4973D3.3-013TR مقابل IRU3011CW |
| L4973D5.1-013TR دوائر الطاقة |
3.5 جهاز تنظيم التبديل | STMيكروإلكترونيات | L4973D3.3-013TR مقابل L4973D5.1-013TR |
| L4972AD013TR دوائر الطاقة |
2 جهاز تنظيم التحول | STMيكروإلكترونيات | L4973D3.3-013TR مقابل L4972AD013TR |
الوصف
مكبر التبديل المنظم IC إيجابي قابل للتعديل (ثابت) 0.5 فولت (3.3 فولت) 1 مخرج 3.5A 20-SOIC (0.295 "، 7.50mm العرض)
Conv DC-DC 8V إلى 55V Step Down Single-Out 0.5V إلى 50V 3.5A 20-Pin SO T / R
منظمات الجهد - منظمات التبديل 3.3 فولت 3.5A خطوة إلى أسفل
