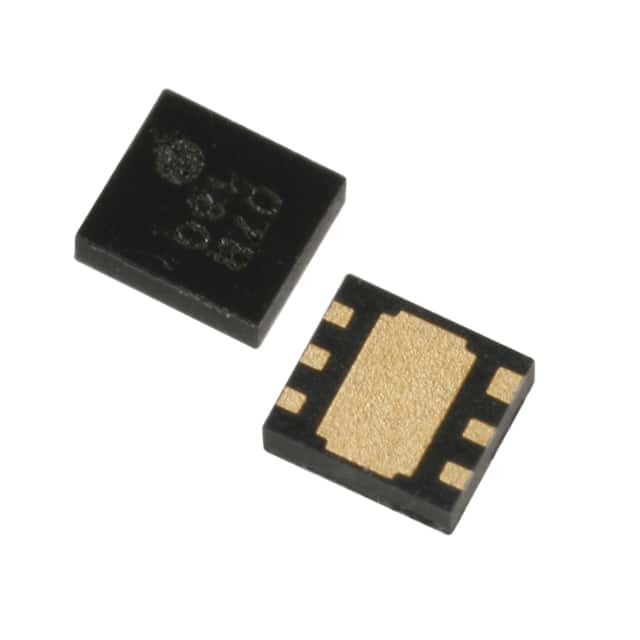

XC9236D08CER-G IC REG BUCK ADJ 600MA 6USPC توريكس سيمكوندكتور Ltd

وصف عام

سلسلة XC9206 / XC9207 / XC9208 هي مجموعة من محولات DC / DC مع ترانزستور محرك قناة 0.4Ω P مدمج ، ويتم تقديمها في حزمة SOT-25.تم تصميم ICs لتوفير كفاءة عالية وإمدادات طاقة مستقرة مع تيار الخروج من 500mA باستخدام لفة فقط، ثنائي الصوت و مكثفتين من السيراميك متصلين من الخارج.
الحد الأدنى لجهد التشغيل لجهاز XC9206/9207 هو 1.8 فولت و 2.0 فولت لجهاز XC9208. ويمكن برمجة الجهد الخارجي داخلياً في نطاق من 0.9 فولت إلى 4.0 فولت في الزيادات 100mV (دقة: ± 2.0 ٪).تردد التذبذب قابل للاختيار من 300kHz، 600kHz و 1.2MHz بحيث يمكن اختيار التردد الأنسب لتطبيقك الخاص. كل سلسلة لديها أنماط عمل مختلفة: التحكم PWM (سلسلة XC9206) ،التحكم التلقائي في التبديل PWM/PFM (سلسلة XC9207) والتحكم اليدوي في التبديل PWM/PFM (سلسلة XC9208)هذه السلسلة توفر استجابة سريعة للانقراض ، وانخفاض التموج وكفاءة عالية على نطاق كامل من الحمل (من الحمل الخفيف إلى ظروف التيار الخارجي العالية).يتم تحسين وظائف البدء الناعم والتحكم في التيار الداخليخلال فترة الاستعداد، يتم إيقاف تشغيل جميع الدوائر للحد من استهلاك التيار إلى 1.0μA أو أقل. مع وظيفة U.V.L.O. المدمجة (تحت الجهد القفل) ،يتم إيقاف تشغيل الترانزستور الداخلي للقناة P عندما يصبح الجهد المدخل 1.4 فولت أو أقل

■ الخصائص

محرك P-ch Tr. مدمج: مقاومة ON 0.4Ω
نطاق الجهد الخارجي: 0.9 فولت ~ 4.0 فولت (100 ميلو فولت) دقة الجهد الخارجي الثابتة ± 2 ٪
تردد التذبذب: 300kHz، 600kHz، 1.2MHz تردد التذبذب الثابت دقة ±15٪
وظيفة الاستعداد: Istb = 1μ A (MAX.)
الحدّ الحالي المدمج: 600mA
نطاق الجهد المدخل: 1.8V ~ 6.0V ((XC9206/XC9207)
2.0V ~ 6.0V (XC9208)
التيار الخارجي: 500mA
نسبة الحد الأقصى للخدمة: 100%
تحكم التبديل PWM/PFM (XC9207 / XC9208)
مكثف السيراميك متوافق
دائرة بداية ناعمة مدمجة
حزمة صغيرة: SOT-25

■ التطبيقات

● الهواتف المحمولة
(PDC، GSM، CDMA، IMT2000 الخ)
● أجهزة الكمبيوتر المحمولة
● ألعاب محمولة
● الكاميرات والكاميرات الرقمية
● الهواتف اللاسلكية
● أجهزة الكمبيوتر
