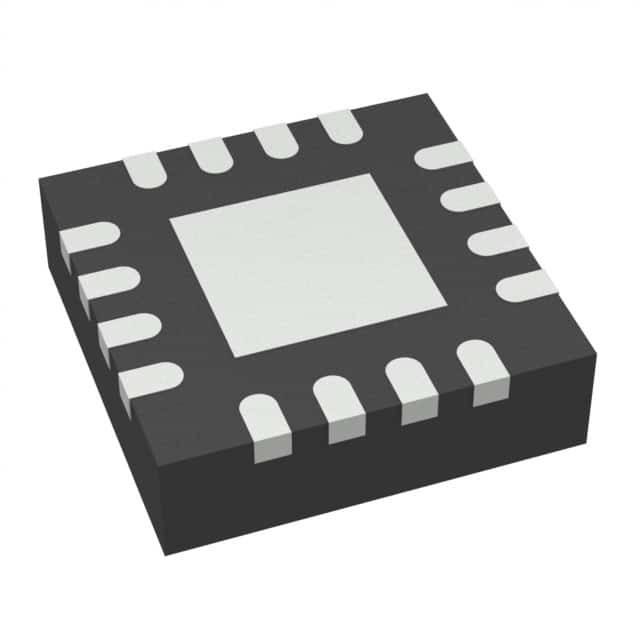

TPS55340RTER IC REG BOOST ADJ 5.25A 16WQFN أدوات تكساس
| اسم العلامة التجارية | Texas Instruments |
|---|---|
| رقم الموديل | TPS55340RTER |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | كيس مضاد للستاتيكية وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في المخزون |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الوظيفة | خطوة للأعلى | تكوين الإخراج | إيجابي ، قادر على العزلة |
|---|---|---|---|
| البنية | تعزيز | نوع الإخراج | قابلة للتعديل |
| عدد المخرجات | 1 | الجهد - المدخلات (دقيقة) | 2.9 فولت |
| الجهد - المدخل (ماكس) | 32 فولت | الجهد - الخروج (دقيقة / ثابتة) | 2.9 فولت |
| الجهد - الخروج (ماكس) | 38 فولت | التيار - الناتج | 5.25A (سويتش) |
| التردد - التبديل | 94 كيلو هرتز ~ 1.14 ميجا هرتز | المعدل المتزامن | لا.. |
| درجة حرارة العمل | -40 درجة مئوية ~ 125 درجة مئوية (تا) | نوع التثبيت | جبل السطح |
| الحزمة / الحقيبة | 16-WFQFN وسادة مكشوفة | حزمة أجهزة المورد | 16-WQFN (3 × 3) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| TPS55340RTER | IC REG BOOST ADJ 5.25A 16WQFN | |
| TPS54618RTET | IC REG BUCK ADJUSTABLE 6A 16WQFN | |
| TPS55010RTER | IC REG FLYBACK ADJ 16WQFN | |
| TPS55330RTER | IC REG MULTI CONFG ADJ 16WQFN | |
| TPS54719RTER | IC REG BUCK ADJUSTABLE 7A 16WQFN | |
| TPS61391RTER | IC REG BOOST ADJ 16WQFN | |
| TPS54719RTET | IC REG BUCK ADJUSTABLE 7A 16WQFN | |
| TPS55340QRTETQ1 | IC REG BOOST ADJ 5.25A 16WQFN | |
| TPS54319RTER | IC REG BUCK ADJUSTABLE 3A 16WQFN | |
| TPS54388CQRTERQ1 | 3A O/P SYNCHRONOUS STEP DOWN SWI | |
| TPS54319RTET | IC REG BUCK ADJUSTABLE 3A 16WQFN | |
| TPS54418ARTET | IC REG BUCK ADJUSTABLE 4A 16WQFN | |
| TPS54478RTET | IC REG BUCK ADJUSTABLE 4A 16WQFN | |
| TPS57114MRTETEP | IC REG BUCK ADJ 3.5A 16WQFN | |
| TPS54618RTER | IC REG BUCK ADJUSTABLE 6A 16WQFN | |
| TPS55340RTET | IC REG BOOST ADJ 5.25A 16WQFN | |
| TPS55330RTET | IC REG MULTI CONFG ADJ 16WQFN | |
| TPS54519RTER | IC REG BUCK ADJUSTABLE 5A 16WQFN | |
| TPS54418RTER | IC REG BUCK ADJUSTABLE 4A 16WQFN | |
| TPS54519RTET | IC REG BUCK ADJUSTABLE 5A 16WQFN | |
| TPS57114CQRTERQ1 | 4A OUTPUT STEP DOWN SWITCHER | |
| TPS61378QWRTERQ1 | 18V OUTPUT, 4.8A SYNCHRONOUS BOO | |
| TPS613783QWRTERQ1 | 18.5-V OUTPUT, 4.8-A SYNCHRONOUS | |
| LM51571RTER | IC REG BOOST ADJ 4.33A 16WQFN | |
| LM5157RTER | IC REG BOOST ADJ 6.5A 16WQFN | |
| TPS61390RTER | IC POWER MANAGEMENT | |
| TPS57114QRTERQ1 | IC REG BUCK ADJUSTABLE 4A 16WQFN | |
| TPS54678RTER | IC REG BUCK ADJUSTABLE 6A 16WQFN | |
| TPS61391RTET | IC REG BOOST ADJ 16WFQFN | |
| LM51581RTER | IC REG BOOST ADJ 1.63A 16WQFN | |
| LM51571QRTERQ1 | 4-A, 50-V, 2.2-MHZ WIDE VIN BOOS | |
| LM5157QRTERQ1 | IC REG BOOST ADJ 6.5A 16WQFN | |
| LM51581QRTERQ1 | IC REG BOOST ADJ 1.63A 16WQFN | |
| TPS54618QRTERQ1 | IC REG BUCK ADJUSTABLE 6A 16WQFN | |
| LM5158QRTERQ1 | IC REG BOOST ADJ 3.26A 16WQFN | |
| TPS55010RTET | IC REG FLYBACK ADJ 16WQFN | |
| TPS54418RTET | IC REG BUCK ADJUSTABLE 4A 16WQFN | |
| TPS61390RTET | POWER MANAGEMENT | |
| TPS55340QRTERQ1 | IC REG BOOST ADJ 5.25A 16WQFN | |
| TPS55340MRTETEP | IC REG BOOST ADJ 5.25A 16WQFN | |
| TPS54218RTET | IC REG BUCK ADJUSTABLE 2A 16WQFN | |
| TPS54678RTET | IC REG BUCK ADJUSTABLE 6A 16WQFN | |
| TPS54318RTET | IC REG BUCK ADJUSTABLE 3A 16WQFN | |
| TPS613785QWRTERQ1 | 18.5-V OUTPUT, 4.8-A SYNCHRONOUS | |
| TPS54618CQRTERQ1 | SYNCHRONOUS STEP-DOWN CONVERTER | |
| TPS54218RTER | IC REG BUCK ADJUSTABLE 2A 16WQFN | |
| TPS54318RTER | IC REG BUCK ADJUSTABLE 3A 16WQFN | |
| TPS57112CQRTERQ1 | 2A OUTPUT STEP DOWN SWITCHER | |
| TPS54478RTER | IC REG BUCK ADJUSTABLE 4A 16WQFN | |
| LM5158RTER | IC REG BOOST ADJ 3.26A 16WQFN | |
| TPS61379QWRTERQ1 | IC REG BUCK PROG 16WQFN | |
| TPS54418ARTER | IC REG BUCK ADJUSTABLE 4A 16WQFN | |
| SN1208057RTER | IC REG BUCK ADJUSTABLE 6A 16WQFN | |
| TPS57112QRTERQ1 | IC REG BUCK ADJUSTABLE 2A 16WQFN | |
| TPS54388QRTERQ1 | IC REG BUCK ADJUSTABLE 3A 16WQFN |
منتوج وصف
تفاصيل المنتج
TPS55340RTER وصف
TPS55340RTER هو جهاز تحكم متكامل 5A لتعزيز نطاق الدخول الواسع / SEPIC / flyback DC / DC في حزمة WQFN 16 دبوس. هذا هو جهاز تحكم متكامل ، غير متزامن ، مع 5A متكامل ،مفتاح طاقة 40 فولتيمكن تكوين الجهاز في عدة توبولوجيات قياسية للتبديل ، بما في ذلك تعزيز ، SEPIC و flyback معزول.يحتوي الجهاز على نطاق واسع لجهد الدخول لدعم التطبيقات مع جهد الدخول من البطاريات متعددة الخلايا أو 3.3 فولت، 5 فولت، 12 فولت و 24 فولت، وهي تنظم الجهد الخارجي مع PWM (تعديل عرض النبض) التحكم في الوضع الحالي ولها مذبذب داخلي.يتم تعيين تردد التبديل من PWM إما بمقاومة خارجية أو عن طريق مزامنة إلى إشارة ساعة خارجيةيحتوي على وظيفة بداية ناعمة قابلة للبرمجة للحد من التيار الداخلي أثناء بدء التشغيل ولديه ميزات حماية مدمجة أخرى بما في ذلك الحد من التيار الزائد دورة بعد دورة والإيقاف الحراري.يستخدم في منفذ الرعد، توصيل الطاقة من نوع USB-C و توصيل الطاقة.
خصائص TPS55340RTER
تردد قابل للتعديل من 100 كيلو هرتز إلى 1.2 ميه هرتز
الجهد المرجعي ± 0.7%
تخطي النبض لتحقيق كفاءة أعلى في الأحمال الخفيفة
نطاق درجة حرارة التشغيل من -40°C إلى 150°C
نطاق إمدادات المدخل من 2.9 فولت إلى 32 فولت
التيار الكهربائي المتوقف هو 0.5mA
2.7μA تيار إمدادات إيقاف
تحكم PWM في وضع التيار الثابت
قدرة التزامن مع الساعة الخارجية، وقت بدء ناعم قابل للتعديل
تطبيقات TPS55340RTER
الصناعية
إدارة الطاقة
إلكترونيات المستهلك
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | أدوات تكساس |
| فئة المنتجات | منظومات التبديل المباشر |
| السلسلة | TPS55340 |
| النوع | محول الجهد |
| التعبئة | التعبئة البديلة |
| أسلوب التثبيت | SMD/SMT |
| نطاق درجة حرارة العمل | - 40 درجة مئوية إلى + 125 درجة مئوية |
| الحزمة | 16-WFQFN المنصة المكشوفة |
| درجة حرارة العمل | -40°C ~ 125°C (TA) |
| نوع التثبيت | جبل السطح |
| نوع الإخراج | قابلة للتعديل |
| الوظيفة | خطوة إلى الأمام، خطوة إلى الأمام/خطوة إلى الأسفل |
| حزمة الجهاز | 16-WQFN (3x3) |
| عدد المخرجات | 1 الناتج |
| الطوبولوجيا | تعزيز، عودة الطيران، سيبيك |
| التبديل الترددي | 94kHz ~ 1.14MHz |
| التيار الخارجي | 5.25A (مفتاح) |
| تكوين الإخراج | إيجابية، قادرة على العزلة |
| الجهد الخارجي | 2.9 فولت |
| الجهد الخارجي القصوى | 38 فولت |
| المصلح المتزامن | لا.. |
| الجهد المدخل- الدقيقة | 2.9 فولت |
| الجهد الدخالي القصوى | 32 فولت |
| درجة حرارة العمل القصوى | + 125 درجة |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| الجهد الخارجي | 2.9 فولت إلى 38 فولت |
| الجهد المدخل | 2.9 فولت إلى 32 فولت |
| الجهد المدخل-MAX | 32 فولت |
| التيار الخارجي | 5 أ |
| تردد التبديل | 1.14 ميغاهرتز |
| الجهد المدخل-MIN | 2.9 فولت |
| الحزمة | WQFN-16 |
الوصف
Conv DC-DC 2.9V إلى 32V Step Up Single-Out 2.9V إلى 38V 5A 16-Pin WQFN EP T / R
منظمات الجهد - منظمات التبديل 5A 40 فولت عريض النطاق DC-DC محول
