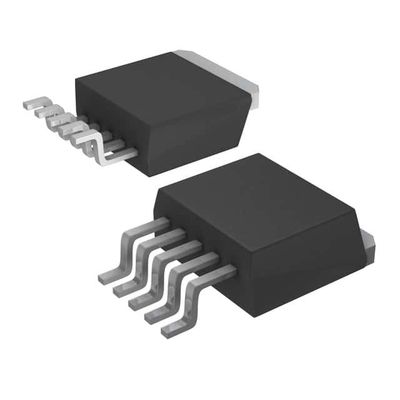

AP1506-50K5G-13 IC REG BUCK 5V 3A TO263-5 ديودات مدمجة
| اسم العلامة التجارية | Diodes Incorporated |
|---|---|
| رقم الموديل | AP1506-50K5G-13 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | كيس مضاد للستاتيكية وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في المخزون |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الوظيفة | انزل | تكوين الإخراج | إيجابية |
|---|---|---|---|
| البنية | دولار | نوع الإخراج | مُثَبَّت |
| عدد المخرجات | 1 | الجهد - المدخلات (دقيقة) | 4.5 فولت |
| الجهد - المدخل (ماكس) | 22 فولت | الجهد - الخروج (دقيقة / ثابتة) | 5 فولت |
| الجهد - الخروج (ماكس) | - | التيار - الناتج | 3A |
| التردد - التبديل | 150 كيلو هرتز | المعدل المتزامن | لا.. |
| درجة حرارة العمل | -20 درجة مئوية ~ 85 درجة مئوية (تا) | نوع التثبيت | جبل السطح |
| الحزمة / الحقيبة | TO-263-6 ، D²Pak (5 وصلات + علامة تبويب) ، TO-263BA | حزمة أجهزة المورد | TO-263-5 |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| AP1506-50K5G-13 | IC REG BUCK 5V 3A TO263-5 | |
| AP1501-K5G-13 | IC REG BUCK ADJ 3A TO263-5 | |
| AP1501A-12K5L-13 | IC REG BUCK 12V 5A TO263-5 | |
| AP1501-12K5G-13 | IC REG BUCK 12V 3A TO263-5 | |
| AP1501A-K5G-13 | IC REG BUCK ADJ 5A TO263-5 | |
| AP1512A-33K5L-U | IC REG BUCK 3.3V 3A TO263-5 | |
| AP1501A-12K5G-13 | IC REG BUCK 12V 5A TO263-5 | |
| AP1501-50K5G-13 | IC REG BUCK 5V 3A TO263-5 | |
| AP1501-33K5G-13 | IC REG BUCK 3.3V 3A TO263-5 | |
| AP1501A-50K5G-13 | IC REG BUCK 5V 5A TO263-5 | |
| AP1512-12K5L-13 | IC REG BUCK 12V 2A TO263-5 | |
| AP1512-12K5L-U | IC REG BUCK 12V 2A TO263-5 | |
| AP1506-33K5L-13 | IC REG BUCK 3.3V 3A TO263-5 | |
| AP1501-12K5L-13 | IC REG BUCK 12V 3A TO263-5 | |
| AP1501-33K5L-13 | IC REG BUCK 3.3V 3A TO263-5 | |
| AP1501-50K5L-13 | IC REG BUCK 5V 3A TO263-5L | |
| AP1501A-50K5L-13 | IC REG BUCK 5V 5A TO263-5 | |
| AP1501A-K5L-13 | IC REG BUCK ADJ 5A TO263-5 | |
| AP1501-K5L-13 | IC REG BUCK ADJ 3A TO263-5L | |
| AP1506-50K5L-13 | IC REG BUCK 5V 3A TO263-5L | |
| AP1506-K5L-13 | IC REG BUCK ADJ 3A TO263-5L | |
| AP1512-33K5L-13 | IC REG BUCK 3.3V 2A TO263-5 | |
| AP1512A-12K5L-13 | IC REG BUCK 12V 3A TO263-5 | |
| AP1512A-K5L-13 | IC REG BUCK ADJ 3A TO263-5 | |
| AP1512-K5L-13 | IC REG BUCK ADJ 2A TO263-5 | |
| AP1512-33K5L-U | IC REG BUCK 3.3V 2A TO263-5 | |
| AP1512-50K5L-U | IC REG BUCK 5V 2A TO263-5 | |
| AP1512A-12K5L-U | IC REG BUCK 12V 3A TO263-5 | |
| AP1512A-50K5L-U | IC REG BUCK 5V 3A TO263-5 | |
| AP1512A-K5L-U | IC REG BUCK ADJ 3A TO263-5 | |
| AP1512-K5L-U | IC REG BUCK ADJ 2A TO263-5 | |
| AP1506-12K5G-13 | IC REG BUCK 12V 3A TO263-5 | |
| AP3003S-3.3TRE1 | IC REG BUCK 3.3V 3A TO263-5 | |
| AP3003S-5.0TRE1 | IC REG BUCK 5V 3A TO263-5 | |
| AP3003S-ADJTRE1 | IC REG BUCK ADJ 3A TO263-5 | |
| AP3003S-12TRE1 | IC REG BUCK 12V 3A TO263-5 | |
| AP3003S-ADJTRG1 | IC REG BUCK ADJ 3A TO263-5 | |
| AP1506-33K5G-13 | IC REG BUCK 3.3V 3A TO263-5 | |
| AP1512-12K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1512-33K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1512-50K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1512A-12K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1512A-33K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1512A-50K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1512A-K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1512-K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1501-12K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1501-33K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1501-50K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1501A-12K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1501A-33K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1501A-50K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1501A-K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1501-K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1506-K5G-13 | IC REG BUCK ADJ 3A TO263-5 | |
| AP1501A-33K5G-13 | IC REG BUCK 3.3V 5A TO263-5 | |
| AP1512A-50K5L-13 | IC REG BUCK 5V 3A TO263-5 | |
| AP1512-50K5L-13 | IC REG BUCK 5V 2A TO263-5 | |
| AP1506-12K5L-13 | IC REG BUCK 12V 3A TO263-5 | |
| AP1501A-33K5L-13 | IC REG BUCK 3.3V 5A TO263-5 | |
| AP1512A-33K5L-13 | IC REG BUCK 3.3V 3A TO263-5 |
منتوج وصف
تفاصيل المنتج
الوصف
سلسلة AP1506 هي وحدة تحكم متكاملة مصممة لتحويل DC / DC التدريجي ، وتمتلك القدرة على تشغيل حمولة 3A دون ترانزستور خارجي. بسبب تقليل عدد المكونات الخارجية ،يمكن توفير مساحة اللوحة بسهولةيمكن التحكم في وظيفة إيقاف التشغيل الخارجي من خلال مستوى المنطق ومن ثم تأتي إلى وضع الاستعداد.التعويض الداخلي يجعل التحكم في ردود الفعل لديهم خط جيد وتنظيم الحمل دون تصميم خارجيفيما يتعلق بالوظيفة المحمية ، فإن إيقاف التشغيل الحراري هو لمنع التشغيل فوق درجة الحرارة من التلف ، والحد الحالي هو لمنع التشغيل فوق التيار الحالي لمفتاح الإخراج.
الخصائص
• فولتاج الخروج: 3.3V، 5V، 12V وإصدار الخروج القابل للتعديل• النسخة القابلة للتعديل نطاق الجهد الخارجي، 1.23 فولت إلى 18 فولت + 4٪
• 150 كيلو هرتز +15٪ تردد التبديل الثابت
• وضع الجهد غير متزامن PWM التحكم
• حماية الحرارة والحد من التيار
• مدخل التحكم في إيقاف التشغيل / الإيقاف
• يمكن أن يصل فولتاج التشغيل إلى 22 فولت
• تيار الحمل الخارجي: 3A
• حزم خالية من الرصاص: TO263-5L و TO220-5L ((R)
• TO263-5L و TO220-5L ((R): متوفرة في اللون الأخضر
مركب التشكيل (عدم Br، Sb)
• وضع الاستعداد منخفض الطاقة
• الترانزستور المدمج في الشريحة
• التشطيب الخالي من الرصاص / متوافق مع RoHS (الملاحظة 1)
التطبيقات
• منظم بسيط عالي الكفاءة• المنظمات المتبادلة على البطاقة
• محول إيجابي إلى سلبي
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الديودات المدمجة |
| فئة المنتجات | منظومات التبديل المباشر |
| السلسلة | - |
| التعبئة | التعبئة البديلة |
| الحزمة | TO-263-6, D2Pak (5 رصاصات + علامة التبويب), TO-263BA |
| درجة حرارة العمل | -20°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح |
| نوع الإخراج | ثابتة |
| الوظيفة | خطوة إلى أسفل |
| حزمة الجهاز | TO-263-5 |
| عدد المخرجات | 1 الناتج |
| الطوبولوجيا | (باك) |
| التبديل الترددي | 150 كيلو هرتز |
| التيار الخارجي | 3A |
| تكوين الإخراج | إيجابية |
| الجهد الخارجي | 5 فولت |
| الجهد الخارجي القصوى | - |
| المصلح المتزامن | لا.. |
| الجهد المدخل- الدقيقة | 4.5 فولت |
| الجهد الدخالي القصوى | 22 فولت |
الوصف
بوك التبديل المنظم IC إيجابية ثابتة 5V 1 مخرج 3A TO-263-6, D?Pak (5 الرؤوس + علامة التبويب), TO-263BA
Conv DC-DC 4.5V إلى 22V Step Down Single-Out 5V 3A 6-Pin ((5+Tab) إلى 263 T/R
