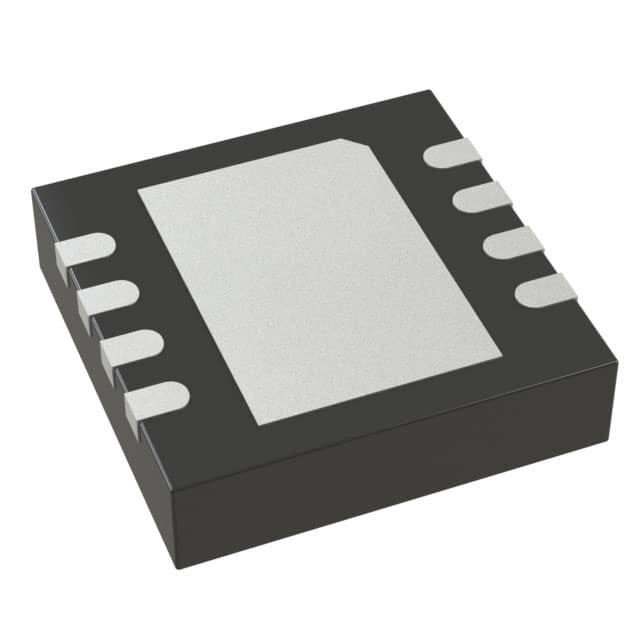

LTC3561AEDD#TRPBF IC REG BUCK ADJUSTABLE 1A 8DFN أجهزة التناظرية Inc.
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | LTC3561AEDD#TRPBF |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | كيس مضاد للستاتيكية وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في المخزون |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الوظيفة | انزل | تكوين الإخراج | إيجابية |
|---|---|---|---|
| البنية | دولار | نوع الإخراج | قابلة للتعديل |
| عدد المخرجات | 1 | الجهد - المدخلات (دقيقة) | 2.5 فولت |
| الجهد - المدخل (ماكس) | 5.5 فولت | الجهد - الخروج (دقيقة / ثابتة) | 0.8 فولت |
| الجهد - الخروج (ماكس) | 5 فولت | التيار - الناتج | 1 أ |
| التردد - التبديل | 2.5 ميجا هرتز | المعدل المتزامن | نعم.. |
| درجة حرارة العمل | -40 درجة مئوية ~ 125 درجة مئوية (TJ) | نوع التثبيت | جبل السطح |
| الحزمة / الحقيبة | 8-WFDFN وسادة مكشوفة | حزمة أجهزة المورد | 8-DFN (3x3) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| LTC3561AEDD#TRPBF | IC REG BUCK ADJUSTABLE 1A 8DFN | |
| LT3473EDD#TRPBF | IC REG BOOST ADJ 1.2A 8DFN | |
| LT3580IDD#TRPBF | IC REG MULTI CONFG ADJ 2A 8DFN | |
| LTC3561AEDD#PBF | IC REG BUCK ADJUSTABLE 1A 8DFN | |
| LTC3419EDD#PBF | IC REG BUCK ADJ 600MA DL 8DFN | |
| LTC3531EDD#PBF | IC REG BCK BST ADJ 200MA 8DFN | |
| LTC3531EDD-3.3#PBF | IC REG BCK BST 3.32V 200MA 8DFN | |
| LT3473EDD#PBF | IC REG BOOST ADJ 1.2A 8DFN | |
| LT3580EDD#PBF | IC REG MULTI CONFG ADJ 2A 8DFN | |
| LT8570EDD-1#PBF | IC REG MULT CONFG ADJ 375MA 8DFN | |
| LT3580IDD#PBF | IC REG MULTI CONFG ADJ 2A 8DFN | |
| LT8580IDD#PBF | IC REG MULTI CONFG ADJ 1.2A 8DFN | |
| LTC3624EDD#PBF | IC REG BUCK ADJUSTABLE 2A 8DFN | |
| LTC3631EDD-5#PBF | IC REG BUCK 5V 100MA 8DFN | |
| LTC3624EDD-2#PBF | IC REG BUCK ADJUSTABLE 2A 8DFN | |
| LTC3409EDD#TRPBF | IC REG BUCK ADJ 600MA 8DFN | |
| LTC3499BEDD#PBF | IC REG BOOST ADJ 750MA 8DFN | |
| LT8570EDD#PBF | IC REG MULT CONFG ADJ 750MA 8DFN | |
| LTC3632EDD#PBF | IC REG BUCK ADJUSTABLE 20MA 8DFN | |
| LTC3561EDD#PBF | IC REG BUCK ADJUSTABLE 1A 8DFN | |
| LTC3642IDD-3.3#PBF | IC REG BUCK 3.3V 50MA 8DFN | |
| LTC3624IDD-25#PBF | IC REG BUCK 5V 2A 8DFN | |
| LTC3642EDD-3.3#TRPBF | IC REG BUCK 3.3V 50MA 8DFN | |
| LTC3499EDD#PBF | IC REG BOOST ADJ 750MA 8DFN | |
| LTC3642EDD-5#PBF | IC REG BUCK 5V 50MA 8DFN | |
| LTC3624EDD-23.3#PBF | IC REG BUCK 3.3V 2A 8DFN | |
| LTC3624EDD-5#PBF | IC REG BUCK 5V 2A 8DFN | |
| LTC3624IDD-5#PBF | IC REG BUCK 5V 2A 8DFN | |
| LTC3606BIDD#PBF | IC REG BUCK ADJ 800MA 8DFN | |
| LTC3642EDD-3.3#PBF | IC REG BUCK 3.3V 50MA 8DFN | |
| LT8570HDD-1#PBF | BOOST/SEPIC/INVERTING DC/DC CONV | |
| LTC3409AIDD#PBF | IC REG BUCK ADJ 600MA 8DFN | |
| LTC3624EDD-3.3#PBF | IC REG BUCK 3.3V 2A 8DFN | |
| LTC3642IDD-5#PBF | IC REG BUCK 5V 50MA 8DFN | |
| LTC3631IDD-5#PBF | IC REG BUCK 5V 100MA 8DFN | |
| LTC3631IDD-3.3#PBF | IC REG BUCK 3.3V 100MA 8DFN | |
| LTC3531EDD#TRPBF | IC REG BCK BST ADJ 200MA 8DFN | |
| LT3580EDD#TRPBF | IC REG MULTI CONFG ADJ 2A 8DFN | |
| LT8570EDD#TRPBF | IC REG MULT CONFG ADJ 750MA 8DFN | |
| LT8580EDD#TRPBF | IC REG MULTI CONFG ADJ 1.2A 8DFN | |
| LT3505EDD#TRPBF | IC REG BUCK ADJUSTABLE 1.2A 8DFN | |
| LTC3561EDD#TRPBF | IC REG BUCK ADJUSTABLE 1A 8DFN | |
| LT3505IDD#TRPBF | IC REG BUCK ADJUSTABLE 1.2A 8DFN | |
| LTC3624EDD-2#TRPBF | IC REG BUCK ADJUSTABLE 2A 8DFN | |
| LTC3624IDD#TRPBF | IC REG BUCK ADJUSTABLE 2A 8DFN | |
| LTC3624IDD-23.3#PBF | IC REG BUCK 3.3V 2A 8DFN | |
| LT3505IDD#PBF | IC REG BUCK ADJUSTABLE 1.2A 8DFN | |
| LTC3403EDD#PBF | IC REG BUCK ADJ 600MA 8DFN | |
| LTC3561AIDD#PBF | IC REG BUCK ADJUSTABLE 1A 8DFN | |
| LTC3448EDD#PBF | IC REG BUCK ADJ 600MA 8DFN | |
| LTC3531EDD-3#PBF | IC REG BCK BST 3.02V 200MA 8DFN | |
| LT8570HDD#PBF | BOOST/SEPIC/INVERTING DC/DC CONV | |
| LTC3624EDD-25#PBF | IC REG BUCK 5V 2A 8DFN | |
| LTC3624EDD#TRPBF | IC REG BUCK ADJUSTABLE 2A 8DFN | |
| LTC3631EDD-3.3#TRPBF | IC REG BUCK 3.3V 100MA 8DFN | |
| LTC3631EDD#TRPBF | IC REG BUCK ADJ 100MA 8DFN | |
| LT3505EDD#PBF | IC REG BUCK ADJUSTABLE 1.2A 8DFN | |
| LT8570IDD#PBF | IC REG MULT CONFG ADJ 750MA 8DFN | |
| LTC3642EDD#PBF | IC REG BUCK ADJUSTABLE 50MA 8DFN | |
| LTC3631EDD#PBF | IC REG BUCK ADJ 100MA 8DFN | |
| LTC3631EDD-3.3#PBF | IC REG BUCK 3.3V 100MA 8DFN | |
| LTC3624IDD#PBF | IC REG BUCK ADJUSTABLE 2A 8DFN | |
| LTC3631IDD#PBF | IC REG BUCK ADJ 100MA 8DFN | |
| LTC3419EDD#TRPBF | IC REG BUCK ADJ 600MA DL 8DFN | |
| LTC3606BEDD#PBF | IC REG BUCK ADJ 800MA 8DFN | |
| LTC3409EDD#PBF | IC REG BUCK ADJ 600MA 8DFN | |
| LT8580EDD#PBF | IC REG MULTI CONFG ADJ 1.2A 8DFN | |
| LT8570IDD-1#PBF | IC REG MULT CONFG ADJ 375MA 8DFN | |
| LT8580HDD#PBF | IC REG MULTI CONFG ADJ 1.2A 8DFN | |
| LTC3642IDD#PBF | IC REG BUCK ADJUSTABLE 50MA 8DFN | |
| LTC3624IDD-2#PBF | IC REG BUCK ADJUSTABLE 2A 8DFN | |
| LTC3624IDD-3.3#PBF | IC REG BUCK 3.3V 2A 8DFN | |
| LTC3642IDD#TRPBF | IC REG BUCK ADJUSTABLE 50MA 8DFN | |
| LTC3409AEDD#PBF | IC REG BUCK ADJ 600MA 8DFN | |
| LTC3419IDD#PBF | IC REG BUCK ADJ 600MA DL 8DFN | |
| LTC3632IDD#PBF | IC REG BUCK ADJUSTABLE 20MA 8DFN | |
| LTC3531EDD-3#TRPBF | IC REG BCK BST 3.02V 200MA 8DFN | |
| LTC3419EDD-1#TRPBF | IC REG BUCK 1.575V/1.8V DL 8DFN | |
| LTC3531EDD-3.3#TRPBF | IC REG BCK BST 3.32V 200MA 8DFN | |
| LTC3561AIDD#TRPBF | IC REG BUCK ADJUSTABLE 1A 8DFN | |
| LTC3448EDD#TRPBF | IC REG BUCK ADJ 600MA 8DFN | |
| LTC3606BEDD#TRPBF | IC REG BUCK ADJ 800MA 8DFN | |
| LTC3403EDD#TRPBF | IC REG BUCK ADJ 600MA 8DFN | |
| LTC3499EDD#TRPBF | IC REG BOOST ADJ 750MA 8DFN | |
| LTC3499BEDD#TRPBF | IC REG BOOST ADJ 750MA 8DFN | |
| LTC3419IDD#TRPBF | IC REG BUCK ADJ 600MA DL 8DFN | |
| LTC3419IDD-1#TRPBF | IC REG BUCK 1.575V/1.8V DL 8DFN | |
| LT8570EDD-1#TRPBF | IC REG MULT CONFG ADJ 375MA 8DFN | |
| LTC3409AEDD#TRPBF | IC REG BUCK ADJ 600MA 8DFN | |
| LTC3632EDD#TRPBF | IC REG BUCK ADJUSTABLE 20MA 8DFN | |
| LTC3409IDD#TRPBF | IC REG BUCK ADJ 600MA 8DFN | |
| LTC3606BIDD#TRPBF | IC REG BUCK ADJ 800MA 8DFN | |
| LT8570IDD#TRPBF | IC REG MULT CONFG ADJ 750MA 8DFN | |
| LT8570IDD-1#TRPBF | IC REG MULT CONFG ADJ 375MA 8DFN | |
| LT8580IDD#TRPBF | IC REG MULTI CONFG ADJ 1.2A 8DFN | |
| LTC3642EDD-5#TRPBF | IC REG BUCK 5V 50MA 8DFN | |
| LTC3642EDD#TRPBF | IC REG BUCK ADJUSTABLE 50MA 8DFN | |
| LT8570HDD-1#TRPBF | BOOST/SEPIC/INVERTING DC/DC CONV | |
| LT8570HDD#TRPBF | BOOST/SEPIC/INVERTING DC/DC CONV | |
| LTC3632IDD#TRPBF | IC REG BUCK ADJUSTABLE 20MA 8DFN | |
| LTC3409AIDD#TRPBF | IC REG BUCK ADJ 600MA 8DFN | |
| LT8580HDD#TRPBF | IC REG MULTI CONFG ADJ 1.2A 8DFN | |
| LTC3419EDD-1#PBF | IC REG BUCK 1.575V/1.8V DL 8DFN | |
| LTC3631EDD-5#TRPBF | IC REG BUCK 5V 100MA 8DFN | |
| LTC3624EDD-23.3#TRPBF | IC REG BUCK 3.3V 2A 8DFN | |
| LTC3624EDD-25#TRPBF | IC REG BUCK 5V 2A 8DFN | |
| LTC3624EDD-3.3#TRPBF | IC REG BUCK 3.3V 2A 8DFN | |
| LTC3624EDD-5#TRPBF | IC REG BUCK 5V 2A 8DFN | |
| LTC3419IDD-1#PBF | IC REG BUCK 1.575V/1.8V DL 8DFN | |
| LTC3642IDD-3.3#TRPBF | IC REG BUCK 3.3V 50MA 8DFN | |
| LTC3642IDD-5#TRPBF | IC REG BUCK 5V 50MA 8DFN | |
| LTC3624IDD-23.3#TRPBF | IC REG BUCK 3.3V 2A 8DFN | |
| LTC3624IDD-25#TRPBF | IC REG BUCK 5V 2A 8DFN | |
| LTC3624IDD-3.3#TRPBF | IC REG BUCK 3.3V 2A 8DFN | |
| LTC3624IDD-5#TRPBF | IC REG BUCK 5V 2A 8DFN | |
| LTC3624IDD-2#TRPBF | IC REG BUCK ADJUSTABLE 2A 8DFN | |
| LTC3409IDD#PBF | IC REG BUCK ADJ 600MA 8DFN | |
| LTC3631IDD#TRPBF | IC REG BUCK ADJ 100MA 8DFN | |
| LTC3631IDD-3.3#TRPBF | IC REG BUCK 3.3V 100MA 8DFN | |
| LTC3631IDD-5#TRPBF | IC REG BUCK 5V 100MA 8DFN | |
| LT3580IDD | IC REG MULTI CONFG ADJ 2A 8DFN | |
| LTC3561EDD | IC REG BUCK ADJUSTABLE 1A 8DFN |
منتوج وصف
تفاصيل المنتج
الوصف
LTC®3561 هو محول ثابت للتردد المتزامن للاتجاه السفلي من التيار المستمر إلى التيار المستمر. تم تصميمه لتطبيقات الطاقة المتوسطة ، ويعمل من 2.63 فولت إلى 5 فولت.مجموعة الجهد المدخل 5 فولت ولها تردد تشغيل قابل للتكوين من قبل المستخدم يصل إلى 4 ميغا هرتز، مما يسمح باستخدام مكثفات صغيرة منخفضة التكلفة ومحفزات بطول 2 ملم أو أقل. يتم تعديل فولتاج الخروج من 0.8 فولت إلى 5 فولت. مفاتيح الطاقة المزامنة الداخلية 0.11Ω مع 1.4A تصنيفات التيار الذروة توفر كفاءة عاليةتتيح بنية الوضع الحالي لـ LTC3561 والتعويض الخارجي تحسين الاستجابة العابرة على نطاق واسع من الأحمال ومكثفات الإخراج.
الخصائص
■ يستخدم مكثفات صغيرة ومحفز■ تشغيل الترددات العالية: تصل إلى 4 ميغا هرتز
■ التيار الكبير: 1.4A
■ أجهزة التبديل الداخلية منخفضة RDS ((ON): 0.110Ω
■ كفاءة عالية: تصل إلى 95%
■ VIN: 2.63 فولت إلى 5.5 فولت
■ مستقرة مع مكثفات السيراميك
■ تشغيل الوضع الحالي للاستجابة العابرة الممتازة للخط والحمل
■ محمي من الدائرة القصيرة
■ عملية انقطاع منخفضة: 100% دورة العمل
■ تيار إيقاف منخفض: IQ ≤ 1μA
■ التيار الهادئ المنخفض: 240μA
■ مشاعل الخروج من 0.8 فولت إلى 5 فولت
■ عملية تخطي النبضات منخفضة الضوضاء
■ حزمة DFN صغيرة ذات 8 دبوس
التطبيقات
■ طاقة الشبكة المحلية اللاسلكية■ أجهزة الحاسوب المحمولة
■ الكاميرات الرقمية
■ الهواتف الخلوية
■ مصادر الطاقة المثبتة على الطائرة
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الأجهزة التناظرية / التكنولوجيا الخطية |
| فئة المنتجات | رقائق IC |
| السلسلة | - |
| التعبئة | التعبئة البديلة |
| الحزمة | 8-WFDFN منصة مكشوفة |
| درجة حرارة العمل | -40°C ~ 125°C (TJ) |
| نوع التثبيت | جبل السطح |
| نوع الإخراج | قابلة للتعديل |
| الوظيفة | خطوة إلى أسفل |
| حزمة الجهاز | 8-DFN (3x3) |
| عدد المخرجات | 1 الناتج |
| الطوبولوجيا | (باك) |
| التبديل الترددي | 2.5 ميغا هرتز |
| التيار الخارجي | 1A |
| تكوين الإخراج | إيجابية |
| الجهد الخارجي | 0.8 فولت |
| الجهد الخارجي القصوى | 5 فولت |
| المصلح المتزامن | نعم.. |
| الجهد المدخل- الدقيقة | 2.5 فولت |
| الجهد الدخالي القصوى | 5.5 فولت |
الوصف
مكافئ التبديل المنظم IC إيجابي قابل للتعديل 0.8V 1 مخرج 1A 8-WFDFN منصة مكشوفة
LTC3561A - 1A ، 4MHz ، محول متزامن للأسفل DC / DC
