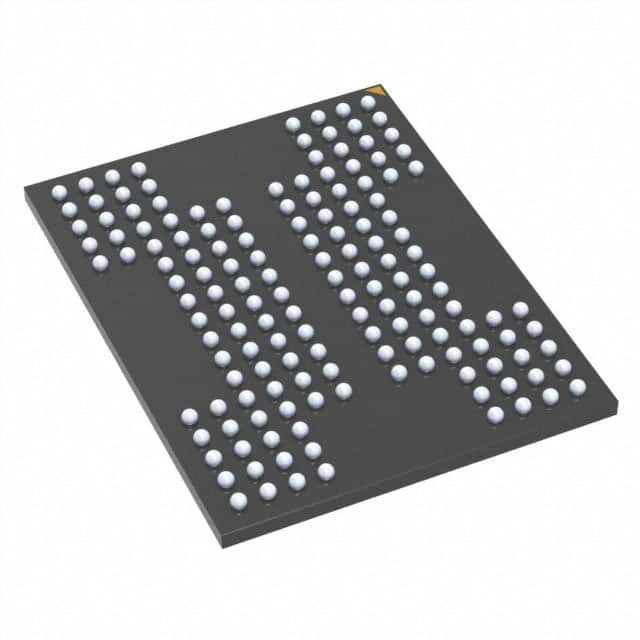

MT29F1T08CPCABH8-6:A IC FLASH 1TB PARALLEL 166MHZ شركة مايكرون للتكنولوجيا

الوصف العام

تتضمن أجهزة فلاش Micron NAND واجهة بيانات غير متزامنة لعمليات الإدخال والخروج عالية الأداء. تستخدم هذه الأجهزة حافلة 8-بيت متعددة التعددية (I / Ox) لنقل الأوامر والعناوين والبيانات.هناك خمسة إشارات التحكم المستخدمة لتنفيذ واجهة البيانات غير المزامنة: CE#، CLE، ALE، WE#، و RE#. إضافية إشارات التحكم في الأجهزة حماية الكتابة ومراقبة حالة الجهاز (R / B #).
تخلق هذه الواجهة الأجهزة جهازًا منخفضًا عدد البينات مع تصميم قياسي يبقى هو نفسه من كثافة إلى أخرى ، مما يتيح التحديثات المستقبلية إلى روابط أعلى كثافة دون إعادة تصميم اللوحة.
الهدف هو وحدة الذاكرة التي يتم الوصول إليها بواسطة إشارة تشغيل الشريحة. يحتوي الهدف على شريحة NAND Flash واحدة أو أكثر.NAND Flash die هي الوحدة الأدنى التي يمكن أن تنفذ بشكل مستقل الأوامر وتبلغ عن الحالة. يتم الإشارة إلى NAND Flash die ، في مواصفات ONFI ، باسم الوحدة المنطقية (LUN). هناك على الأقل NAND Flash die واحد لكل إشارة تشغيل رقاقة. لمزيد من التفاصيل ، يمكنك الاطلاع على الملفات التالية:انظر منظمة الجهاز والمصفوفة.
هذا الجهاز يحتوي على جهاز ECC داخلي 4 بت يمكن تمكينها باستخدام ميزات GET/SET.
انظر الخريطة الداخلية للمركز المركزي المركزي والمساحات الاحتياطية للمركز المركزي المركزي لمزيد من المعلومات.

الخصائص

• واجهة فلاش NAND مفتوحة (ONFI) متوافقة مع 1.0
• تكنولوجيا الخلايا ذات المستوى الواحد (SLC)
• التنظيم
حجم الصفحة x8: 2112 بايت (2048 + 64 بايت)
حجم الصفحة x16: 1056 كلمة (1024 + 32 كلمة)
حجم الكتلة: 64 صفحة (128K + 4K بايت)
حجم الطائرة: طائرتين × 2048 كتلة لكل طائرة
حجم الجهاز: 4 جيجابايت: 4096 كتلة؛ 8 جيجابايت: 8192 كتلة 16 جيجابايت: 16384 كتلة
• أداء الإدخال والخروج غير المتزامن
tRC/tWC: 20ns (3.3V) ، 25ns (1.8V)
• أداء المصفوفة
قراءة الصفحة: 25μs 3
صفحة البرنامج: 200μs (نوع: 1.8V، 3.3V)
حجب الحذف: 700μs (TYP)
• مجموعة الأوامر: بروتوكول ONFI NAND Flash
• مجموعة تعليمات متقدمة
وضع ذاكرة التخزين المؤقت لصفحة البرنامج4
قراءة صفحة الذاكرة المؤقتة 4
وضع برمجية لمرة واحدة (OTP)
‬ أوامر طائرتين 4
العمليات المتداخلة (LUN)
قراءة هوية فريدة
قفل الكتلة (1.8 فولت فقط)
نقل بيانات داخلية
• حالة العملية بايت يوفر طريقة البرمجيات للكشف عن
إكمال العملية
حالة التأهل/الفشل
حالة الحماية من الكتابة
• إشارة Ready/Busy# (R/B#) توفر طريقة أجهزة للكشف عن اكتمال العملية
• إشارة WP#: كتابة حماية الجهاز بأكمله
• أول كتلة (عنوان كتلة 00h) صالحة عند الشحن من المصنع مع ECC. للحصول على الحد الأدنى المطلوب ECC، انظر إدارة الأخطاء.
• يتطلب الكتلة 0 ECC 1 بت إذا كانت دورات برنامج / مسح أقل من 1000
• إعادة التثبيت (FFh) مطلوبة كأول أمر بعد تشغيل
• طريقة بديلة لبدء الجهاز (Nand_In it) بعد تشغيل (مصنع الاتصال)
• عمليات نقل البيانات الداخلية مدعومة داخل الطائرة التي يتم قراءة البيانات منها
• الجودة والموثوقية
حفظ البيانات: 10 سنوات
- الصمود: 100000 دورة برنامج / مسح
• نطاق الجهد التشغيلي
ويكس: 2.7 و3.6 فولت
ويكس: 1.7 ويكس 1.95 فولت
• درجة حرارة العمل:
التجارية: 0°C إلى +70°C
الصناعية (IT): 40 درجة مئوية إلى 85 درجة مئوية
• حزمة
️ التطبيقات التشغيلية ذات 48 دبوس، من النوع 1، CPL2
‬ VFBGA بـ 63 كرة
