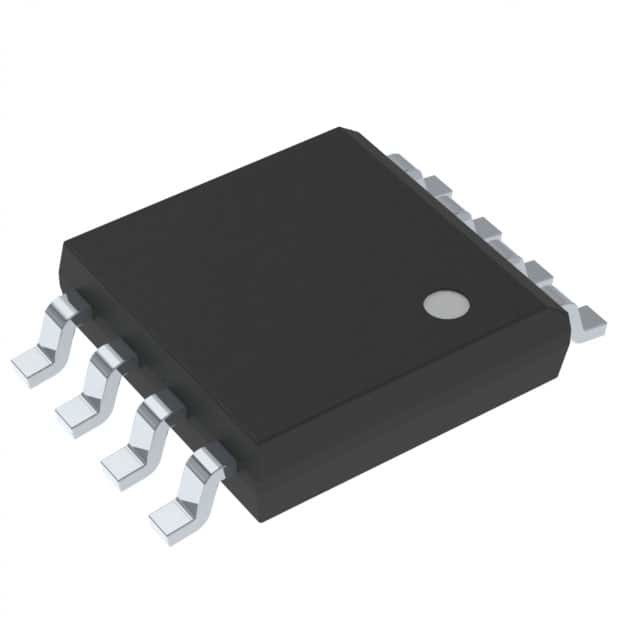

ذاكرة فلاش مستقرة 85 ميجا هرتز IC 16 ميجا بايت SPI 8SOIC AT45DB161E-SHD-T



وصف

إن Atmel AT45DB161E هو 2.3 فولت أو 2.5 فولت كحد أدنى ، وذاكرة فلاش متسلسلة للوصول المتسلسل للواجهة التسلسلية مناسبة بشكل مثالي لمجموعة متنوعة من تطبيقات الصوت والصورة وكود البرنامج وتطبيقات تخزين البيانات الرقمية.يدعم AT45DB161E أيضًا واجهة RapidS التسلسلية للتطبيقات التي تتطلب تشغيلًا عالي السرعة.تم تنظيم 17301504 بت من الذاكرة في 4096 صفحة من 512 بايت أو 528 بايت لكل منها.بالإضافة إلى الذاكرة الرئيسية ، يحتوي AT45DB161E أيضًا على اثنين من مخازن SRAM سعة 512/528 بايت لكل منهما.تسمح المخازن المؤقتة باستلام البيانات أثناء إعادة برمجة صفحة في الذاكرة الرئيسية.يمكن أن يؤدي التداخل بين كلا المخازن المؤقتة إلى زيادة قدرة النظام بشكل كبير على كتابة دفق بيانات مستمر.بالإضافة إلى ذلك ، يمكن استخدام المخازن المؤقتة SRAM كمنصة إضافية لخدش النظام ، ويمكن معالجة مضاهاة E2PROM (قابلية تعديل البت أو البايت) بسهولة من خلال عملية قراءة وتعديل وكتابة قائمة بذاتها من ثلاث خطوات.





سمات

 إمداد فردي 2.3 فولت - 3.6 فولت أو 2.5 فولت - 3.6 فولت
 متوافق مع الواجهة الطرفية التسلسلية (SPI)
 يدعم أوضاع SPI 0 و 3
 يدعم تشغيل Atmel® RapidS ™
 القدرة على القراءة المستمرة من خلال مجموعة كاملة
 حتى 85 ميجا هرتز
 خيار قراءة منخفضة الطاقة حتى 10 ميجا هرتز
وقت خروج الساعة (tV) 6 نانو ثانية كحد أقصى
 حجم الصفحة القابل للتكوين من قبل المستخدم
 512 بايت لكل صفحة
 528 بايت لكل صفحة (افتراضي)
يمكن ضبط حجم الصفحة مسبقًا في المصنع على 512 بايت
 مخازن بيانات SRAM مستقلة تمامًا (512/528 بايت)
 يسمح باستقبال البيانات أثناء إعادة برمجة مصفوفة الذاكرة الرئيسية
 خيارات البرمجة المرنة
برنامج بايت / صفحة (من 1 إلى 512/528 بايت) مباشرة في الذاكرة الرئيسية
 الكتابة العازلة
 المخزن المؤقت لبرنامج صفحة الذاكرة الرئيسية
 خيارات محو مرنة
 محو الصفحة (512/528 بايت)
 حظر محو (4KB)
 مسح القطاع (128 كيلو بايت)
 مسح رقاقة (16 ميجابت)
 البرنامج ومحو تعليق / استئناف
 ميزات حماية بيانات الأجهزة والبرامج المتقدمة
 حماية القطاع الفردي
 تأمين قطاع فردي لجعل أي قطاع للقراءة فقط بشكل دائم
 سجل أمان 128 بايت ، قابل للبرمجة لمرة واحدة (OTP)
 64 بايتًا تمت برمجتها في المصنع بمعرف فريد
 64 بايت المستخدم للبرمجة
 إعادة ضبط البرامج التي تسيطر عليها
 مصنع JEDEC القياسي ومعرف الجهاز قراءة
 تبديد منخفض الطاقة
 تيار خفض طاقة شديد العمق 500nA (نموذجي)
 3μA تيار خفض الطاقة العميق (نموذجي)
 25μA تيار الاستعداد (نموذجي)
 11mA تيار قراءة نشط (نموذجي)
 التحمل: 100،000 دورة برنامج / محو لكل صفحة كحد أدنى
 الاحتفاظ بالبيانات: 20 سنة
 يتوافق مع نطاق درجة الحرارة الصناعية الكاملة
 خيارات التعبئة الخضراء (Pb / خالية من الهاليد / متوافقة مع RoHS)
 8-lead SOIC (بعرض 0.150 بوصة)
 8 وسادات رفيعة جدًا من DFN (5 × 6 × 0.6 ملم)
 مقياس رقاقة 9 كرات BGA (5 × 5 × 1.2 مم)
