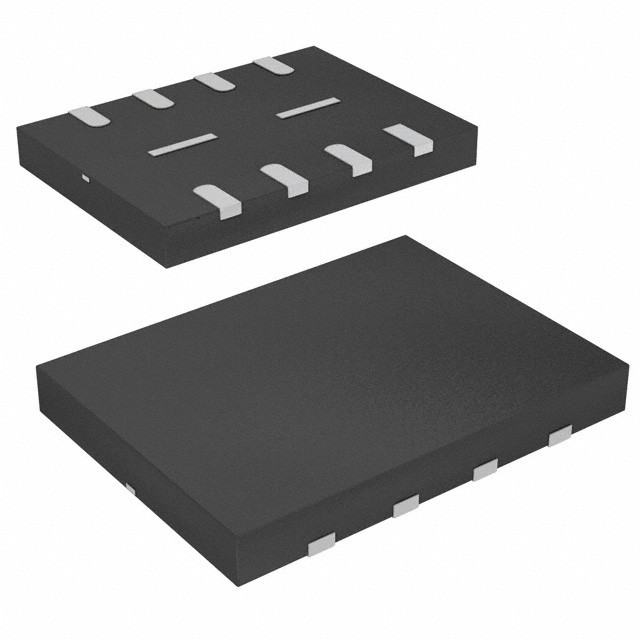

W25Q16DWUUIG IC فلاش 16MBIT SPI/QUAD 8USON وينبوند إلكترونيات

وصف عام

توفر ذاكرة فلاش متسلسلة W25Q16DW (16M-bit) حلًا للتخزين للأنظمة ذات المساحة والدبابيس والطاقة المحدودة.سلسلة 25Q تقدم المرونة والأداء أبعد بكثير من أجهزة فلاش سلسلة العاديةوهي مثالية لتحديد الكود إلى ذاكرة الوصول العشوائي (RAM) ، وتنفيذ الكود مباشرة من Dual / Quad SPI (XIP وتخزين الصوت والنص والبيانات. يعمل الجهاز على 1.65V واحد إلى 1.إمدادات الطاقة 95 فولت مع استهلاك تيار منخفض إلى 4mA نشطة و 1μA في حالة إيقاف التشغيليتم تقديم جميع الأجهزة في حزم توفير المساحة.
يتم تنظيم صفحة W25Q16DW إلى 8،192 صفحة قابلة للبرمجة تبلغ 256 بايتًا لكل منها. يمكن برمجة ما يصل إلى 256 بايتًا في وقت واحد. يمكن حذف الصفحات في مجموعات من 16 صفحة (محو القطاع 4KB) ،مجموعات من 128 (32KB حذف كتلة)، مجموعات من 256 (64KB محو الكتل) أو الشريحة بأكملها (محو الشريحة). يحتوي W25Q16DW على 512 قطاعًا قابلًا للمحو و 32 كتلة قابلة للمحو على التوالي.القطاعات الصغيرة 4KB تسمح بمزيد من المرونة في التطبيقات التي تتطلب تخزين البيانات والمعايير(انظر الشكل 2)
يدعم W25Q16DW واجهة المحيطات المتسلسلة القياسية (SPI) ، Dual / Quad I / O SPI بالإضافة إلى دورة تعليمات ساعتين واجهة المحيطات الرباعية (QPI): ساعة متسلسلة ، تحديد الشريحة ،البيانات المتسلسلة I/O0 (DI)، I/O1 (DO) ، I/O2 (/WP) ، و I/O3 (/HOLD). SPI clock frequencies of up to 104MHz are supported allowing equivalent clock rates of 208MHz (104MHz x 2) for Dual I/O and 416MHz (104MHz x 4) for Quad I/O when using the Fast Read Dual/Quad I/O and QPI instructionsهذه معدلات النقل يمكن أن تتفوق على الذاكرة المتوازية المتزامن 8 و 16 بت.وضع القراءة المستمرة يسمح للوصول إلى الذاكرة بكفاءة مع أقل من 8 ساعات من التعليمات المكلفة لقراءة عنوان 24 بت، مما يسمح بتشغيل XIP الحقيقي (التنفيذ في المكان).
دبوس Hold ، دبوس Write Protect وحماية الكتابة القابلة للبرمجة ، مع التحكم في الصفوف العلوية أو السفلية ، يوفر المزيد من مرونة التحكم. بالإضافة إلى ذلك ،يدعم الجهاز تصنيف الشركة المصنعة والجهاز القياسي JEDEC، رقم تسلسلي فريد 64 بت وأربعة سجلات أمنية 256 بايت.

الخصائص

• عائلة ذاكرة SpiFlash
W25Q16DW: 16M-بيت / 2M-بايت (2،097152)
إشارة SPI القياسية: CLK، /CS، DI، DO، /WP، /Hold
إشارة SPI مزدوجة: CLK، /CS، IO0, IO1, /WP، /Hold
️ Quad SPI: CLK، /CS، IO0, IO1, IO2, IO3
مؤشر الجودة: CLK، /CS، IO0, IO1, IO2, IO3
• أعلى أداء للبرق المتسلسل
ساعات SPI قياسية / مزدوجة / رباعية 104MHz
معادلة 208/416MHz SPI مزدوجة / رباعية
معدل نقل البيانات المستمر 50MB/S
أكثر من 100000 دورة مسح / برنامج
️ الاحتفاظ بالبيانات لأكثر من 20 عاماً
• فعالة ‬قراءة مستمرة ‬ووضع QPI
قراءة مستمرة مع 8/16/32/64-بايت لف
فقط 8 ساعات لتحديد الذاكرة
‬ تتقلص واجهة الأجهزة الحدودية الرباعية
تكاليف التعليمات
يسمح بتشغيل XIP الحقيقي (التنفيذ في المكان)
يتفوق على X16 فلاش متوازي
• طاقة منخفضة، نطاق درجة حرارة واسع
إمدادات 1.65 إلى 1.95 فولت واحدة
التيار النشط 4mA، < 1μA التيار المنعطف (عادة)
نطاق التشغيل من -40°C إلى +85°C
• الهندسة المعمارية المرنة مع قطاعات 4KB
محو القطاع الموحد (4K بايت)
محو الكتلة الموحد (32K و 64K بايت)
برنامج 1 إلى 256 بايت لكل صفحة قابلة للبرمجة
محوه / برنامج تعليق و استئناف
• ميزات أمنية متقدمة
الحماية من الكتابة البرمجية والأجهزة
حماية صفحة المكملات العليا / السفلية ، 4KB
إغلاق إمدادات الطاقة وحماية OTP
تعريف فريد من نوعه لكل جهاز
سجلات الأمان 4X256-بايت مع أقفال OTP
بيتات سجل الحالة المتطايرة وغير المتطايرة
• التعبئة والتغليف الفضائي
️ 8-pin SOIC 150/208-mil
8 أدوات WSON 6x5-ملم، USON 4x3-ملم
8 كرات WLBGA

اتصل بـ (وينبوند) من أجل (كي جي دي) و خيارات أخرى
