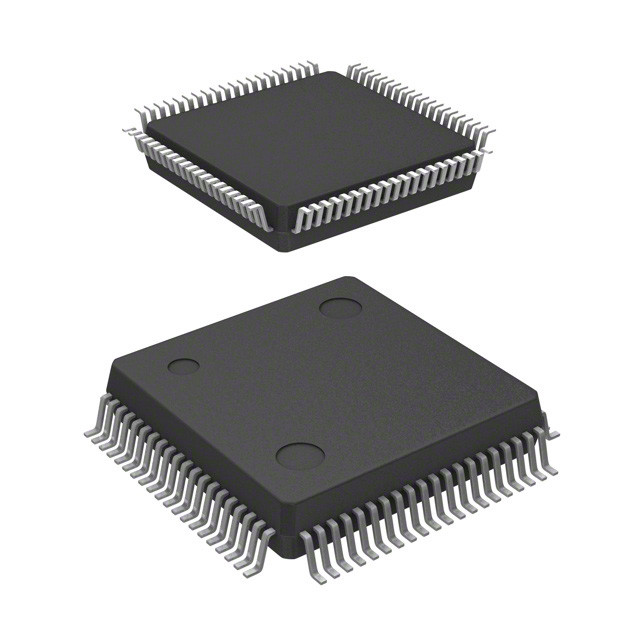

S29CD016J0MQFM030 IC FLASH 16MBIT PAR 56MHZ 80PQFP تكنولوجيات Infineon
| اسم العلامة التجارية | Infineon Technologies |
|---|---|
| رقم الموديل | S29CD016J0MQFM030 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | كيس مضاد للستاتيكية وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في المخزون |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نوع الذاكرة | غير متطاير | تنسيق الذاكرة | فلاش |
|---|---|---|---|
| التكنولوجيا | فلاش - ولا | حجم الذاكرة | 16 ميجابت |
| منظمة الذاكرة | 512 كيلو × 32 | واجهة الذاكرة | موازي |
| تردد الساعة | 56 ميغا هيرتز | اكتب Cycle Time - Word ، Page | 60ns |
| وقت الوصول | 54 نانو ثانية | الجهد - الإمدادات | 1.65 فولت ~ 2.75 فولت |
| درجة حرارة العمل | -40 درجة مئوية ~ 125 درجة مئوية (تا) | نوع التثبيت | جبل السطح |
| الحزمة / الحقيبة | 80-BQFP | حزمة أجهزة المورد | 80-PQFP (14 × 20) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| S29CD016J0MQFM030 | IC FLASH 16MBIT PAR 56MHZ 80PQFP | |
| S29CD016J0MQAM013 | IC FLASH 16MBIT PAR 56MHZ 80PQFP | |
| S29CD016J0MQAM113 | IC FLASH 16MBIT PAR 56MHZ 80PQFP | |
| S29CD016J0PQFM013 | IC FLASH 16MBIT PARALLEL 80PQFP | |
| S29CD016J1MQAM113 | IC FLASH 16MBIT PAR 56MHZ 80PQFP | |
| S29CD016J0JQFM110 | IC FLASH 16MBIT PAR 80PQFP | |
| S29CD016J0MQFI000 | IC FLASH 16MBIT PAR 56MHZ 80PQFP | |
| S29CD016J0PQAM010 | IC FLASH 16MBIT PARALLEL 80PQFP | |
| S29CD016J1JQAM010 | IC FLASH 16MBIT PAR 80PQFP | |
| S29CD016J0MQFM010 | IC FLASH 16MBIT PAR 56MHZ 80PQFP | |
| S29CD032J0MQFI000 | IC FLASH 32MBIT PAR 56MHZ 80PQFP | |
| S29CD016J0PQAM013 | IC FLASH 16MBIT PARALLEL 80PQFP | |
| S29CD016J0PQAM113 | IC FLASH 16MBIT PARALLEL 80PQFP | |
| S29CD016J0PQFM113 | IC FLASH 16MBIT PARALLEL 80PQFP | |
| S29CD016J1JQFM013 | IC FLASH 16MBIT PAR 80PQFP | |
| S29CD032J0MQFM013 | IC FLASH 32MBIT PAR 56MHZ 80PQFP | |
| S29CD032J0RQFM013 | IC FLASH 32MBIT PAR 75MHZ 80PQFP | |
| S29CD032J1MQFM013 | IC FLASH 32MBIT PAR 56MHZ 80PQFP | |
| S29CL016J0PQFM023 | IC FLASH 16MBIT PARALLEL 80PQFP | |
| S29CD016J0MQAM010 | IC FLASH 16MBIT PAR 56MHZ 80PQFP | |
| S29CD016J0PQFM010 | IC FLASH 16MBIT PARALLEL 80PQFP | |
| S29CD016J1JQFM010 | IC FLASH 16MBIT PAR 80PQFP | |
| S29CD032J0MQFM010 | IC FLASH 32MBIT PAR 56MHZ 80PQFP | |
| S29CD032J0PQFM010 | IC FLASH 32MBIT PARALLEL 80PQFP | |
| S29CD032J0RQFM010 | IC FLASH 32MBIT PAR 75MHZ 80PQFP | |
| S29CD032J1MQFM010 | IC FLASH 32MBIT PAR 56MHZ 80PQFP | |
| S29CL016J0JQFM030 | IC FLASH 16MBIT PAR 80PQFP | |
| S29CL016J0MQFM030 | IC FLASH 16MBIT PAR 56MHZ 80PQFP | |
| S29CL016J0PQFM020 | IC FLASH 16MBIT PARALLEL 80PQFP | |
| S29CL016J0PQFM030 | IC FLASH 16MBIT PARALLEL 80PQFP | |
| S29CL032J0JQAI000 | IC FLASH 32MBIT PAR 80PQFP | |
| S29CL032J0PQFM010 | IC FLASH 32MBIT PARALLEL 80PQFP | |
| S29CL032J0RQAI030 | IC FLASH 32MBIT PAR 75MHZ 80PQFP | |
| S29CD016J0MQFM013 | IC FLASH 16MBIT PAR 56MHZ 80PQFP | |
| S29CD016J0MQFM110 | IC FLASH 16MBIT PAR 56MHZ 80PQFP | |
| S29CD016J0MQFM113 | IC FLASH 16MBIT PAR 56MHZ 80PQFP | |
| S29CD016J0PQAM110 | IC FLASH 16MBIT PARALLEL 80PQFP |
منتوج وصف
تفاصيل المنتج
الوصف العام
عائلة S29CD-G Flash هي موقف انفجار ، تنشيط مزدوج ، قراءة / كتابة متزامنة عائلة ذاكرة فلاش مع VersatileI / OTM المصنعة على تكنولوجيا العملية 170 نانومتر.
السمات المميزة
مزايا الهندسة المعمارية■ عمليات القراءة والكتابة في وقت واحد
قراءة البيانات من بنك واحد أثناء تنفيذ حذف
وظائف البرنامج في البنك الآخر
- عدم وجود تأخير بين العمليات القراءة والكتابة
- بنية بنكين: بنك كبير / بنك صغير
75%/25%
■ حافلة بيانات x32 المحددة من قبل المستخدم
■ كتلة الحذاء المزدوجة
قطاعي الحمولة العلوي والسفلي في نفس الجهاز
■ بنية قطاعية مرنة
8 2K كلمة مزدوجة، 62 16K
كلمة مزدوجة، وثمانية قطاعات كلمة مزدوجة 2K
CD016G: ثمانية 2K كلمة مزدوجة، 32 16K
كلمة مزدوجة، وثمانية قطاعات كلمة مزدوجة 2K
■ قطاع السيليكون الآمن (256 بايت)
مصنع مغلق ويمكن التعرف عليه: 16 بايت للأمان
مصنع عشوائي رقم تسلسلي إلكتروني
باعتبارها علامة إلكترونية
■ تصنيع على تكنولوجيا عملية 170 نانومتر
■ واجهة البرمجة
- واجهات مع أي معالج عالي الأداء
عملية القراءة الخطية: 2، 4 و 8 مزدوجة
كلمة انفجار خطي مع أو بدون لف حول
■ تشغيل البرنامج
يقوم بإجراء كتابة متزامنة وغير متزامنة
عمليات إعدادات سجل تكوين الانفجار
بشكل مستقل
■ تشغيل إمدادات طاقة واحدة
تم تحسينها لقراءة وقراءة ومحو و 2.75 فولت
عمليات البرنامج
■ التوافق مع معايير JEDEC (JC42.4)
البرمجيات المتوافقة مع مصدر طاقة واحد فلاش
متوافق مع AMD/Fujitsu Am29LV/
ذاكرة فلاش MBM29LV و Am29F/MBM29F
خصائص الأداء
■ الوصول إلى قراءة عالية الأداء- أوقات الوصول الأولية/العشوائية 48 ns (32 Mb) و 54
ns (16 Mb)
أوقات الوصول السريعة من 7.5 ns (32 Mb) أو 9 ns (16 Mb)
■ استهلاك طاقة منخفض للغاية
وضع التفجير القراءة: 90 mA @ 75 MHz max
برنامج/محو: 50 مآ كحد أقصى
وضع الاستعداد: CMOS: 60 ميكروسكوب أقصى
■ مليون دورة كتابة لكل قطاع
■ الاحتفاظ بالبيانات لمدة 20 عامًا
■ التحكم المتعدد الاستخدامات
يُولّد جهدًا لإنتاج البيانات ويتسامح مع البيانات
الجهد المدخل كما هو محدد من قبل الجهد على
دبوس VIO
إشارات إدخال / إخراج متوافقة من 1.65 فولت إلى 3.60 فولت
ميزات البرنامج
■ حماية قطاعية مستمرة يجمع بين القطاعات الفردية والقطاع
مجموعات لمنع عمليات البرنامج أو الحذف
داخل هذا القطاع (يتطلب فقط مستويات VCC)
■ حماية قطاع كلمة المرور
يجمع بين القطاعات الفردية والقطاع
مجموعات لمنع عمليات البرنامج أو الحذف
داخل هذا القطاع باستخدام 64 بت يمكن تعريفها من قبل المستخدم
كلمة المرور
■ يدعم واجهة فلاش مشتركة (CFI)
■ إطلاق قفل برنامج التحايل
يقلل من وقت البرمجة الإجمالي عند الإصدار
تسلسلات أوامر البرنامج المتعددة
■ البيانات# استطلاعات الرأي وتبديل البتات
يقدم طريقة برمجية للكشف عن البرنامج أو
إتمام عملية الحذف
خصائص الأجهزة
■ إيقاف البرنامج/إعادة التشغيل ومحوه إيقاف/استمر
تعليق البرنامج أو حذف العمليات للسماح
القراءة أو البرمجة أو حذفها في نفس البنك
■ إعادة تعيين الأجهزة (RESET#) ، جاهز/شغيل# (RY/)
BY#) وإدخالات Write Protect (WP#)
■ مدخلات ACC
تسريع وقت البرمجة لتحقيق معدل أكبر من الإنتاجية
أثناء إنتاج النظام
■ خيارات الحزم
️ PQFP ذو 80 دبوس
80 كرة محصنة BGA
خيار حزمة خالية من Pb متاح أيضا
"الموت الجيد"
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | نصف موصل سايبرس |
| فئة المنتجات | وحدة التحكم بالذاكرة |
| السلسلة | CD-J |
| النوع | كتلة التمهيد |
| التعبئة | الصندوق |
| أسلوب التثبيت | SMD/SMT |
| نطاق درجة حرارة العمل | - 40 درجة مئوية إلى + 125 درجة مئوية |
| الحزمة | 80-BQFP |
| درجة حرارة العمل | -40°C ~ 125°C (TA) |
| واجهة | متوازية |
| إمدادات الجهد | 1.65 فولت ~ 2.75 فولت |
| حزمة الجهاز | 80-PQFP (20x20) |
| قدرة الذاكرة | 16M (512K x 32) |
| نوع الذاكرة | فلاش - لا |
| السرعة | 56 ميغاهرتز |
| الهندسة المعمارية | القطاع |
| شكل الذاكرة | (فلاش) |
| المعيار | واجهة فلاش مشتركة (CFI) |
| نوع الواجهة | متوازية |
| التنظيم | 512 كيلو × 32 |
| الحد الأقصى لتواريد الإمداد | 90 mA |
| عرض حافلة البيانات | 32 بت |
| فولتاج الإمداد - أقصى | 2.75 فولت |
| فولتاج التغذية - دقيقة | 2.5 فولت |
| الحزمة | PQFP-80 |
| الحد الأقصى للتردد | 56 ميغاهرتز |
| نوع التوقيت | غير متزامن متزامن |
| جزء المصنع# | الوصف | المصنع | مقارنة |
| S29CD016J0J0QFI030 الذاكرة |
فلاش، 512KX32، 54ns، PQFP80، QFP-80 | نصف موصل سايبرس | S29CD016J0MQFM030 مقابل S29CD016J0JQFI030 |
| S29CD016J0JQFI110 الذاكرة |
فلاش، 512KX32، 54ns، PQFP80، QFP-80 | نصف موصل سايبرس | S29CD016J0MQFM030 مقابل S29CD016J0JQFI110 |
| S29CD016J0MQFI012 الذاكرة |
فلاش، 512KX32، 54ns، PQFP80، خال من الرصاص، بلاستيك، MO-108CB-1، QFP-80 | نصف موصل سايبرس | S29CD016J0MQFM030 مقابل S29CD016J0MQFI012 |
| S29CD016J0MQFM010 الذاكرة |
فلاش، 512KX32، 54ns، PQFP80، QFP-80 | نصف موصل سايبرس | S29CD016J0MQFM030 مقابل S29CD016J0MQFM010 |
| S29CD016J0MQFM110 الذاكرة |
فلاش، 512KX32، 54ns، PQFP80، QFP-80 | نصف موصل سايبرس | S29CD016J0MQFM030 مقابل S29CD016J0MQFM110 |
| S29CD016J0JQFI112 الذاكرة |
فلاش، 512KX32، 54ns، PQFP80، خال من الرصاص، بلاستيك، MO-108CB-1، QFP-80 | نصف موصل سايبرس | S29CD016J0MQFM030 مقابل S29CD016J0JQFI112 |
| S29CD016J0J0QFI032 الذاكرة |
فلاش، 512KX32، 54ns، PQFP80، خال من الرصاص، بلاستيك، MO-108CB-1، QFP-80 | نصف موصل سايبرس | S29CD016J0MQFM030 مقابل S29CD016J0JQFI032 |
| S29CD016J0MQFI013 الذاكرة |
فلاش، 512KX32، 54ns، PQFP80، QFP-80 | نصف موصل سايبرس | S29CD016J0MQFM030 مقابل S29CD016J0MQFI013 |
| S29CD016J0PQFM110 الذاكرة |
فلاش، 512KX32، 54ns، PQFP80، QFP-80 | نصف موصل سايبرس | S29CD016J0MQFM030 مقابل S29CD016J0PQFM110 |
| S29CD016J0MQAM130 الذاكرة |
فلاش، 512KX32، 54ns، PQFP80، QFP-80 | نصف موصل سايبرس | S29CD016J0MQFM030 مقابل S29CD016J0MQAM130 |
الوصف
فلاش - NOR ذاكرة IC 16Mb (512K x 32) متوازية 56MHz 54ns 80-PQFP (20x20)
NOR فلاش متوازي/متسلسل 2.6V 16M-بيت 512K x 32 54ns سلة PQFP للسيارات 80Pin
