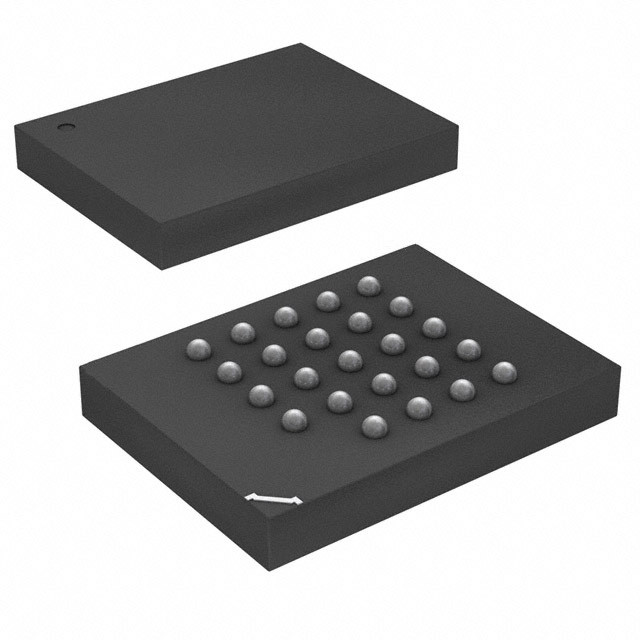

MX25L51245GXDI-10G IC FLASH 512MBIT SPI/QU 24CSPBGA ماكرونيكس

وصف عام

MX25L1005 هو CMOS 1،048، ذاكرة فلاش متسلسلة 576 بت ، والتي تم تكوينها كـ 131,072 x 8 داخلياً. يحتوي MX25L1005 على واجهة محيطية متسلسلة وبروتوكول برنامج يسمح بالعمل على حافلة بسيطة من 3 أسلاك.إشارات الحافلة الثلاثة هي مدخل الساعة (SCLK)، مدخل بيانات متسلسلة (SI) ، ومخرج بيانات متسلسلة (SO). يتم تمكين وصول SPI إلى الجهاز عن طريق مدخل CS #.
MX25L1005 توفر عملية قراءة متتالية على الشريحة بأكملها.
بعد إصدار أمر البرنامج / الحذف ، سيتم تنفيذ خوارزميات البرنامج / الحذف التلقائية التي تقوم ببرنامج / الحذف والتحقق من مواقع الصفحة أو القطاع / الكتلة المحددة.يتم تنفيذ أمر البرنامج على أساس الصفحة (256 بايت)، ويتم تنفيذ أمر الحذف على رقاقة أو قطاع ((4K-بايت) أو كتلة ((64K-بايت).
لتزويد المستخدم بسهولة في الواجهة ، يتم تضمين سجل الحالة للإشارة إلى حالة الشريحة.يمكن إصدار أمر قراءة الحالة للكشف عن حالة الانتهاء من البرنامج أو حذف العملية عن طريق بيت WIP.
عندما يكون الجهاز غير يعمل وCS # مرتفع ، يتم وضعه في وضع الاستعداد ويستقطب أقل من 10uA من التيار المستمر.
تستخدم MX25L1005 خلية الذاكرة الخاصة بـ MXIC ، والتي تخزن محتويات الذاكرة بشكل موثوق حتى بعد 100000 دورة برنامج ومحوها.

الخصائص

عامة
• واجهة محيطية متوافقة -- الوضع 0 والوضع 3
• 1،048،576 x هيكل 1 بت
• 32 قطاعًا متساويًا بـ 4K بايت لكل منهما
- أي قطاع يمكن مسحها بشكل فردي
• 2 كتلة متساوية مع 64K بايت كل
- أي كتلة يمكن حذفها بشكل فردي
• تشغيل مصدر طاقة واحد
- 2.7 إلى 3.6 فولت لقراءة وحذف وتشغيل البرامج
• الحماية من 100mA من -1V إلى Vcc +1V
• مضاد الكتابة منخفض Vcc من 1.5 فولت إلى 2.5 فولت

أداء

• أداء عالي
- وقت الوصول السريع: ساعة متسلسلة 85MHz (15pF + 1TTL Load) وساعة متسلسلة 66MHz (30pF + 1TTL Load)
- وقت البرنامج السريع: 1.4ms (عادة) و 5ms (حد أقصى) / صفحة (256-بايت لكل صفحة)
- وقت الحذف السريع: 60ms (عادة) و 120ms (أكثر) / القطاع (4K بايت لكل قطاع) ؛ 1s (عادة) و 2s (أكثر) / كتلة (64K بايت لكل كتلة)
• استهلاك طاقة منخفض
- تيار قراءة نشط منخفض: 12mA ((max.) عند 85MHz، 8mA ((max.) عند 66MHz و 4mA ((max.) عند 33MHz
- التيار النشط المنخفض: 15mA (أكثر)
- التيار النشط المنخفض: 15mA (أكثر)
- التيار الاحتياطي المنخفض: 10uA (أكثر)
- وضع إيقاف التشغيل العميق 1uA (معتاد)
• ما لا يقل عن 100000 دورة مسح / برنامج

ميزات البرنامج

• شكل بيانات المدخلات
- رمز 1 بايت
• حماية القفل
- بت حالة BP0 ~ BP1 يحدد حجم المنطقة التي يجب أن تكون البرمجيات محمية ضد تعليمات البرنامج والمسح.
• الحذف التلقائي والبرنامج التلقائي الخوارزمية
- يحذف وتحقق تلقائيًا من البيانات في القطاع المحدد
- Automatically programs and verifies data at selected page by an internal algorithm that automatically times the program pulse widths (Any page to be programed should have page in the erased state first)
• ميزة سجل الحالة
• الهوية الإلكترونية
- JEDEC 2 بايت معرف الجهاز
- أمر RES، 1 بايت معرف الجهاز

ميزات الأجهزة
• مدخلات SCLK
- مدخلات الساعة المتسلسلة
• إدخال SI
- إدخال البيانات المتسلسلة
• إنتاج SO
- إنتاج البيانات المتسلسلة
• دبوس WP#
- حماية الكتابة للأجهزة
• أمسك # دبوس
- توقف الشريحة دون إلغاء تحديد الشريحة
• الحزمة
- SOP 8 دبوس (150 مل)
- 8 أوزون الأرضية (2x3x0.6ملم) *
