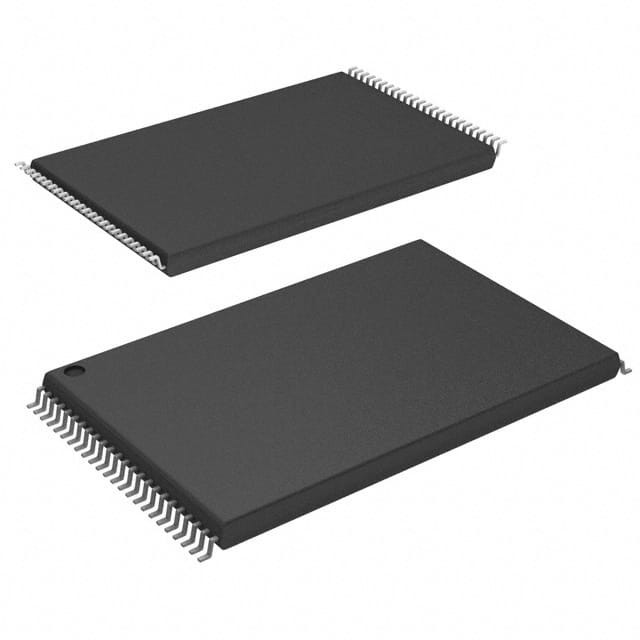

S29GL064S70TFI040 IC FLASH 64MBIT PARALLEL 48TSOP تقنيات إنفينيون

الوصف العام

عائلة S29GL-N من الأجهزة هي ذاكرة فلاش ذات طاقة واحدة من 3.0 فولت المصنعة باستخدام تقنية MirrorBit 110 nm. S29GL064N هي جهاز 64 ميغابايت منظم على 4,194،304 كلمة أو 8 ،388S29GL032N هو جهاز 32 ميجابايت097152 كلمة أو 4194،304 بايت. اعتمادا على رقم الطراز ، فإن الأجهزة لديها حافلة بيانات بعرض 16 بت فقط ، أو حافلة بيانات بعرض 16 بت يمكن أن تعمل أيضًا كحافلة بيانات بعرض 8 بت باستخدام مدخل BYTE #.يمكن برمجة الأجهزة إما في النظام المضيف أو في برامج EPROM القياسية.

السمات المميزة

المزايا المعمارية
■ تشغيل إمدادات طاقة واحدة
■ تصنيع على تقنية عملية MirrorBit 110 nm
■ منطقة قطاع السيليكون الآمن
قطاع 128 كلمة / 256 بايت للتعرف الدائم والآمن من خلال رقم تسلسلي إلكتروني عشوائي يبلغ 8 كلمات / 16 بايت ، يمكن الوصول إليه من خلال تسلسل أمر
تمت برمجتها وتحديدها في المصنع أو من قبل العميل
■ بنية قطاعية مرنة
64Mb (نموذج القطاع الموحد): 128kword (64KB)
64 ميجابايت (نموذج قطاع التشغيل): مائة وسبع وعشرين قطاع 32 كورد (64 كيلوبايت) + ثمانية قطاعات تشغيل 4Kword (8 كيلوبايت)
32 Mb (نماذج قطاعية موحدة): 64 قطاع 32Kword (64 KB)
32 Mb (نماذج قطاع التشغيل): 63 قطاع 32Kword (64 KB) + ثمانية قطاعات تشغيل 4Kword (8KB)
■ تحسين التحكم المتعدد الاستخدامات/OTM
يتم تحديد جميع مستويات المدخلات (مستويات مدخلات العنوان والتحكم و DQ) والمخرجات بالجهد على مدخلات VIO. نطاق VIO هو 1.65 إلى VCC
■ التوافق مع معايير JEDEC
يوفر التوافق بين البينات والبرمجيات لمصدر طاقة فلاش واحد، وحماية عالية من الكتابة غير المقصودة
■ 100000 دورة مسح نموذجية لكل قطاع
■ الاحتفاظ بالبيانات لمدة 20 عامًا

خصائص الأداء

■ أداء عالي
وقت الوصول 90 ثانية
عازل قراءة صفحة 8 كلمات / 16 بايت
وقت قراءة الصفحة
- 16 كلمة / 32 بايت كتابة العازل الذي يقلل من وقت البرمجة الإجمالي لتحديثات الكلمات المتعددة

■ استهلاك طاقة منخفض

25 مآ (معدل التيار الأولي للقراءة) ، 1 مآ (معدل التيار الأساسي لقراءة الصفحة)
50 mA عادي محوه / برنامج التيار
1 ميكرو أيه التيار النموذجي في وضع الاستعداد
■ خيارات الحزم
️ 48 نقطة TSOP
– 56-pin TSOP
بـ 64 كرة محصنة
48 كرة (بي جي إيه)

ميزات البرمجيات والأجهزة

■ ميزات البرمجيات
حماية القطاع المتقدمة: توفر حماية القطاع المستمرة وحماية القطاع من كلمة المرور
تعليق البرنامج واستئنافه: قراءة القطاعات الأخرى قبل إتمام عملية البرمجة
- مسح تعليق واستئناف: قراءة / برنامج القطاعات الأخرى قبل اكتمال عملية الحذف
# البيانات # استطلاع الرأي و تغيير البنود توفر حالة
متوافق مع CFI (واجهة فلاش مشتركة): يسمح للنظام المضيف بتحديد واستيعاب أجهزة فلاش متعددة
‬ إيقاف قفل برنامج التحايل يقلل من وقت برمجة الكلمات المتعددة
■ ميزات الأجهزة
إدخال WP # / ACC يسرع وقت البرمجة (عندما يتم تطبيق الجهد العالي) لتحقيق قدر أكبر من الإنتاج أثناء إنتاج النظام.يحمي القطاع الأول أو الأخير بغض النظر عن إعدادات حماية القطاع على نماذج القطاع الموحدة
إدخال إعادة ضبط الأجهزة (RESET#) إعادة ضبط الجهاز
إصدار Ready/Busy# (RY/BY#) يكتشف اكتمال دورة البرنامج أو محوه
