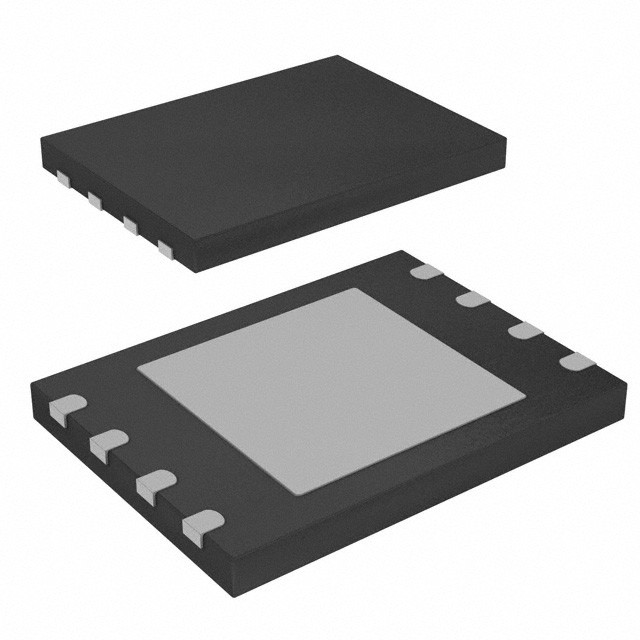

S25FL128LAGNFI010 IC FLASH 128MBIT SPI/QUAD 8WSON تكنولوجيات Infineon

الوصف العام

أجهزة Spansion S25FL128S و S25FL256S هي منتجات ذاكرة فلاش غير متقلبة تستخدم:
■ تكنولوجيا MirrorBit - التي تخزن بتين من البيانات في كل ترانزستور ذاكرة
■ بنية Eclipse - التي تحسن بشكل كبير أداء البرنامج ومحوه
■ الطباعة الحجرية العملية 65 نانومتر

هذه العائلة من الأجهزة تتصل بنظام مضيف عبر واجهة محيطية متسلسلة (SPI).يتم دعم المدخلات والمخرجات المتسلسلة التقليدية لـ SPI (SIngle I/O أو SIO) بالإضافة إلى الأوامر المتسلسلة الاختيارية لـ 2 بت (Dual I/O أو DIO) و 4 بت (Quad I/O أو QIO)هذه الواجهة ذات العرض المتعدد تسمى SPI Multi-I/O أو MIO. بالإضافة إلى ذلك ، تضيف عائلة FL-S دعمًا لأوامر قراءة معدل البيانات المزدوج (DDR) لـ SIO ، DIO ،و QIO التي نقل عنوان وقراءة البيانات على جانبي الساعة.

تتضمن بنية Eclipse بوفر برمجة الصفحة الذي يسمح ببرمجة ما يصل إلى 128 كلمة (256 بايت) أو 256 كلمة (512 بايت) في عملية واحدة ،مما يؤدي إلى برمجة فعالة أسرع ومحو أكثر من برنامج SPI من الجيل السابق أو خوارزميات الحذف.
غالباً ما يطلق على تنفيذ التعليمات البرمجية مباشرةً من ذاكرة الفلاش Execute-In-Place أو XIP. باستخدام أجهزة FL-S بمعدلات الساعة الأعلى المدعومة ، مع أوامر QIO أو DDR-QIO ، يتم تنفيذ التعليمات البرمجية من خلال تطبيقات التشغيل.معدل نقل القراءة التعليمات يمكن أن تتطابق أو تتجاوز الواجهة الموازية التقليدية، الذكريات الفلاشية غير المتزامن، أو مع تقليل عدد الإشارات بشكل كبير.
توفر منتجات S25FL128S و S25FL256S كثافة عالية إلى جانب المرونة والأداء السريع المطلوب من قبل مجموعة متنوعة من التطبيقات المدمجة.وتخزين البيانات.

الخصائص

■ الكثافة
128 ميجابايت (16 ميجابايت)
256 ميجابايت (32 ميجابايت)
■ واجهة محيطية متسلسلة (SPI)
- قطبية ساعة SPI وأوضاع المرحلة 0 و 3
خيار معدل البيانات المزدوج (DDR)
العناوين الموسعة: خيارات العناوين 24 أو 32 بت
مجموعة القيادة المتسلسلة وموافقة مع S25FL-A،
أسرة SPI S25FL-K و S25FL-P
مجموعة إدخال/إخراج متعددة ومتوافقة مع
عائلة S25FL-P SPI
■ قراءة الأوامر
عادي، سريع، مزدوج، رباعي، سريع DDR، مزدوج DDR، رباعي DDR
أوتوبوت - تشغيل أو إعادة تعيين وتنفيذ القراءة الطبيعية أو الرباعية
أمر تلقائيًا على عنوان محدد مسبقًا
بيانات واجهة فلاش مشتركة (CFI) لمعلومات التكوين
■ البرمجة (1.5 ميجابايت/ثانية)
خيارات عازل البرمجة 256 أو 512 بايت
برنامج صفحة الإدخال الرباعي (QPP) لأنظمة الساعة البطيئة
■ مسح (0.5 إلى 0.65 ميغابايت/ثانية)
خيار حجم القطاع الهجين - مجموعة مادية من 32 قطاعًا بـ 4 كيلوبايت
في أعلى أو أسفل مساحة العنوان مع جميع القطاعات المتبقية من
64 كيلوبايت ، للتوافق مع أجهزة S25FL من الجيل السابق
خيار القطاع الموحد - دائما حذف كتلة 256 كيلوبايت للبرمجيات
التوافق مع أعلى الكثافة والأجهزة المستقبلية.
■ ركوب الدراجات
100000 دورة مسح البرامج على أي قطاع نموذجي
■ احتفاظ البيانات
‬ 20 عامًا من الاحتفاظ بالبيانات
■ أدوات الأمان
مجموعة برنامج مرة واحدة (OTP) من 1024 بايت
حماية الكتلة:
– Status Register bits to control protection against program or
محو مجموعة متجاورة من القطاعات.
خيارات التحكم في الأجهزة والبرمجيات
حماية القطاع المتقدمة
حماية القطاع الفردية التي يتم التحكم فيها بواسطة رمز تشغيل أو كلمة مرور
■ تكنولوجيا Spansion® 65 nm MirrorBit مع بنية EclipseTM
■ فولتاج إمدادات النواة: 2.7V إلى 3.6V
■ إمدادات الجهد: 1.65 فولت إلى 3.6 فولت
حزم SO16 و FBGA
■ نطاق الحرارة:
الصناعية (-40°C إلى +85°C)
في السيارة (من -40 درجة مئوية إلى +105 درجة مئوية)
■ حزم (جميعها خالية من Pb)
‬ 16 رصاصة SOIC (300 مل)
️ WSON 6 × 8 ملم
بـ BGA-24 6 × 8 ملم
خيارات بصمة 5 × 5 كرة (FAB024) و 4 × 6 كرة (FAC024)
مرر جيد معروف ومرر اختبار معروف
