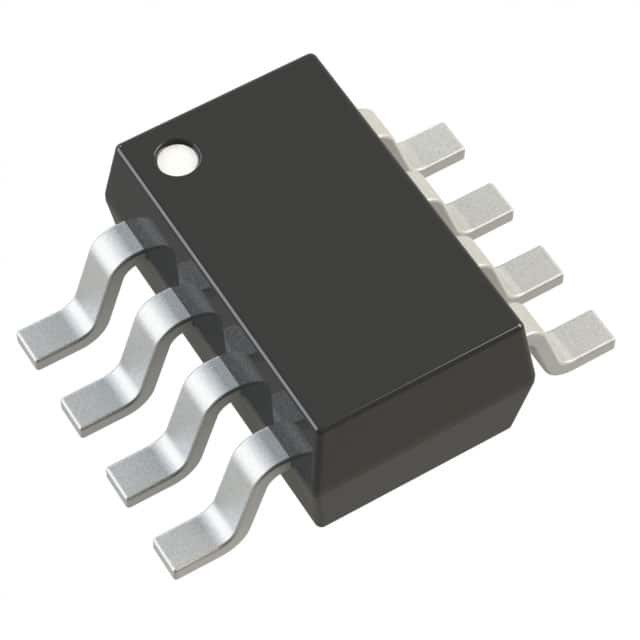

LT3009ESC8#TRMPBF IC REG LIN POS ADJ 20MA SC70-8 أجهزة التناظرية Inc.
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | LT3009ESC8#TRMPBF |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | كيس مضاد للستاتيكية وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في المخزون |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تكوين الإخراج | إيجابية | نوع الإخراج | قابلة للتعديل |
|---|---|---|---|
| عدد المنظمين | 1 | الجهد - المدخل (ماكس) | 20 فولت |
| الجهد - الخروج (دقيقة / ثابتة) | 0.6 فولت | الجهد - الخروج (ماكس) | 19.55 فولت |
| انقطاع الجهد (حد أقصى) | 0.45 فولت @ 20mA | التيار - الناتج | 20mA |
| التيار - الهدوء (Iq) | 6 | التيار - الإمدادات (بالأقصى) | 1 mA |
| PSRR | 72 ديسيبل (120 هرتز) | ميزات التحكم | تمكين |
| خصائص الحماية | التيار الزائد، درجة الحرارة الزائدة، القطبية العكسية | درجة حرارة العمل | -40 درجة مئوية ~ 125 درجة مئوية |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 8-VFSOP (0.049 بوصة ، العرض 1.25 مم) |
| حزمة أجهزة المورد | SC-70-8 |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| LT3009ESC8#TRMPBF | IC REG LIN POS ADJ 20MA SC70-8 | |
| LT3009ESC8-3.3#TRMPBF | IC REG LINEAR 3.3V 20MA SC70-8 | |
| LT3009ESC8-2.5#TRMPBF | IC REG LINEAR 2.5V 20MA SC70-8 | |
| LT3009ESC8-1.5#TRMPBF | IC REG LINEAR 1.5V 20MA SC70-8 | |
| LT3009ESC8-3.3#TRPBF | IC REG LINEAR 3.3V 20MA SC70-8 | |
| LT3009ESC8-5#TRMPBF | IC REG LINEAR 5V 20MA SC70-8 | |
| LT3009ESC8-1.8#TRMPBF | IC REG LINEAR 1.8V 20MA SC70-8 | |
| LT3009ESC8#TRPBF | IC REG LIN POS ADJ 20MA SC70-8 | |
| LT3009ESC8-2.5#TRPBF | IC REG LINEAR 2.5V 20MA SC70-8 | |
| LT3009ESC8-1.2#TRMPBF | IC REG LINEAR 1.2V 20MA SC70-8 | |
| LT3009ESC8-1.8#TRPBF | IC REG LINEAR 1.8V 20MA SC70-8 | |
| LT3009ESC8-1.2#TRPBF | IC REG LINEAR 1.2V 20MA SC70-8 | |
| LT3009ESC8-1.5#TRPBF | IC REG LINEAR 1.5V 20MA SC70-8 | |
| LT3009ESC8-5#TRPBF | IC REG LINEAR 5V 20MA SC70-8 | |
| LT3009ESC8 | IC REG LIN POS ADJ 20MA SC70-8 | |
| LT3009ESC8-1.2 | IC REG LINEAR 1.2V 20MA SC70 | |
| LT3009ESC8-1.5 | IC REG LINEAR 1.5V 20MA SC70 | |
| LT3009ESC8-1.8 | IC REG LINEAR 1.8V 20MA SC70 | |
| LT3009ESC8-2.5 | IC REG LINEAR 2.5V 20MA SC70 | |
| LT3009ESC8-3.3 | IC REG LINEAR 3.3V 20MA SC70 | |
| LT3009ESC8-5 | IC REG LINEAR 5V 20MA SC70 |
منتوج وصف
تفاصيل المنتج
الوصف
سلسلة LT®3007 هي منظمات خطية منخفضة الطاقة منخفضة الجهد (LDO). توفر الأجهزة تيارًا خروجيًا 20mA بتوتر انقطاع 300mV. التيار الساكن بدون حمولة هو 3μA.يظل تيار الدبوس الأرضي أقل من 5٪ من تيار الإخراج مع زيادة الحملفي حالة الإغلاقالتيار الهادئ أقل من 1μA.
المنظمات LT3007 تحسن الاستقرار والاستجابة العابرة مع مكثفات السيراميك منخفضة ESR ، والتي تتطلب الحد الأدنى من 2.2μF فقط.الجهات التنظيمية لا تتطلب إضافة ESR كما هو شائع مع الجهات التنظيمية الأخرىتتضمن دوائر الحماية الداخلية الحد من التيار الحالي، الحد من الحرارة، حماية البطارية العكسية وحماية التيار العكسية.
تعد سلسلة LT3007 مثالية للتطبيقات التي تتطلب قدرة محرك إخراج معتدلة إلى جانب استهلاك طاقة الاحتياطي المنخفض للغاية..5 فولت، 1.8 فولت، 2.5 فولت، 3.3 فولت و 5 فولت، وإصدار قابل للتعديل مع نطاق الجهد الخارجي من 0.6 فولت إلى 44.5 فولت. تتوفر LT3007 في حزمة TSOT-23 ذات الثماني قنوات محسنة حراريًا.
الخصائص
■ متسامح الخطأ FMEA:الخروج يبقى عند أو أقل من الجهد القياسي خلال
الدبوس المجاور قصير أو إذا ترك الدبوس عائماً
■ التيار الهادئ المنخفض للغاية: 3μA
■ نطاق الجهد المدخل: 2.0 فولت إلى 45 فولت
■ التيار الخارجي: 20mA
■ فولتاج الخروج: 300mV
■ الخروج القابل للتعديل (VADJ= VOUT(MIN) = 600mV)
■ فولتات الخروج الثابتة: 1.2V، 1.5V، 1.8V، 2.5V، 3.3V، 5V
■ تسامح الإخراج: ± 2% فوق الحمل والخط والحرارة
■ مستقرة مع ESR منخفضة، مكثفات الخروج السيراميكية (2.2μF الحد الأدنى)
■ تيار إيقاف: < 1μA
■ حماية الحد الحالي
■ حماية بطارية عكسية
■ حماية الحدود الحرارية
■ حزمة TSOT-23
التطبيق
■ السيارات■ أنظمة تعمل بالبطاريات ذات التيار المنخفض
■ مصادر الطاقة التي تبقيك على قيد الحياة
■ مراقبة عن بعد
■ عدادات المرافق
■ تطبيقات صناعية منخفضة الطاقة
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الأجهزة التناظرية / التكنولوجيا الخطية |
| فئة المنتجات | منظمات الجهد الخطي |
| السلسلة | - |
| التعبئة | التعبئة البديلة |
| الحزمة | 8-VFSOP (0.049، 1.25mm العرض) |
| درجة حرارة العمل | -40°C ~ 125°C |
| نوع التثبيت | جبل السطح |
| حزمة الجهاز | SC-70-8 |
| الجهد المدخل | 1.6 فولت ~ 20 فولت |
| التيار الخارجي | 20mA |
| الجهد الخارجي | 0.6 فولت ~ 19.5 فولت |
| طوبولوجيا المنظم | قابلة للتعديل الإيجابي |
| انخفاض في الجهد العادي | 0.28 فولت @ 20mA |
| عدد الجهات المنظمة | 1 جهاز تنظيم |
| الحدّ الحاليّ | 22mA |
الوصف
منظم الجهد الخطي IC مثبت قابل للتعديل 1 الخروج 0.6 فولت ~ 19.5 فولت 20mA SC-70-8
LT3009 - 3 碌A IQ، 20mA المنظمات الخطية انقطاع منخفضة
