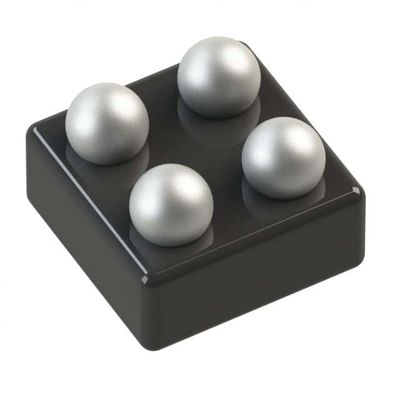

ADP151ACBZ-2.5-R7 IC REG LINEAR 2.5V 200MA 4WLCSP أجهزة مماثلة
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | ADP151ACBZ-2.5-R7 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | كيس مضاد للستاتيكية وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تكوين الإخراج | إيجابية | نوع الإخراج | مُثَبَّت |
|---|---|---|---|
| عدد المنظمين | 1 | الجهد - المدخل (ماكس) | 5.5 فولت |
| الجهد - الخروج (دقيقة / ثابتة) | 2.5 فولت | الجهد - الإخراج (الحد الأقصى) | - |
| انقطاع الجهد (حد أقصى) | 0.2 فولت @ 200 مللي أمبير | التيار - الناتج | 200 مللي أمبير |
| التيار - الهدوء (Iq) | 20 | التيار - الإمدادات (بالأقصى) | 350 |
| PSRR | - | ميزات التحكم | يُمكَِن |
| خصائص الحماية | التيار الزائد، درجة الحرارة الزائدة، قفل الجهد المنخفض (UVLO) | درجة حرارة العمل | -40 درجة مئوية ~ 125 درجة مئوية |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 4-WFBGA، WLCSP |
| حزمة أجهزة المورد | 4-WLCSP (0.76x0.76) | ||
| إبراز | رقاقة PMIC,PMIC IC,الدوائر المتكاملة لإدارة الطاقة,PMIC IC,Power Management Integrated Circuits |
||
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| ADP151ACBZ-2.5-R7 | IC REG LINEAR 2.5V 200MA 4WLCSP | |
| ADP151ACBZ-3.3-R7 | IC REG LINEAR 3.3V 200MA 4WLCSP | |
| ADP150ACBZ-1.8-R7 | IC REG LINEAR 1.8V 150MA 4WLCSP | |
| ADP150ACBZ-3.3-R7 | IC REG LINEAR 3.3V 150MA 4WLCSP | |
| ADP151ACBZ-2.8-R7 | IC REG LINEAR 2.8V 200MA 4WLCSP | |
| ADP150ACBZ-3.0-R7 | IC REG LINEAR 3V 150MA 4WLCSP | |
| ADP151ACBZ-3.0-R7 | IC REG LINEAR 3V 200MA 4WLCSP | |
| ADP151ACBZ-1.8-R7 | IC REG LINEAR 1.8V 200MA 4WLCSP | |
| ADP151ACBZ-2.85-R7 | IC REG LINEAR 2.85V 200MA 4WLCSP | |
| ADP151ACBZ-1.2-R7 | IC REG LINEAR 1.2V 200MA 4WLCSP | |
| ADP150ACBZ-2.85R7 | IC REG LINEAR 2.85V 150MA 4WLCSP | |
| ADP151ACBZ-1.5-R7 | IC REG LINEAR 1.5V 200MA 4WLCSP | |
| ADP151ACBZ-2.1-R7 | IC REG LINEAR 2.1V 200MA 4WLCSP | |
| ADP150ACBZ-2.5-R7 | IC REG LINEAR 2.5V 150MA 4WLCSP | |
| ADP151ACBZ-1.1-R7 | IC REG LINEAR 1.1V 200MA 4WLCSP | |
| ADP150ACBZ-2.6-R7 | IC REG LINEAR 2.6V 150MA 4WLCSP | |
| ADP150WACBZ-3.3-R7 | 150MA LDO 3.3 VOUT | |
| ADP150ACBZ-2.8-R7 | IC REG LINEAR 2.8V 150MA 4WLCSP | |
| ADP151ACBZ-2.75-R7 | IC REG LINEAR 2.75V 200MA 4WLCSP | |
| ADP150ACBZ-2.75R7 | IC REG LINEAR 2.75V 150MA 4WLCSP | |
| ADP151ACBZ-2.6-R7 | IC REG LINEAR 2.6V 200MA 4WLCSP | |
| ADP150WACBZ-3.0-R7 | 150MA LDO 3.0VOUT |
منتوج وصف
تفاصيل المنتج
وصف عام
الـ ADP151 هو جهاز تنظيم خطي ذو ضوضاء منخفضة جداً ، وذو انخفاض منخفض ، يعمل من 2.2 فولت إلى 5.5 فولت ويوفر ما يصل إلى 200 mA من التيار الخارجي.الجهد المنخفض من 140 mV عند حمل 200 mA يحسن الكفاءة ويسمح بالعمل على نطاق واسع من جهد المدخل.
الخصائص
الضوضاء المنخفضة للغاية: 9 ميكرو فولت rmsلا حاجة إلى مكثف تجاوز للضوضاء
مستقرة مع مكثفات مدخلات ومخرجات سيراميكية 1 μF
الحد الأقصى للتيار الخارجي: 200 mA
نطاق الجهد الدخالي: 2.2 فولت إلى 5.5 فولت
التيار الهادئ المنخفض IGND = 10 μA مع حمولة 0 IGND = 265 μA مع حمولة 200 mA
تيار إيقاف منخفض: < 1 μA
التوتر المنخفض: 140 mV عند حمل 200 mA
الدقة الأولية: ± 1٪
الدقة على الخط والحمل ودرجة الحرارة: ± 2.5%
16 خيار لجهد الخروج الثابت: 1.1 فولت إلى 3.3 فولت
أداء PSRR 70 ديسيبل عند 10 كيلو هرتز
الحد الأقصى للتيار الحالي وحماية الإفراط الحراري
إشعال المنطق
المقاومة الداخلية للانسحاب عند مدخل EN
حزمة TSOT ذات 5 قنوات
4 كرات، 0.4 ملم رمي WLCSP
التطبيقات
إمدادات الطاقة RF و VCO و PLLالهواتف المحمولة
الكاميرات الرقمية وأجهزة الصوت
المعدات المحمولة والموفرة بالبطاريات
بعد التنظيم من التيار الكهربائي إلى التيار الكهربائي
الأجهزة الطبية المحمولة
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الأجهزة التناظرية |
| فئة المنتجات | منظمات الجهد الخطي |
| السلسلة | ADP151 |
| التعبئة | التعبئة البديلة |
| وحدة الوزن | 0.002413 أوقية |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 4-WFBGA، WLCSP |
| درجة حرارة العمل | -40°C ~ 125°C |
| نوع التثبيت | جبل السطح |
| حزمة الجهاز | 4-WLCSP (0.76x0.76) |
| الجهد المدخل | ما يصل إلى 5.5 فولت |
| التيار الخارجي | 200mA |
| الجهد الخارجي | 2.5 فولت |
| طوبولوجيا المنظم | إيجابي ثابت |
| انخفاض في الجهد العادي | 0.135 فولت @ 200mA |
| عدد الجهات المنظمة | 1 جهاز تنظيم |
| الحدّ الحاليّ | 220mA |
| درجة حرارة العمل القصوى | + 125 درجة |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| الجهد المدخل-MAX | 5.5 فولت |
| التيار الخارجي | 200 مآ |
| الجهد المدخل-MIN | 2.2 فولت |
| الحزمة | WLCSP-4 |
الوصف
جهاز تنظيم الجهد الخطي IC إيجابي ثابت 1 مخرج 2.5 فولت 200mA 4-WLCSP (0.76x0.76)
جهاز تحكم LDO Pos 2.5V 0.2A 4-Pin WLCSP T / R
منظمات الجهد الخطي 200mA LDO 2.5Vout
