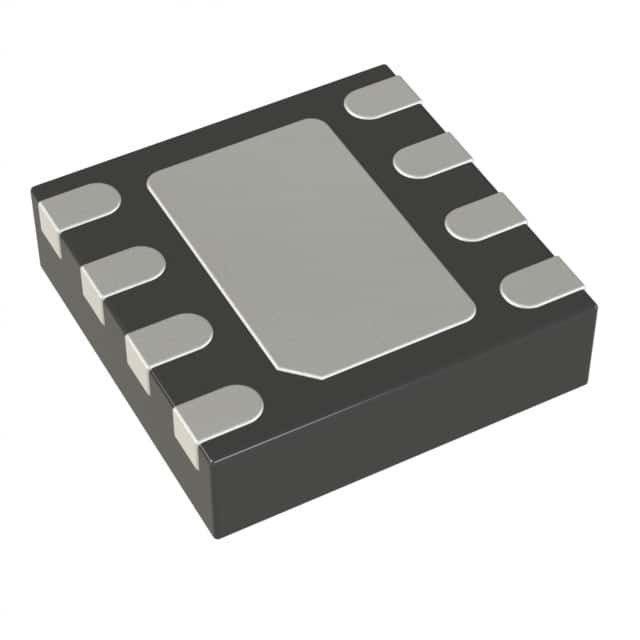

ADP125ACPZ-R7 IC REG LIN POS ADJ 500MA 8LFCSP أجهزة مماثلة
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | ADP125ACPZ-R7 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | كيس مضاد للستاتيكية وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تكوين الإخراج | إيجابية | نوع الإخراج | قابلة للتعديل |
|---|---|---|---|
| عدد المنظمين | 1 | الجهد - المدخل (ماكس) | 5.5 فولت |
| الجهد - الخروج (دقيقة / ثابتة) | 0.8 فولت | الجهد - الخروج (ماكس) | 5 فولت |
| انقطاع الجهد (حد أقصى) | 0.23 فولت @ 500 مللي أمبير | التيار - الناتج | 500 مللي أمبير |
| التيار - الهدوء (Iq) | 105 μA | التيار - الإمدادات (بالأقصى) | 280 μA |
| PSRR | 60 ديسيبل (10 كيلو هرتز ~ 100 كيلو هرتز) | ميزات التحكم | تمكين |
| خصائص الحماية | التيار الزائد، درجة الحرارة الزائدة، قفل الجهد المنخفض (UVLO) | درجة حرارة العمل | -40 درجة مئوية ~ 125 درجة مئوية |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 8-UFDFN وسادة مكشوفة ، CSP |
| حزمة أجهزة المورد | 8-LFCSP-UD (2x2) | ||
| إبراز | رقاقة PMIC,PMIC IC,الدوائر المتكاملة لإدارة الطاقة,PMIC IC,Power Management Integrated Circuits |
||
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| ADP125ACPZ-R7 | IC REG LIN POS ADJ 500MA 8LFCSP | |
| ADP225ACPZ-R7 | IC REG LINEAR POS ADJ 8LFCSP | |
| ADP124ACPZ-2.8-R7 | IC REG LINEAR 2.8V 500MA 8LFCSP | |
| ADP222ACPZ-2725-R7 | IC REG LINEAR 2.5V/2.7V 8LFCSP | |
| ADP222ACPZ-1218-R7 | IC REG LINEAR 1.2V/1.8V 8LFCSP | |
| ADP222ACPZ-3325-R7 | IC REG LINEAR 2.5V/3.3V 8LFCSP | |
| ADP124ACPZ-1.8-R7 | IC REG LINEAR 1.8V 500MA 8LFCSP | |
| ADP124ACPZ-3.0-R7 | IC REG LINEAR 3V 500MA 8LFCSP | |
| ADP222ACPZ-1833-R7 | IC REG LINEAR 1.8V/3.3V 8LFCSP | |
| ADP222ACPZ-1233-R7 | IC REG LINEAR 1.2V/3.3V 8LFCSP | |
| ADP222ACPZ-1825-R7 | IC REG LINEAR 1.8V/2.5V 8LFCSP | |
| ADP124ACPZ-3.3-R7 | IC REG LINEAR 3.3V 500MA 8LFCSP | |
| ADP222ACPZ-2818-R7 | IC REG LINEAR 1.8V/2.8V 8LFCSP | |
| ADP223ACPZ-R7 | IC REG LINEAR POS ADJ 8LFCSP | |
| ADP224ACPZ-2818-R7 | IC REG LINEAR 1.8V/2.8V 8LFCSP | |
| ADP124ACPZ-2.9-R7 | IC REG LINEAR 2.9V 500MA 8LFCSP | |
| ADP222ACPZ-1228-R7 | IC REG LINEAR 1.2V/2.8V 8LFCSP | |
| ADP222ACPZ-1528-R7 | IC REG LINEAR 1.5V/2.8V 8LFCSP | |
| ADP222ACPZ-1533-R7 | IC REG LINEAR 1.5V/3.3V 8LFCSP | |
| ADP222ACPZ-1815-R7 | IC REG LINEAR 1.5V/1.8V 8LFCSP | |
| ADP222ACPZ-1827-R7 | IC REG LINEAR 1.8V/2.7V 8LFCSP | |
| ADP222ACPZ-2827-R7 | IC REG LINEAR 2.7V/2.8V 8LFCSP | |
| ADP222ACPZ-3328-R7 | IC REG LINEAR 2.8V/3.3V 8LFCSP | |
| ADP222ACPZ-3330-R7 | IC REG LINEAR 3V/3.3V 8LFCSP |
منتوج وصف
تفاصيل المنتج
وصف عام
ADP124/ADP125 هي المنظمات الخطيّة ذات التيار الهادئ المنخفض، مع انخفاض التيار المنخفض. تم تصميمها للعمل من الجهد المدخل بين 2.3 فولت و5.5 فولت وتوفير ما يصل إلى 500 mA من التيار الخارجي.الجهد المنخفض من 130 mV عند حمل 500 mA يحسن الكفاءة ويسمح بالعمل على نطاق واسع من جهد المدخل.
الخصائص
نطاق طاقة الدخول: 2.3V إلى 5.5Vالحد الأقصى للتيار الخارجي 500 mA
إصدارات الجهد الخارجي الثابت والمعدل
1% دقة أولية
ما يصل إلى 31 خيار لجهد الخروج الثابت متاح من 1.75 فولت إلى 3.3 فولت
نطاق الجهد الخارجي القابل للتعديل من 0.8 فولت إلى 5.0 فولت
التوتر المنخفض جداً: 130 ميلو فولت
التيار الكهربائي الهادئ المنخفض: 45 ميكرو أيه
تيار إيقاف منخفض: < 1 μA
أداء PSRR ممتاز: 60 ديسيبل عند 100 كيلو هرتز
الاستجابة العابرة الممتازة للحمل / الخط
الأمثل للمكثفات السيراميكية الصغيرة 1.0 μF
الحد الأقصى للتيار الحالي وحماية الإفراط الحراري
إشعال المنطق
حزم MSOP و LFCSP المدمجة ذات ثمانية قنوات
التطبيقات
الكاميرات الرقمية وأجهزة الصوتالمعدات المحمولة والموفرة بالبطاريات
أجهزة قياس القراءة الآلية للقياس (AMR)
وحدات تحديد المواقع
أجهزة طبية
قوة نقطة الحمل
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الأجهزة التناظرية |
| فئة المنتجات | منظمات الجهد الخطي |
| السلسلة | ADP125 |
| التعبئة | التعبئة البديلة |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 8-UFDFN منصة مكشوفة، CSP |
| درجة حرارة العمل | -40°C ~ 125°C |
| نوع التثبيت | جبل السطح |
| حزمة الجهاز | 8-LFCSP-UD (2x2) |
| الجهد المدخل | 2.3 فولت ~ 5.5 فولت |
| التيار الخارجي | 500mA |
| الجهد الخارجي | 0.8 فولت ~ 5 فولت |
| طوبولوجيا المنظم | قابلة للتعديل الإيجابي |
| انخفاض في الجهد العادي | 0.13 فولت @ 500mA |
| عدد الجهات المنظمة | 1 جهاز تنظيم |
| الحدّ الحاليّ | 550mA |
| درجة حرارة العمل القصوى | + 125 درجة |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| الجهد المدخل-MAX | 5.5 فولت |
| التيار الخارجي | 500 mA |
| الجهد المدخل-MIN | 2.3 فولت |
| الحزمة | LFCSP-8 |
الوصف
جهاز تنظيم الجهد الخطي IC مثبت قابل للتعديل 1 مخرج 0.8 فولت ~ 5 فولت 500mA 8-LFCSP-UD (2x2)
جهاز تحكم LDO Pos 0.8V إلى 5V 0.5A 8-Pin LFCSP EP T / R
منظمات الجهد الخطي 5.5 فولت مدخل 500mA CMOS منخفض الهدوء
