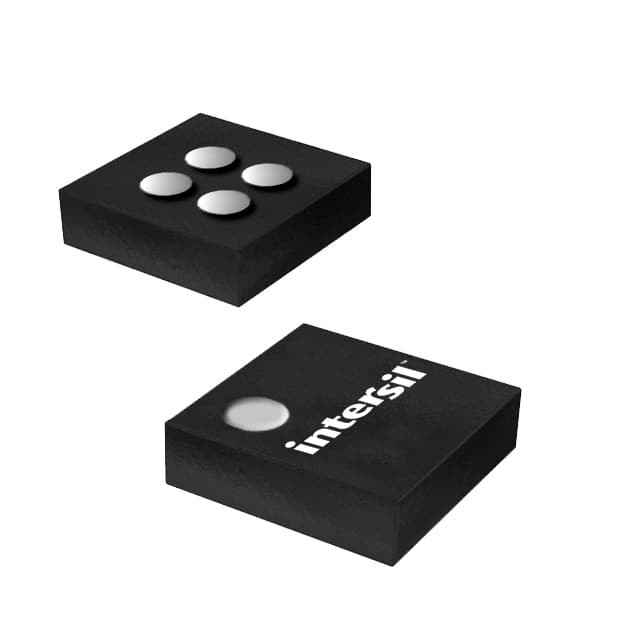

ISL9021AIINZ-T IC REG LINEAR 3.3V 250MA 4WLCSP رينيساس إلكترونيكس أمريكا Inc
| اسم العلامة التجارية | Renesas Electronics America Inc |
|---|---|
| رقم الموديل | ISL9021AIINZ-T |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في المخزون |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تكوين الإخراج | إيجابية | نوع الإخراج | مُثَبَّت |
|---|---|---|---|
| عدد المنظمين | 1 | الجهد - المدخل (ماكس) | 5.5 فولت |
| الجهد - الخروج (دقيقة / ثابتة) | 3.3 فولت | الجهد - الخروج (ماكس) | - |
| انقطاع الجهد (حد أقصى) | 0.25 فولت @ 250 مللي أمبير | التيار - الناتج | 250 مللي أمبير |
| الحالي - هادئ (Iq) | 50 | التيار - العرض (الحد الأقصى) | - |
| PSRR | 60dB ~ 50dB (1kHz ~ 1MHz) | ميزات التحكم | يُمكَِن |
| خصائص الحماية | التيار الزائد، درجة الحرارة الزائدة، القطبية العكسية، الدائرة القصيرة، البداية الناعمة | درجة حرارة العمل | -40°C ~ 85°C |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 4-UFBGA، WLCSP |
| حزمة أجهزة المورد | 4-WLCSP (1.16x0.98) | ||
| إبراز | رقاقة PMIC,PMIC IC,الدوائر المتكاملة لإدارة الطاقة,PMIC IC,Power Management Integrated Circuits |
||
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| ISL9021AIINZ-T | IC REG LINEAR 3.3V 250MA 4WLCSP | |
| ISL9021AIIKZ-T | IC REG LINEAR 2.85V 250MA 4WLCSP | |
| ISL9021AIIMZ-T | IC REG LINEAR 3V 250MA 4WLCSP | |
| ISL9021AIIBZ-T | IC REG LINEAR 1.5V 250MA 4WLCSP | |
| ISL9021AIICZ-T | IC REG LINEAR 1.8V 250MA 4WLCSP | |
| ISL9021AIIFZ-T | IC REG LINEAR 2.5V 250MA 4WLCSP | |
| ISL9021AIIUZ-T | IC REG LINEAR 3.1V 250MA 4WLCSP | |
| ISL9021AIIWZ-T | IC REG LINEAR 1.2V 250MA 4WLCSP | |
| ISL9021II1Z-T | IC REG LINEAR 1.1V 250MA 4WLCSP | |
| ISL9021II2Z-T | IC REG LINEAR 2.1V 250MA 4WLCSP | |
| ISL9021II3Z-T | IC REG LINEAR 1.3V 250MA 4WLCSP | |
| ISL9021II4Z-T | IC REG LINEAR 1V 250MA 4WLCSP | |
| ISL9021IIBZ-T | IC REG LINEAR 1.5V 250MA 4WLCSP | |
| ISL9021IICZ-T | IC REG LINEAR 1.8V 250MA 4WLCSP | |
| ISL9021IIFZ-T | IC REG LINEAR 2.5V 250MA 4WLCSP | |
| ISL9021IIGZ-T | IC REG LINEAR 2.7V 250MA 4WLCSP | |
| ISL9021IIJZ-T | IC REG LINEAR 2.8V 250MA 4WLCSP | |
| ISL9021IIKZ-T | IC REG LINEAR 2.85V 250MA 4WLCSP | |
| ISL9021IIMZ-T | IC REG LINEAR 3V 250MA 4WLCSP | |
| ISL9021IINZ-T | IC REG LINEAR 3.3V 250MA 4WLCSP | |
| ISL9021IIPZ-T | IC REG LINEAR 1.85V 250MA 4WLCSP | |
| ISL9021IIRZ-T | IC REG LINEAR 2.6V 250MA 4WLCSP | |
| ISL9021IISZ-T | IC REG LINEAR 1.6V 250MA 4WLCSP | |
| ISL9021IITZ-T | IC REG LINEAR 1.9V 250MA 4WLCSP | |
| ISL9021IIWZ-T | IC REG LINEAR 1.2V 250MA 4WLCSP | |
| ISL9021IIYZ-T | IC REG LINEAR 0.9V 250MA 4WLCSP |
منتوج وصف
تفاصيل المنتج
ISL9021A هو LDO واحد يوفر أداءً مرتفعًا وجهد مدخل منخفض وPSRR مرتفع. ويوفر تيار حمل مستمر مضمون 250mA وهو مستقر مع 1μF إلى 4.7μF من سعة الإخراج (± 30%) مع نطاق ESR من 5mΩ إلى 400mΩ.
الخصائص
• LDO عالية الأداء مع 250mA يضمن التيار الخارجي المستمر
• نطاق الجهد المدخل: 1.5 فولت إلى 5.5 فولت
• نطاق الجهد الخارجي: 1.2V إلى 3.3V
• ارتفاع PSRR: 75dB @ 10kHz ، 50dB @ 1MHz
• التيار الهادئ المنخفض: 35μA
• التوتر الخارجي: < 150mV @ 250mA
• مستقرة مع 1μF إلى 4.7μF سعة الإخراج (± 30٪) مع نطاق ESR من 5mΩ إلى 400mΩ
• ±1.8٪ دقة الإخراج فوق درجة الحرارة / الحمل / الخط
• الحدود بداية ناعمة تدخل التيار الكهربائي زيادة خلال تمكين
• الحد من التيار الحالي وحماية من الحرارة الزائدة
• نطاق درجة حرارة التشغيل من -40°C إلى +85°C
• متوفرة في حزمة WLCSP ذات 4 عائقات 2mmx2mm و 1.6mmx1.6mm 6 Ld μTDFN
• خالية من Pb (متوافقة مع RoHS)
التطبيقات
• أجهزة الكمبيوتر المحمولة، الهواتف المحمولة والهواتف الذكية
• أدوات محمولة، مشغلات MP3
• الأجهزة المحمولة، بما في ذلك الأجهزة الطبية المحمولة
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | رينيساس |
| فئة المنتجات | منظمات الجهد الخطي |
| السلسلة | ISL9021A |
| التعبئة | الشريط والفكرة (TR) |
| وحدة الوزن | 0.002413 أوقية |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 4-UFBGA، CSPBGA |
| درجة حرارة العمل | -40°C ~ 85°C |
| نوع التثبيت | جبل السطح |
| نوع الإخراج | ثابتة |
| حزمة الجهاز | 4-WLCSP (2x2) |
| الجهد المدخل | ما يصل إلى 5.5 فولت |
| عدد المخرجات | 1 الناتج |
| التيار الخارجي | 250mA |
| الجهد الخارجي | 3.3 فولت |
| طوبولوجيا المنظم | إيجابي ثابت |
| انخفاض في الجهد العادي | 0.15 فولت @ 250mA |
| عدد الجهات المنظمة | 1 جهاز تنظيم |
| الحدّ الحاليّ | 260mA |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| الجهد الخارجي | 3.3 فولت |
| الجهد المدخل-MAX | 5.5 فولت |
| التيار الخارجي | 1 أ |
| الجهد المدخل-MIN | 1.5 فولت |
| دقة تنظيم الجهد | +/- 0.8٪ |
| الحزمة | WLCSP-4 |
| الجهد الخارجي | 0.15 فولت عند 250 mA |
| الجهد الخارجي القصوى | 0.25 فولت عند 250 mA |
الوصف
جهاز تنظيم الجهد الخطي IC إيجابي ثابت 1 مخرج 3.3V 250mA 4-WLCSP (2x2)
جهاز تحكم LDO Pos 3.3V 0.25A 4-Pin WLCSP T / R
منظمات الجهد LDO W / LW الضوضاء HI PSRR LW IQ 1 2 X 1 0
