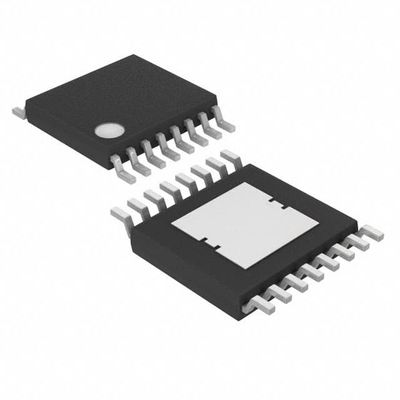

MAX8869EUE18+T IC REG LIN POS ADJ 1A 16TSSOP أجهزة مماثلة Inc./ماكسيم متكاملة
| اسم العلامة التجارية | Analog Devices Inc./Maxim Integrated |
|---|---|
| رقم الموديل | MAX8869EUE18+T |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | كيس مضاد للستاتيكية وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تكوين الإخراج | إيجابية | نوع الإخراج | قابل للتعديل (ثابت) |
|---|---|---|---|
| عدد المنظمين | 1 | الجهد - المدخل (ماكس) | 5.5 فولت |
| الجهد - الخروج (دقيقة / ثابتة) | 0.8 فولت (1.8 فولت) | الجهد - الخروج (ماكس) | 5 فولت |
| انقطاع الجهد (حد أقصى) | - | التيار - الإخراج | 1 أ |
| التيار - الهدوء (Iq) | 2 مللي أمبير | التيار - العرض (الحد الأقصى) | 2.5 مللي أمبير |
| PSRR | 54dB (100kHz) | ميزات التحكم | التمكين ، إعادة التعيين ، البداية الناعمة |
| ميزات الحماية | زيادة التيار ، الحرارة الزائدة ، ماس كهربائى | درجة حرارة العمل | -40°C ~ 85°C (TA) |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 16-TSSOP (0.173 بوصة ، عرض 4.40 ملم) وسادة مكشوفة |
| حزمة أجهزة المورد | 16-TSSOP-EP |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| MAX8869EUE18+T | IC REG LIN POS ADJ 1A 16TSSOP | |
| MAX8869EUE18+ | IC REG LIN POS ADJ 1A 16TSSOP | |
| MAX1793EUE25+ | IC REG LIN POS ADJ 1A 16TSSOP | |
| MAX1793EUE33+ | IC REG LIN POS ADJ 1A 16TSSOP | |
| MAX8869EUE33+ | IC REG LIN POS ADJ 1A 16TSSOP | |
| MAX8869EUE50+ | IC REG LIN POS ADJ 1A 16TSSOP | |
| MAX1793EUE33+T | IC REG LIN POS ADJ 1A 16TSSOP | |
| MAX1793EUE25+T | IC REG LIN POS ADJ 1A 16TSSOP | |
| MAX1793EUE33/V+ | IC REG LIN POS ADJ 1A 16TSSOP | |
| MAX8869EUE33+T | IC REG LIN POS ADJ 1A 16TSSOP | |
| MAX8869EUE10+ | IC REG LIN POS ADJ 1A 16TSSOP | |
| MAX1793EUE18+ | IC REG LIN POS ADJ 1A 16TSSOP | |
| MAX8869EUE50+T | IC REG LIN POS ADJ 1A 16TSSOP | |
| MAX8869EUE25+ | IC REG LIN POS ADJ 1A 16TSSOP | |
| MAX1793EUE15+ | IC REG LIN POS ADJ 1A 16TSSOP | |
| MAX8869EUE25+T | IC REG LIN POS ADJ 1A 16TSSOP | |
| MAX1793EUE50+T | IC REG LIN POS ADJ 1A 16TSSOP | |
| MAX1793EUE18+T | IC REG LIN POS ADJ 1A 16TSSOP | |
| MAX1793EUE15+T | IC REG LIN POS ADJ 1A 16TSSOP | |
| MAX1793EUE33/V+T | IC REG LIN POS ADJ 1A 16TSSOP | |
| MAX1793EUE50+ | IC REG LIN POS ADJ 1A 16TSSOP | |
| MAX8869EUE10+T | IC REG LIN POS ADJ 1A 16TSSOP | |
| MAX1793EUE18 | IC REG LIN POS ADJ 1A 16TSSOP | |
| MAX8869EUE18+TG52 | IC REG LIN POS ADJ 1A 16TSSOP | |
| MAX8869EUE25+TG52 | IC REG LIN POS ADJ 1A 16TSSOP | |
| MAX1793EUE50+TG077 | IC REG LIN POS ADJ 1A 16TSSOP | |
| MAX8869EUE33/GG8 | IC REG LIN POS ADJ 1A 16TSSOP | |
| MAX1793EUE20+ | IC REG LINEAR POS ADJ 1A 16TSSOP |
منتوج وصف
تفاصيل المنتج
الوصف العام
وحدات إدارة الطاقة MAX886/MAX888 هي أنظمة طاقة كاملة للهواتف اللاسلكية والأقمار الصناعية. تعمل الأجهزة من بطاريات NiCd/NiMH من 3 إلى 6 خلايا أو من بطاريات Li-Ion من 1 أو 2 خلايا.وهي تتضمن كفاءة عالية، محول DC-DC منخفض ، مضخة شحن 5 فولت خاضعة للتنظيم ، وأربعة منظمين خطيين. يوفر المنظمون الطاقة لقسم SIM و LCD و BB و DSP و RF من جهاز الهاتف الخلوي.محول الخطوة إلى أسفل ومخرجات المنظم الخطي قابلة للتعديل بواسطة DACs الداخلية 4 بت، قابل للبرمجة من خلال الواجهة المتسلسلة المتوافقة مع I2CTM. يقوم نظام زر تشغيل / إيقاف بتفعيل وضع إيقاف 5μA منخفضة الطاقة.كما يحتوي الأجهزة على مخرج كاشف بطارية منخفضة ومؤقت بدء داخلي.
الخصائص
* كفاءة 90٪، 500mA محول خطوة إلى أسفل* اثنين من 100mA DAC-تحكم LDOs
واحد من 200mA DAC-تحكم LDO
واحد 20mA DAC-تحكم LDO
* عملية NiCd أو NiMH من 3 إلى 6 خلايا
العملية ذات الخلية الواحدة أو الخلايا الثنائية
* +2.7 فولت إلى +12 فولت نطاق الجهد المدخل
* 250μA في حالة الاستعداد (PFM) تيار هادئ
* 5μA التيار الافتراضي
* واجهة سلسلية متوافقة مع I2C
* قابل للاختيار 375kHz، 535kHz، 670kHz، 925kHz
(أو قابل للمزامنة) تردد التبديل
* إعادة تشغيل القيادة و توقيت بدء التشغيل
* حماية الحرارة من الإفراط
* الزر الضغط على التحكم / إيقاف
* حزمة TQFP ذات 32 دبوسًا توفير المساحة (7mm x 7mm)
التطبيقات
الهواتف الصناعيةالراديو المحمول الخاص (PMR)
الهواتف اللاسلكية
أجهزة الهاتف الخلوية GSM/PCS
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | ماكسيم متكاملة |
| فئة المنتجات | منظمات الجهد الخطي |
| السلسلة | ماكس 8869 |
| التعبئة | التعبئة البديلة للشريط والفكرة (TR) |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 16-TSSOP (0.173، 4.40mm العرض) منصة مكشوفة |
| درجة حرارة العمل | -40°C ~ 85°C |
| نوع التثبيت | جبل السطح |
| نوع الإخراج | ثابتة |
| حزمة الجهاز | 16-TSSOP-EP |
| الجهد المدخل | 2.7 فولت ~ 5.5 فولت |
| عدد المخرجات | 1 الناتج |
| التيار الخارجي | 1A |
| الجهد الخارجي | 1.8 فولت، 0.8 فولت ~ 5 فولت |
| طوبولوجيا المنظم | إيجابي ثابت أو قابل للتعديل |
| انخفاض في الجهد العادي | - |
| عدد الجهات المنظمة | 1 جهاز تنظيم |
| الحدّ الحاليّ | - |
| Pd-تفريغ الطاقة | 1.5 واط |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| الجهد الخارجي | 1.8 فولت |
| الجهد المدخل-MAX | 5.5 فولت |
| التيار الخارجي | 1 أ |
| الجهد المدخل-MIN | + 2.7 فولت |
| تنظيم الحمل | 2 ٪ |
| دقة تنظيم الجهد | 1 ٪ |
| الجزء # - الأسماء المستعارة | ماكس 8869 |
| الحزمة | TSSOP-EP-16 |
| إيب-إدخال-التحيز-التيار | 2.5 مآ |
| الجهد الخارجي | 0.0002 فولت عند 1 mA |
| الجهد الخارجي القصوى | 350 ميلو فولت عند 1 A |
| نظام الخط | 0.1 ٪ |
مكونات متوافقة وظيفياً
شكل، حزمة، مكون متوافق وظيفيا
| جزء المصنع# | الوصف | المصنع | مقارنة |
| MAX8869EUE18+ دوائر الطاقة |
منظم LDO إيجابي ثابت / قابل للتعديل ، 0.8V Min ، 5V Max ، 0.35V Dropout ، CMOS ، PDSO16 ، 4.40 MM ، 1.10 MM HEIGHT ، 0.65 MM PITCH ، MO-153AC ، TSSOP-16 | المنتجات المتكاملة | MAX8869EUE18+T مقابل MAX8869EUE18+ |
| MAX8869EUE18 دوائر الطاقة |
جهاز تحكم LDO إيجابي ثابت / قابل للتعديل ، انخفاض 0.35 فولت ، PDSO16 ، 4.40MM ، 1.10MM ارتفاع ، 0.65MM PITCH ، MO-153AC ، TSSOP-16 | شركة روتشستر الإلكترونية | MAX8869EUE18+T مقابل MAX8869EUE18 |
| MAX8869EUE18-T دوائر الطاقة |
منظم LDO إيجابي ثابت / قابل للتعديل ، 0.8V Min ، 5V Max ، 0.35V Dropout ، CMOS ، PDSO16 ، 4.40 MM ، 1.10 MM HEIGHT ، 0.65 MM PITCH ، MO-153AC ، TSSOP-16 | المنتجات المتكاملة | MAX8869EUE18+T مقابل MAX8869EUE18-T |
الوصف
جهاز تنظيم التوتر الخطي IC إيجابي ثابت أو قابل للتعديل 1 مخرج 1.8V ، 0.8 V ~ 5 V 1A 16-TSSOP-EP
منظومة الجهد LDO 1A منظومة خطية MicroCap
