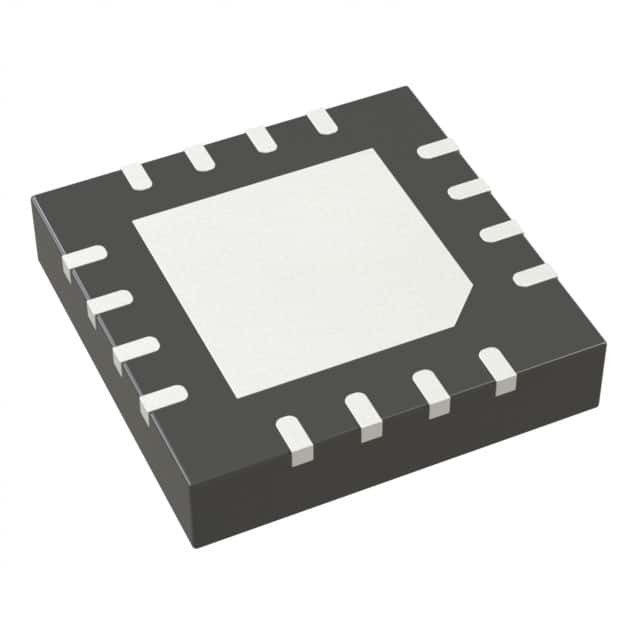

ADP1753ACPZ-R7 IC REG LIN POS ADJ 800MA 16LFCSP أجهزة مماثلة
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | ADP1753ACPZ-R7 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | كيس مضاد للستاتيكية وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في المخزون |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تكوين الإخراج | إيجابية | نوع الإخراج | قابلة للتعديل |
|---|---|---|---|
| عدد المنظمين | 1 | الجهد - المدخل (ماكس) | 3.6 فولت |
| الجهد - الخروج (دقيقة / ثابتة) | 0.75 فولت | الجهد - الخروج (ماكس) | 3.3 فولت |
| انقطاع الجهد (حد أقصى) | 0.14 فولت @ 800mA | التيار - الإخراج | 800 مللي أمبير |
| التيار - الهدوء (Iq) | 800 | التيار - الإمدادات (بالأقصى) | 1.2 مللي أمبير |
| PSRR | 65dB ~ 51dB (1 كيلو هرتز ~ 100 كيلو هرتز) | ميزات التحكم | تمكين ، قوة جيدة ، بداية ناعمة |
| خصائص الحماية | التيار الزائد، درجة الحرارة الزائدة، القطبية العكسية | درجة حرارة العمل | -40 درجة مئوية ~ 125 درجة مئوية |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 16-WQFN وسادة مكشوفة ، CSP |
| حزمة أجهزة المورد | 16-LFCSP (4x4) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| ADP1753ACPZ-R7 | IC REG LIN POS ADJ 800MA 16LFCSP | |
| ADP1755ACPZ-R7 | IC REG LIN POS ADJ 1.2A 16LFCSP | |
| ADP1740ACPZ-2.5-R7 | IC REG LINEAR 2.5V 2A 16LFCSP | |
| ADP1752ACPZ-1.2-R7 | IC REG LINEAR 1.2V 800MA 16LFCSP | |
| ADP1752ACPZ-1.1-R7 | IC REG LINEAR 1.1V 800MA 16LFCSP | |
| ADP1752ACPZ-1.5-R7 | IC REG LINEAR 1.5V 800MA 16LFCSP | |
| ADP1754ACPZ-2.5-R7 | IC REG LINEAR 2.5V 1.2A 16LFCSP | |
| ADP1754ACPZ-1.5-R7 | IC REG LINEAR 1.5V 1.2A 16LFCSP | |
| ADP1752ACPZ-1.0-R7 | IC REG LINEAR 1V 800MA 16LFCSP | |
| ADP1752ACPZ-2.5-R7 | IC REG LINEAR 2.5V 800MA 16LFCSP | |
| ADP1752ACPZ-1.8-R7 | IC REG LINEAR 1.8V 800MA 16LFCSP | |
| ADP1754ACPZ-1.1-R7 | IC REG LINEAR 1.1V 1.2A 16LFCSP | |
| ADP1754ACPZ-1.8-R7 | IC REG LINEAR 1.8V 1.2A 16LFCSP | |
| ADP1754ACPZ-1.0-R7 | IC REG LINEAR 1V 1.2A 16LFCSP | |
| ADP1754ACPZ-1.2-R7 | IC REG LINEAR 1.2V 1.2A 16LFCSP | |
| ADP1754ACPZ-1.3-R7 | IC REG LINEAR 1.3V 1.2A 16LFCSP | |
| ADP1740ACPZ-1.3-R7 | IC REG LINEAR 1.3V 2A 16LFCSP | |
| ADP1740ACPZ-1.5-R7 | IC REG LINEAR 1.5V 2A 16LFCSP | |
| ADP1740ACPZ-1.0-R7 | IC REG LINEAR 1V 2A 16LFCSP | |
| ADP1740ACPZ-1.1-R7 | IC REG LINEAR 1.1V 2A 16LFCSP | |
| ADP1740ACPZ-1.2-R7 | IC REG LINEAR 1.2V 2A 16LFCSP | |
| ADP1741ACPZ-R7 | IC REG LINEAR POS ADJ 2A 16LFCSP | |
| ADP1740ACPZ-1.8-R7 | IC REG LINEAR 1.8V 2A 16LFCSP | |
| ADP1752ACPZ-1.25R7 | IC REG LINEAR 1.2V 800MA 16LFCSP | |
| ADP1752ACPZ-0.75R7 | IC REG LIN 0.75V 800MA 16LFCSP | |
| ADP1754ACPZ-0.75R7 | IC REG LINEAR 0.75V 1.2A 16LFCSP | |
| ADP1740ACPZ-0.75R7 | IC REG LINEAR 0.75V 2A 16LFCSP | |
| ADP1755ACPZ | ADP1755ACPZ |
منتوج وصف
تفاصيل المنتج
وصف عام
ADP1752/ADP1753 هي منظمات CMOS خطية منخفضة الانقطاع تعمل من 1.6 فولت إلى 3.6 فولت وتوفر ما يصل إلى 800 mA من التيار الخارجي.هذه VIN / VOUT منخفضة LDOs مثالية لتنظيم نانومتر FPGA الهندسة التي تعمل من 2.5 فولت إلى 1.8 فولت I / O السكك الحديدية ، ولإمداد طاقة الجهد الأساسي إلى 0.75 فولت. باستخدام بنية خاصة متقدمة ، فإنها توفر نسبة رفض إمدادات الطاقة العالية (PSRR) وضوضاء منخفضة ،وتحقيق خط ممتازة وحمل استجابة عابرة مع 4 صغيرة فقطمكثف إخراج سيراميكي بقيمة 7 ميكرو فرت.
الخصائص
الحد الأقصى لتلك الكهرباء: 0.8 Aنطاق الجهد الدخالي: 1.6 فولت إلى 3.6 فولت
تيار إيقاف منخفض: < 2 μA
الجهد المنخفض جداً: 70 mV @ 0.8 A
الدقة الأولية: ± 1٪
الدقة على الخط والحمل ودرجة الحرارة: ± 2٪
7 خيارات لجهد الخروج الثابت مع بداية ناعمة من 0.75 فولت إلى 2.5 فولت (ADP1752)
خيار الجهد الخارجي القابل للتعديل مع بداية ناعمة من 0.75 فولت إلى 3.3 فولت (ADP1753)
ارتفاع PSRR 65 dB @ 1 kHz 65 dB @ 10 kHz 54 dB @ 100 kHz
23 ميكرو فولت rms عند خروج 0.75 فولت
مستقرة مع مكثف الخروج السيراميكي الصغير 4.7 μF
استجابة ممتازة للحمل والخط
حماية الحد من التيار الحالي والإفراط الحراري
مؤشر الطاقة
تم تمكين التحكم بالمنطق
حماية التيار العكسي
التطبيقات
أجهزة الكمبيوتر الخادممكونات الذاكرة
معدات الاتصالات
معدات الشبكة
إمدادات DSP/FPGA/معالج صغير
معدات الأجهزة/أنظمة جمع البيانات
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الأجهزة التناظرية |
| فئة المنتجات | منظمات الجهد الخطي |
| مفر | أجهزة التناظرية |
| السلسلة | - |
| الحزمة | الشريط والفكرة (TR) الشريط المقطوع (CT) Digi-Reel® |
| حالة المنتج | نشط |
| تكوين الإخراج | إيجابية |
| نوع الإخراج | قابلة للتعديل |
| عدد الجهات المنظمة | 1 |
| الجهد الدخالي القصوى | 3.6 فولت |
| الجهد الخارجي-الحد الأدنى - ثابت | 0.75 فولت |
| الجهد الخارجي القصوى | 3.3 فولت |
| الجهد المتردد القصوى | 0.14 فولت @ 800mA |
| التيار الخارجي | 800mA |
| معدل الذكاء الحالي الهادئ | 800 μA |
| الحد الأقصى لتقديم التيار | 1.2 mA |
| PSRR | 65dB ~ 51dB (1kHz ~ 100kHz) |
| ميزات التحكم | تمكين الطاقة جيدة بداية ناعمة |
| خصائص الحماية | أكثر من التيار أكثر من درجة الحرارة قطبية عكسية |
| درجة حرارة العمل | -40°C ~ 125°C |
| نوع التثبيت | جبل السطح |
| الحزمة | 16-WQFN CSP المنصة المعرضة |
| حزمة الجهاز | 16-LFCSP (4x4) |
| رقم المنتج الأساسي | ADP1753 |
الوصف
جهاز تنظيم الجهد الخطي IC مثبت قابل للتعديل 1 مخرج 0.75 فولت ~ 3 فولت 800mA 16-LFCSP-WQ (4x4)
جهاز تحكم LDO Pos 0.75V إلى 3V 0.8A 16-Pin LFCSP EP T / R
منظمات الجهد الخطي 800mA منخفضة التوتر Adj-Vout LDO
