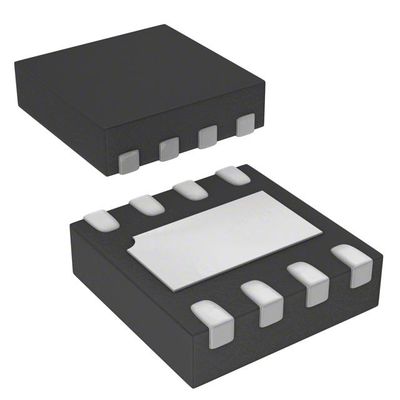

AP7361-FGE-7 IC REG LINEAR POS ADJ 1A 8UDFN ديودات مدمجة
| اسم العلامة التجارية | Diodes Incorporated |
|---|---|
| رقم الموديل | AP7361-FGE-7 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | كيس مضاد للستاتيكية وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تكوين الإخراج | إيجابية | نوع الإخراج | قابل للتعديل |
|---|---|---|---|
| عدد المنظمين | 1 | الجهد - المدخلات (الحد الأقصى) | 6 فولت |
| الجهد - الخروج (دقيقة / ثابتة) | 1 فولت | الجهد - الخروج (ماكس) | 5.5 فولت |
| انقطاع الجهد (حد أقصى) | 0.7 فولت @ 1 أمبير | التيار - الناتج | 1 أ |
| التيار - الهدوء (Iq) | 90 | التيار - الإمدادات (بالأقصى) | - |
| PSRR | 65dB ~ 45dB (1kHz ~ 10kHz) | ميزات التحكم | يُمكَِن |
| ميزات الحماية | زيادة التيار ، الحرارة الزائدة ، ماس كهربائى | درجة حرارة العمل | -40°C ~ 85°C |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 8-UDFN المكشوفة الوسادة |
| حزمة أجهزة المورد | U-DFN3030-8 (النوع E) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| AP7361-FGE-7 | IC REG LINEAR POS ADJ 1A 8UDFN | |
| AP7361-33FGE-7 | IC REG LINEAR 3.3V 1A 8UDFN | |
| AP7361C-33FGE-7 | IC REG LINEAR 3.3V 1A 8UDFN | |
| AP7361E-12FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361E-25FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361C-25FGE-7 | IC REG LINEAR 2.5V 1A 8UDFN | |
| AP7361E-28FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361-18FGE-7 | IC REG LINEAR 1.8V 1A 8UDFN | |
| AP7361E-18FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361E-15FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361E-10FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361EA-FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361-15FGE-7 | IC REG LINEAR 1.5V 1A 8UDFN | |
| AP7361C-FGE-7 | IC REG LINEAR POS ADJ 1A 8UDFN | |
| AP7361E-FGE-7 | IC REG LINEAR POS ADJ 1A 8UDFN | |
| AP7361E-33FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361EA-18FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361EA-33FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361EA-10FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361-10FGE-7 | IC REG LINEAR 1V 1A 8UDFN | |
| AP7361-12FGE-7 | IC REG LINEAR 1.2V 1A 8UDFN | |
| AP7361-25FGE-7 | IC REG LINEAR 2.5V 1A 8UDFN | |
| AP7361-28FGE-7 | IC REG LINEAR 2.8V 1A 8UDFN | |
| AP7361C-10FGE-7 | IC REG LINEAR 1V 1A 8UDFN | |
| AP7361C-12FGE-7 | IC REG LINEAR 1.2V 1A 8UDFN | |
| AP7361C-15FGE-7 | IC REG LINEAR 1.5V 1A 8UDFN | |
| AP7361C-18FGE-7 | IC REG LINEAR 1.8V 1A 8UDFN | |
| AP7361C-28FGE-7 | IC REG LINEAR 2.8V 1A 8UDFN |
منتوج وصف
تفاصيل المنتج
الوصف
AP7361 هو 1A، التوتر الخارجي القابل للتعديل والثابت، المنظم الخطي التراجع منخفض جدا مع تمكين.حدود التيار الحالي ودوائر الإيقاف الحرارييتم تشغيل الجهاز عندما يتم تعيين دبوس EN على مستوى منطق عالي.
الخصائص
◆ مجموعة واسعة من فولتاجيات الدخول: 2.2 فولت - 6 فولت
◆ 150mV انخفاض منخفض جدا عند 300mA الحمل
◆ 500mV انخفاض منخفض جدا عند 1A الحمل
◆ التيار الهادئ المنخفض (IQ): 70μA
◆ نطاق فولتاج الخروج القابل للتعديل: 1 فولت إلى 5.0 فولت
◆ خيارات الخروج الثابتة: 1 فولت إلى 3.3 فولت
◆ استجابة مؤقتة سريعة جدا
◆ ارتفاع في مستوى PSRR
◆ تنظيم دقيق للجهد
◆ الحد من التيار الحالي وحماية الدائرة القصيرة
◆ الحماية من التوقف الحراري
◆ مستقرة مع مكثف الخروج السيراميكي
◆ نطاق درجة الحرارة المحيطة -40°C إلى +85°C
◆ U-DFN3030-8، SOT89-5، SOT223/SOT223R، TO252/TO252R وSO-8EP
◆ متوفرة في مركب التشكيل الأخضر (عدد Br، Sb)
◆ خالية تماما من الرصاص ومتوافقة تماما مع RoHS (الملاحظات 1 و 2)
◆ خالية من الهالوجين والأنتيمون.
التطبيقات
◆ خوادم وأجهزة كمبيوتر محمولة
◆ طاقة FPGA و DSP Core أو I/O
◆ التلفزيون والأجهزة الكهربائية المنزلية
◆ أجهزة تعمل بالبطاريات
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الديودات المدمجة |
| فئة المنتجات | منظمات الجهد الخطي |
| السلسلة | AP7361 |
| المنتج | منظومات الـ LDO |
| التعبئة | التعبئة البديلة |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 8-UDFN منصة مكشفة |
| درجة حرارة العمل | -40°C ~ 85°C |
| نوع التثبيت | جبل السطح |
| نوع الإخراج | قابلة للتعديل |
| حزمة الجهاز | U-DFN3030-8 |
| الجهد المدخل | 2.2 فولت ~ 6 فولت |
| عدد المخرجات | 1 الناتج |
| التيار الخارجي | 1A |
| الجهد الخارجي | 0.8 فولت ~ 5.5 فولت |
| طوبولوجيا المنظم | قابلة للتعديل الإيجابي |
| انخفاض في الجهد العادي | 0.5 فولت @ 1A |
| عدد الجهات المنظمة | 1 جهاز تنظيم |
| الحدّ الحاليّ | 1.1أ |
| Pd-تفريغ الطاقة | 1700 ميغاوات |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| الجهد الخارجي | من 1 فولت إلى 5 فولت |
| الجهد المدخل-MAX | 6 فولت |
| التيار الخارجي | 1 أ |
| الجهد المدخل-MIN | 2.2 فولت |
| تنظيم الحمل | 0.5 ٪ |
| دقة تنظيم الجهد | 2 ٪ |
| الحزمة | UDFN-3030-8 |
| الجهد الخارجي القصوى | 700 ميلو فولت |
| نظام الخط | 0.01 %/V |
| رفض موجة إمدادات الطاقة (PSRR) | 65 ديسيبل |
الوصف
جهاز تنظيم الجهد الخطي IC مثبت قابل للتعديل 1 مخرج 0.8 فولت ~ 5.5 فولت 1A U-DFN3030-8 (النوع E)
جهاز تحكم LDO Pos 1V إلى 5V 1A 8-Pin DFN EP T / R
منظمات الجهد من 1 فولت إلى 5.0 فولت ADJ 1A 150mV 300mA 70uA
