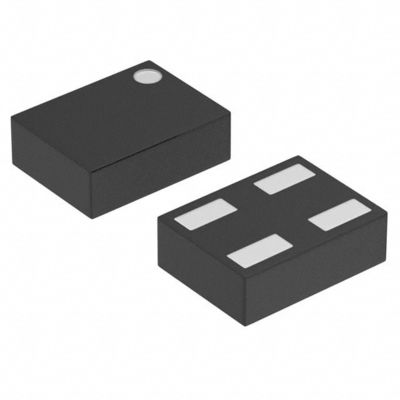

XC6221A1827R-G IC REG LINEAR 1.8V 200MA 4USPN Torex Semiconductor Ltd

■ وصف عام

سلسلة XC6221 هي جهاز تنظيم CMOS عالي الدقة ، منخفضة الضوضاء ، عالية السرعة ، منخفضة الانقطاع مع رفض موجة عالية. تشمل السلسلة مصدر فولتاج مرجعية ، مكبر خطأ ،مقيّد التيار، ودورة تعويض المراحل. وظيفة CE تمكن الدوائر بأكملها من أن تكون في حالة الاستعداد عن طريق إدخال إشارة مستوى منخفض.سيتم تفريغ الشحنة الكهربائية في مكثف الإخراج (CL) بواسطة مفتاح التفريغ التلقائي الداخلي، ونتيجة لذلك يعود دبوس VOUT بسرعة إلى مستوى VSS. مكثف استقرار الإخراج (CL) متوافق أيضًا مع مكثفات السيراميك منخفضة ESR.

■ الخصائص

الحد الأقصى للتيار الخارجي: 200mA
الجهد الخارجي: 80mV @ IOUT = 100mA، VOUT = 3.0V
نطاق الجهد التشغيلي: 1.6V ~ 6.0V
نطاق الجهد الخارجي: 0.80V ~ 5.00V (0.05V الزيادات)
الدقة: +2% (VOUT >1.50V) (المعيار)
+30mV (VOUT ¥ 1.45V) (المعيار)
+1% (VOUT >2.00V) (دقة عالية)
+ 20mV (VOUT 1.95V) (دقة عالية)

استهلاك طاقة منخفض: 25μA (TYP.)
التيار الاحتياطي: أقل من 0.1μA
رفض التموج العالي: 70dB @ 1kHz
وظيفة " CE ": " CE Active High "
التيار الاحتياطي أقل من 0.1μA
CL التفريغ التلقائي عالي السرعة
(XC6221B/D)
بطاقة "CE Pin" مرفوعة داخلياً
(XC6221C/D)
مكثف ESR منخفض: مكثف سيراميكي 1.0μ F
ضوضاء الخروج المنخفضة
درجة حرارة البيئة العملية: -40°C ~ +85°C
الحزم: USP-4، SOT-25، SSOT-24 USPN-4
صديقة للبيئة: متوافقة مع الاتحاد الأوروبي RoHS ، خالية من Pb

■ التطبيقات

● الهواتف الخلوية
● الهواتف اللاسلكية
● معدات الاتصالات اللاسلكية
● ألعاب محمولة
● كاميرات ومسجلات فيديو
● معدات صوتية محمولة
● أجهزة الـ PDA
