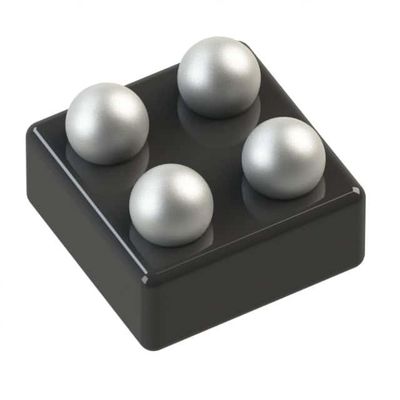

ADP160ACBZ-3.3-R7 IC REG LINEAR 3.3V 150MA 4WLCSP أجهزة مماثلة
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | ADP160ACBZ-3.3-R7 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | كيس مضاد للستاتيكية وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في المخزون |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تكوين الإخراج | إيجابية | نوع الإخراج | مُثَبَّت |
|---|---|---|---|
| عدد المنظمين | 1 | الجهد - المدخل (ماكس) | 5.5 فولت |
| الجهد - الخروج (دقيقة / ثابتة) | 3.3 فولت | الجهد - الخروج (ماكس) | - |
| تسرب الجهد (الحد الأقصى) | 0.195 فولت @ 150 مللي أمبير | التيار - الإخراج | 150 مللي أمبير |
| الحالي - هادئ (Iq) | 1.25 μA | التيار - الإمدادات (بالأقصى) | 65 |
| PSRR | 60dB ~ 50dB (100Hz ~ 1kHz) | ميزات التحكم | يُمكَِن |
| خصائص الحماية | التيار الزائد، درجة الحرارة الزائدة، قفل الجهد المنخفض (UVLO) | درجة حرارة العمل | -40 درجة مئوية ~ 125 درجة مئوية |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 4-WFBGA، WLCSP |
| حزمة أجهزة المورد | 4-WLCSP (0.96x0.96) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| ADP160ACBZ-3.3-R7 | IC REG LINEAR 3.3V 150MA 4WLCSP | |
| ADP160ACBZ-2.5-R7 | IC REG LINEAR 2.5V 150MA 4WLCSP | |
| ADP160ACBZ-2.1-R7 | IC REG LINEAR 2.1V 150MA 4WLCSP | |
| ADP162ACBZ-3.0-R7 | IC REG LINEAR 3V 150MA 4WLCSP | |
| ADP165ACBZ-3.3-R7 | IC REG LINEAR 3.3V 150MA 4WLCSP | |
| ADP160ACBZ-2.85-R7 | IC REG LINEAR 2.85V 150MA 4WLCSP | |
| ADP160ACBZ-3.0-R7 | IC REG LINEAR 3V 150MA 4WLCSP | |
| ADP160ACBZ-4.2-R7 | IC REG LINEAR 4.2V 150MA 4WLCSP | |
| ADP160ACBZ-2.8-R7 | IC REG LINEAR 2.8V 150MA 4WLCSP | |
| ADP160ACBZ-1.2-R7 | IC REG LINEAR 1.2V 150MA 4WLCSP | |
| ADP162ACBZ-3.2-R7 | IC REG LINEAR 3.2V 150MA 4WLCSP | |
| ADP162ACBZ-1.8-R7 | IC REG LINEAR 1.8V 150MA 4WLCSP | |
| ADP162ACBZ-2.3-R7 | IC REG LINEAR 2.3V 150MA 4WLCSP | |
| ADP160ACBZ-1.8-R7 | IC REG LINEAR 1.8V 150MA 4WLCSP | |
| ADP162ACBZ-2.1-R7 | IC REG LINEAR 2.1V 150MA 4WLCSP | |
| ADP165ACBZ-2.2-R7 | IC REG LINEAR 2.2V 150MA 4WLCSP | |
| ADP165ACBZ-2.85-R7 | IC REG LINEAR 2.85V 150MA 4WLCSP | |
| ADP165ACBZ-3.0-R7 | IC REG LINEAR 3V 150MA 4WLCSP | |
| ADP166ACBZ-3.3-R7 | IC REG LINEAR 3.3V 150MA 4WLCSP | |
| ADP165ACBZ-1.8-R7 | IC REG LINEAR 1.8V 150MA 4WLCSP | |
| ADP165ACBZ-1.2-R7 | IC REG LINEAR 1.2V 150MA 4WLCSP | |
| ADP160ACBZ-2.75-R7 | IC REG LINEAR 2.75V 150MA 4WLCSP | |
| ADP162ACBZ-1.2-R7 | IC REG LINEAR 1.2V 150MA 4WLCSP | |
| ADP160ACBZ-1.5-R7 | IC REG LINEAR 1.5V 150MA 4WLCSP | |
| ADP162ACBZ-2.8-R7 | IC REG LINEAR 2.8V 150MA 4WLCSP | |
| ADP162ACBZ-4.2-R7 | IC REG LINEAR 4.2V 150MA 4WLCSP | |
| ADP166ACBZ-2.85-R7 | IC REG LINEAR 2.85V 150MA 4WLCSP | |
| ADP166ACBZ-2.3-R7 | IC REG LINEAR 2.3V 150MA 4WLCSP | |
| ADP166ACBZ-3.0-R7 | IC REG LINEAR 3V 150MA 4WLCSP | |
| ADP166ACBZ-1.2-R7 | IC REG LINEAR 1.2V 150MA 4WLCSP | |
| ADP165ACBZ-2.3-R7 | IC REG LINEAR 2.3V 150MA 4WLCSP | |
| ADP166ACBZ-1.8-R7 | IC REG LINEAR 1.8V 150MA 4WLCSP | |
| ADP166ACBZ-2.2-R7 | IC REG LINEAR 2.2V 150MA 4WLCSP |
منتوج وصف
تفاصيل المنتج
وصف عام
ADP160/ADP161/ADP162/ADP163 هي التيار الهادئ المنخفض للغاية ، وانخفاض منخفض ، المنظمات الخطية التي تعمل من 2.2 فولت إلى 5.5 فولت وتوفر ما يصل إلى 150 mA من التيار الخارجي.تحسين الكفاءة ويسمح بالعمل على مجموعة واسعة من الجهد المدخل.
ADP16x مصممة خصيصا للعمل المستقر مع 1 ميكرو فولت ± 30 ٪ الدخول السيراميكية الصغيرة والمخرجات مكثفات لتلبية متطلبات الأداء العالي، والمساحة المحدودة
التطبيقات
تتوفر ADP160 في 15 خيارًا لجهد الخروج الثابت ، بدءًا من 1.2 فولت إلى 4.2 فولت.ADP160/ADP161 تشمل أيضا المقاومة التبديلة لتفريغ المخرج تلقائيًا عندما يتم تعطيل LDOADP162 هو نفس ADP160 ولكن لا يشمل وظيفة تفريغ الخروج.
الخصائص
التيار الهادئ المنخفض للغايةمعدل الذكاء = 560 nA مع 0 μA الحمل
معدل الذكاء = 860 nA مع حمل 1 μA
مستقرة مع مكثفات مدخلات ومخرجات سيراميكية 1 μF
الحد الأقصى للتيار الخارجي: 150 mA
نطاق الجهد الدخالي: 2.2 فولت إلى 5.5 فولت
تيار إيقاف منخفض: <50 ن.أ. نموذجي
الجهد المنخفض للخروج: 195 ملف عند 150 مآ
الدقة الأولية: ± 1٪
الدقة على الخط والحمل ودرجة الحرارة: ±3.5٪
15 خيار لجهد الخروج الثابت: 1.2 فولت إلى 4.2 فولت
الخروج القابل للتعديل متاح
أداء PSRR من 72 ديسيبل عند 100 هرتز
الحد الأقصى للتيار الحالي وحماية الإفراط الحراري
تمكين التحكم المنطقي
المقاومة المتكاملة للفارق الخارجي
حزمة TSOT ذات 5 قنوات
4 كرات، 0.5 ملم مسافة WLCSP
التطبيقات
الهواتف المحمولة
الكاميرات الرقمية وأجهزة الصوت
المعدات المحمولة والموفرة بالبطاريات
بعد التنظيم من التيار الكهربائي إلى التيار الكهربائي
الأجهزة الطبية المحمولة
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الأجهزة التناظرية |
| فئة المنتجات | منظمات الجهد الخطي |
| السلسلة | ADP160 |
| التعبئة | التعبئة البديلة |
| وحدة الوزن | 0.002413 أوقية |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 4-UFBGA، WLCSP |
| درجة حرارة العمل | -40°C ~ 125°C |
| نوع التثبيت | جبل السطح |
| حزمة الجهاز | 4-WLCSP (0.97x0.97) |
| الجهد المدخل | ما يصل إلى 5.5 فولت |
| التيار الخارجي | 150mA |
| الجهد الخارجي | 3.3 فولت |
| طوبولوجيا المنظم | إيجابي ثابت |
| انخفاض في الجهد العادي | 0.105 فولت @ 150mA |
| عدد الجهات المنظمة | 1 جهاز تنظيم |
| الحدّ الحاليّ | 220mA |
| درجة حرارة العمل القصوى | + 125 درجة |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| الجهد المدخل-MAX | 5.5 فولت |
| التيار الخارجي | 150 mA |
| الجهد المدخل-MIN | 2.2 فولت |
| مجموعة تطوير البرمجيات | ADP160UJZ-REDYKIT |
| الحزمة | WLCSP-4 |
الوصف
جهاز تنظيم الجهد الخطي IC إيجابي ثابت 1 مخرج 3.3V 150mA 4-WLCSP (0.97x0.97)
جهاز تحكم LDO Pos 3.3V 0.15A 4-Pin WLCSP T/R
منظمات الجهد الخطي 150mA LDO 3.3Vout w/ QOD
