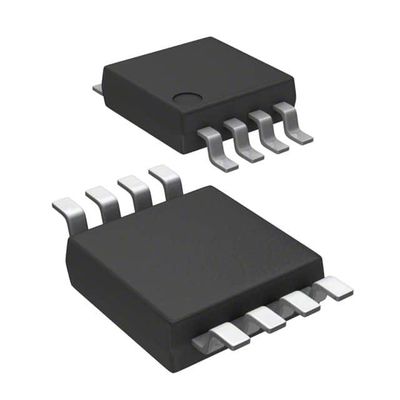

MAX8860EUA33+T IC REG LIN POS ADJ 300MA 8UMAX أجهزة مماثلة Inc./ماكسيم متكاملة
| اسم العلامة التجارية | Analog Devices Inc./Maxim Integrated |
|---|---|
| رقم الموديل | MAX8860EUA33+T |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تكوين الإخراج | إيجابية | نوع الإخراج | قابل للتعديل (ثابت) |
|---|---|---|---|
| عدد المنظمين | 1 | الجهد - المدخل (ماكس) | 6.5 فولت |
| الجهد - الخروج (دقيقة / ثابتة) | 1.25 فولت (3.3 فولت) | الجهد - الخروج (ماكس) | 6.5 فولت |
| انقطاع الجهد (حد أقصى) | 0.155 فولت @ 300mA (النوع) | التيار - الإخراج | 300 مللي أمبير |
| الحالي - هادئ (Iq) | 270 ميكرو أمبير | التيار - الإمدادات (بالأقصى) | - |
| PSRR | - | ميزات التحكم | تمكين، الخروج الخطأ |
| ميزات الحماية | زيادة درجة الحرارة، قطبية عكسية، دائرة قصيرة | درجة حرارة العمل | -40°C ~ 85°C |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 8-TSSOP، 8-MSOP (0.118، 3.00mm العرض) |
| حزمة أجهزة المورد | 8-uMAX/uSOP |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| MAX8860EUA33+T | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA33+ | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA25+ | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8865TEUA+ | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX8860EUA18+ | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA27+ | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA30+ | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX1857EUA47+ | IC REG LIN POS ADJ 500MA 8UMAX | |
| MAX8860EUA28+ | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX1857EUA47+T | IC REG LIN POS ADJ 500MA 8UMAX | |
| MAX8860EUA25+T | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA18+T | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA27+T | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA28+T | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA30+T | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8865TEUA+T | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX8866TEUA+T | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX8866TEUA+ | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX1857EUA47 | IC REG LIN POS ADJ 500MA 8UMAX | |
| MAX8865REUA+ | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX8866REUA+ | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX688CUA+ | IC REG LINEAR 3.3V 1A 8UMAX | |
| MAX8866REUA+T | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX8865REUA+T | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX688CUA+T | IC REG LINEAR 3.3V 1A 8UMAX | |
| MAX8866SEUA+ | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX8866SEUA+T | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX8866TEUA | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX8866TEUA-T | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX8860EUA27+TG05 | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA30+TG002 | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA33+TG035 | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA33+TG05 | IC REG LIN POS ADJ 300MA 8UMAX |
منتوج وصف
تفاصيل المنتج
الوصف العام
و يعمل المنظم الخطي منخفض الضوضاء و منخفض الانقطاع MAX8860 من مدخل 2.5 فولت إلى 6.5 فولت و يضمن أن يوفر 300mA. الضوضاء الناتجة النموذجية لهذا الجهاز هي 60μVRMS ،والانقطاع النموذجي هو 105mV عند 200mAبالإضافة إلى الجهد الخارجي المحدد مسبقًا المتاح السادس (1.8 فولت، 2.5 فولت، 2.77 فولت، 2.82 فولت، 3 فولت، و 3.3 فولت) ، تسمح ميزة الوضع المزدوج بتكوين الجهاز كمنظم إخراج قابل للتعديل من 1.25 فولت إلى 6.5 فولتتم تصميم MAX8860 مع ترانزستور عبور MOSFET داخلي قناة P ، وله تيار إمداد منخفض 120μA. دائرة الكشف عن الأخطاء الخارجي تشير إلى فقدان التنظيم. وتشمل الميزات الأخرى 10nA ،وضع إيقاف يسيطر عليه المنطق، الحماية من الاختصار والإيقاف الحراري، وحماية البطارية العكسية.
الخصائص
* التيار الخارجي العالي (300mA)* ضوضاء الجهد الخارجي المنخفض: 60μVRMS
*خفض 105mV انقطاع عند 200mA الخروج
* التيار الاضافي منخفض 120μA بدون حمولة
* الحماية من الإفراط الحراري والدائرة القصيرة
* حماية بطارية عكسية
* 10nA إيقاف منطقي
* مؤشر خطأ
* حزمة ميكاس صغيرة وتوفير مساحة
(1.1 ملم ارتفاع أقصى)
* مكثف 2.2μF الخروج الصغيرة
توفير المساحة والتكاليف
التطبيقات
الهواتف اللاسلكيةطاقة الـ DSP
بطاقات PCMCIA
أدوات يدوية
أجهزة الكمبيوتر
المخططون الإلكترونيون
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | ماكسيم متكاملة |
| فئة المنتجات | منظمات الجهد الخطي |
| السلسلة | ماكس 8860 |
| التعبئة | التعبئة البديلة |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 8-TSSOP، 8-MSOP (0.118، 3.00mm العرض) |
| درجة حرارة العمل | -40°C ~ 85°C |
| نوع التثبيت | جبل السطح |
| نوع الإخراج | ثابتة |
| حزمة الجهاز | 8-uMAX |
| الجهد المدخل | 2.5 فولت ~ 6.5 فولت |
| عدد المخرجات | 1 الناتج |
| التيار الخارجي | 300mA |
| الجهد الخارجي | 3.3 فولت، 1.25 فولت ~ 6.5 فولت |
| طوبولوجيا المنظم | إيجابي ثابت أو قابل للتعديل |
| انخفاض في الجهد العادي | 0.155 فولت @ 300mA |
| عدد الجهات المنظمة | 1 جهاز تنظيم |
| الحدّ الحاليّ | 330mA |
| Pd-تفريغ الطاقة | 0.33 واط |
| درجة حرارة العمل القصوى | + 85 C |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| الجهد الخارجي | 3.3 فولت |
| الجهد المدخل-MAX | 6.5 فولت |
| التيار الخارجي | 300 mA |
| الجهد المدخل-MIN | + 2.5 فولت |
| تنظيم الحمل | 0 ٪ |
| دقة تنظيم الجهد | 1.4 ٪ |
| الجزء # - الأسماء المستعارة | ماكس 8860 |
| الحزمة | UMAX-8 |
| الجهد الخارجي | 0.0006 فولت عند 1 mA |
| الجهد الخارجي القصوى | 220 mV عند 200 mA |
| نظام الخط | 0.1 ٪ |
مكونات متوافقة وظيفياً
شكل، حزمة، مكون متوافق وظيفيا
| جزء المصنع# | الوصف | المصنع | مقارنة |
| ADP7104ARDZ-2.5-R7 دوائر الطاقة |
20 فولت، 500 مآ، ضوضاء منخفضة، CMOS LDO | أجهزة التناظرية | MAX8860EUA33+T مقابل ADP7104ARDZ-2.5-R7 |
| LP3982IMM-3.0/NOPB دوائر الطاقة |
الكهرباء الدقيقة، معدل انخفاض فائق منخفض، ضجيج منخفض، 300 مآ مديري CMOS 8-VSSOP -40 إلى 85 | أدوات تكساس | MAX8860EUA33+T مقابل LP3982IMM-3.0/NOPB |
| ADP7104ARDZ-3.0-R7 دوائر الطاقة |
20 فولت، 500 مآ، ضوضاء منخفضة، CMOS LDO | أجهزة التناظرية | MAX8860EUA33+T مقابل ADP7104ARDZ-3.0-R7 |
| LP3982IMMX-1.8/NOPB دوائر الطاقة |
الكهرباء الدقيقة، معدل انخفاض فائق منخفض، ضجيج منخفض، 300 مآ مديري CMOS 8-VSSOP -40 إلى 85 | أدوات تكساس | MAX8860EUA33+T مقابل LP3982IMMX-1.8/NOPB |
| LP3982IMMX-2.82/NOPB دوائر الطاقة |
الكهرباء الدقيقة، معدل انخفاض فائق منخفض، ضجيج منخفض، 300 مآ مديري CMOS 8-VSSOP -40 إلى 85 | أدوات تكساس | MAX8860EUA33+T مقابل LP3982IMMX-2.82/NOPB |
| ADP3333ARMZ-3.3-R7 دوائر الطاقة |
دقة عالية معدل الذكاء المنخفض جداً، 300 مآ، أي منظم انقطاع منخفض | أجهزة التناظرية | MAX8860EUA33+T مقابل ADP3333ARMZ-3.3-R7 |
| LP3982IMM-3.3/NOPB دوائر الطاقة |
الكهرباء الدقيقة، معدل انخفاض فائق منخفض، ضجيج منخفض، 300 مآ مديري CMOS 8-VSSOP -40 إلى 85 | أدوات تكساس | MAX8860EUA33+T مقابل LP3982IMM-3.3/NOPB |
| LP3982IMM-1.8/NOPB دوائر الطاقة |
الكهرباء الدقيقة، معدل انخفاض فائق منخفض، ضجيج منخفض، 300 مآ مديري CMOS 8-VSSOP -40 إلى 85 | أدوات تكساس | MAX8860EUA33+T مقابل LP3982IMM-1.8/NOPB |
| LP3982IMM-2.5/NOPB دوائر الطاقة |
الكهرباء الدقيقة، معدل انخفاض فائق منخفض، ضجيج منخفض، 300 مآ مديري CMOS 8-VSSOP -40 إلى 85 | أدوات تكساس | MAX8860EUA33+T مقابل LP3982IMM-2.5/NOPB |
| ADP3333ARMZ-5-R7 دوائر الطاقة |
دقة عالية معدل الذكاء المنخفض جداً، 300 مآ، أي منظم انقطاع منخفض | أجهزة التناظرية | MAX8860EUA33+T مقابل ADP3333ARMZ-5-R7 |
الوصف
جهاز تنظيم الجهد الخطي IC إيجابي ثابت أو قابل للتعديل 1 مخرج 3.3 فولت، 1.25 فولت ~ 6.5 فولت 300mA 8-uMAX
منظمات الجهد LDO 300mA منظم خطي
