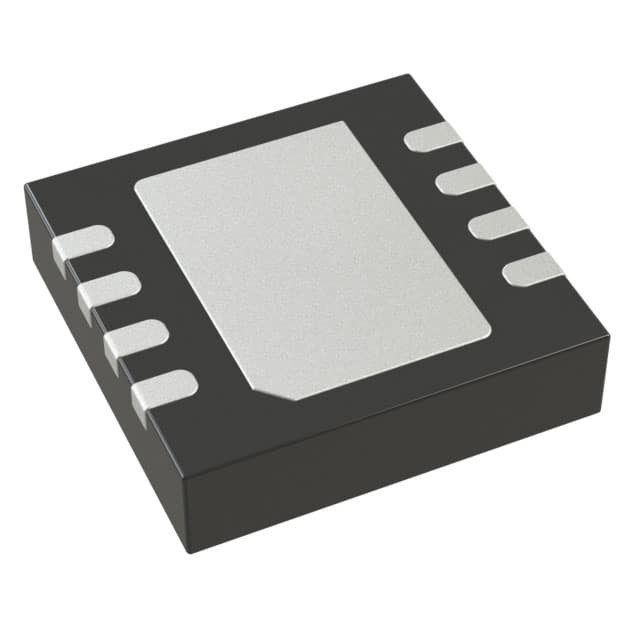

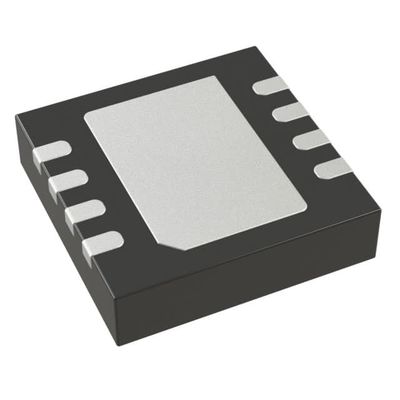

ADM7170ACPZ-R7 IC REG LIN POS ADJ 500MA 8LFCSP أجهزة مماثلة
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | ADM7170ACPZ-R7 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تكوين الإخراج | إيجابية | نوع الإخراج | قابل للتعديل |
|---|---|---|---|
| عدد المنظمين | 1 | الجهد - المدخلات (الحد الأقصى) | 6.5 فولت |
| الجهد - الخروج (دقيقة / ثابتة) | 1.2 فولت | الجهد - الخروج (ماكس) | 5.8 فولت |
| انقطاع الجهد (حد أقصى) | 0.07 فولت @ 500mA | التيار - الإخراج | 500 مللي أمبير |
| التيار - الهدوء (Iq) | 2 مللي أمبير | التيار - الإمدادات (بالأقصى) | 5.1 مللي أمبير |
| PSRR | 60 ديسيبل ~ 20 ديسيبل (100 كيلو هرتز ~ 1 ميجا هرتز) | ميزات التحكم | تمكين ، بداية ناعمة |
| خصائص الحماية | أكثر من التيار، أكثر من درجة الحرارة | درجة حرارة العمل | -40 درجة مئوية ~ 125 درجة مئوية |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 8-WFDFN وسادة مكشوفة ، CSP |
| حزمة أجهزة المورد | 8-LFCSP-WD (3 × 3) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| ADM7170ACPZ-R7 | IC REG LIN POS ADJ 500MA 8LFCSP | |
| ADM7170ACPZ-3.3-R7 | IC REG LINEAR 3.3V 500MA 8LFCSP | |
| ADM7170ACPZ-5.0-R7 | IC REG LINEAR 5V 500MA 8LFCSP | |
| ADM7171ACPZ-R7 | IC REG LIN POS ADJ 1A 8LFCSP | |
| ADM7171ACPZ-1.8-R7 | IC REG LINEAR 1.8V 1A 8LFCSP | |
| ADM7171ACPZ-3.3-R7 | IC REG LINEAR 3.3V 1A 8LFCSP | |
| ADM7171ACPZ-5.0-R7 | IC REG LINEAR 5V 1A 8LFCSP | |
| ADM7172ACPZ-5.0-R7 | IC REG LINEAR 5V 2A 8LFCSP | |
| ADM7172ACPZ-1.8-R7 | IC REG LINEAR 1.8V 2A 8LFCSP | |
| ADM7172ACPZ-R7 | IC REG LIN POS ADJ 2A 8LFCSP | |
| ADM7172ACPZ-2.5-R7 | IC REG LINEAR 2.5V 2A 8LFCSP | |
| ADM7154ACPZ-1.8-R7 | IC REG LINEAR 1.8V 600MA 8LFCSP | |
| ADM7154ACPZ-3.3-R7 | IC REG LINEAR 3.3V 600MA 8LFCSP | |
| ADM7155ACPZ-04-R7 | IC REG LIN POS ADJ 600MA 8LFCSP | |
| ADM7170ACPZ-3.0-R7 | IC REG LINEAR 3V 500MA 8LFCSP | |
| ADM7172ACPZ-4.2-R7 | IC REG LINEAR 4.2V 2A 8LFCSP | |
| ADM7172ACPZ-1.3-R7 | IC REG LINEAR 1.3V 2A 8LFCSP | |
| ADM7155ACPZ-03-R7 | IC REG LIN POS ADJ 600MA 8LFCSP | |
| ADM7170ACPZ-4.2-R7 | IC REG LINEAR 4.2V 500MA 8LFCSP | |
| ADM7170ACPZ-1.3-R7 | IC REG LINEAR 1.3V 500MA 8LFCSP | |
| ADM7170ACPZ-2.5-R7 | IC REG LINEAR 2.5V 500MA 8LFCSP | |
| ADM7171ACPZ-4.2-R7 | IC REG LINEAR 4.2V 1A 8LFCSP | |
| ADM7171ACPZ-2.5-R7 | IC REG LINEAR 2.5V 1A 8LFCSP | |
| ADM7172ACPZ-3.0-R7 | IC REG LINEAR 3V 2A 8LFCSP | |
| ADM7154ACPZ-3.0-R7 | IC REG LINEAR 3V 600MA 8LFCSP | |
| ADM7154ACPZ-1.2-R7 | IC REG LINEAR 1.2V 600MA 8LFCSP | |
| ADM7154ACPZ-2.8-R7 | IC REG LINEAR 2.8V 600MA 8LFCSP | |
| ADM7155ACPZ-01-R7 | IC REG LIN POS ADJ 600MA 8LFCSP | |
| ADM7154ACPZ-2.5-R7 | IC REG LINEAR 2.5V 600MA 8LFCSP | |
| ADM7155ACPZ-02-R7 | IC REG LIN POS ADJ 600MA 8LFCSP | |
| ADM7170ACPZ-1.8-R7 | IC REG LINEAR 1.8V 500MA 8LFCSP | |
| ADM7172ACPZ-3.3-R7 | IC REG LINEAR 3.3V 2A 8LFCSP | |
| ADM7171ACPZ-3.0-R7 | IC REG LINEAR 3V 1A 8LFCSP | |
| ADM7171ACPZ-1.3-R7 | IC REG LINEAR 1.3V 1A 8LFCSP |
منتوج وصف
تفاصيل المنتج
وصف عام
الـ ADM7170 هو جهاز تنظيم خطي منخفض الانقطاع (LDO) يعمل من 2.3 فولت إلى 6.5 فولت ويوفر ما يصل إلى 500 mA من التيار الخارجي.هذا التيار الخارجي العالي LDO مثالية لتنظيم الدوائر التناظرية عالية الأداء والإشارات المختلطة التي تعمل من 6 فولت إلى 1.2 V السكك الحديدية. باستخدام بنية خاصة متقدمة ، يوفر الجهاز رفض طاقة عالية و ضوضاء منخفضة و يحقق استجابة ممتازة للخط والحمل العابر مع 4 صغيرة فقط.مكثف خروجي من السيراميك 7 μFاستجابة الحمل العابرة عادة 1.5 ميكرو ثانية لخطوة الحمل من 1 mA إلى 500 mA.يتوفر ADM7170 في 17 خيارًا لجهد الخروج الثابت. التوترات التالية متوفرة من المخزون: 1.3 فولت، 1.8 فولت، 2.5 فولت، 3.0 فولت، 3.3 فولت، 4.2 فولت، و 5.0 فولت.التوترات الإضافية التي تتوفر عن طريق الطلب الخاص هي: 1.5 فولت، 1.85 فولت، 2.0 فولت، 2.2 فولت، 2.7 فولت، 2.75 فولت، 2.8 فولت، 2.85 فولت، 3.8 فولت، و 4.6 فولت.2 فولت إلى VIN − VDO مع مقسم ردود فعل خارجية.
يمكن التحكم في تيار الدخول عن طريق ضبط وقت بدء التشغيل عبر دبوس بدء التشغيل الناعم. وقت بدء التشغيل النموذجي مع مكثف بدء التشغيل الناعم 1 nF حوالي 1.0 ms.
ضوضاء خروج المنظم ADM7170 هي 5 μV rms مستقلة عن الجهد الخارجي. يتوفر ADM7170 في 8 مدفوعات ، 3 ملم × 3 ملم LFCSP ، مما يجعله ليس فقط حلًا مضغوطًا للغاية ،ولكن أيضا توفير أداء حرارية ممتازة للتطبيقات التي تتطلب ما يصل إلى 500 mA من التيار الخارجي، بصمة منخفضة.
الخصائص
نطاق الجهد الدخالي: 2.3 فولت إلى 6.5 فولتالحد الأقصى لتيار الحمل: 500 mA
ضوضاء منخفضة: 5 ميكرو فولت rms مستقلة عن الجهد الخارجي عند
100 هرتز إلى 100 كيلو هرتز
الاستجابة العابرة السريعة: 1.5 ميكروسكيل لخطوة الحمل من 1 mA إلى 500 mA
60 ديسيبل PSRR عند 100 كيلو هرتز
الجهد المنخفض للخروج: 42 mV عند 500 mA ، VOUT = 3 V
الدقة الأولية: ±0.75٪
الدقة على الخط والحمل ودرجة الحرارة: ±1.25%
التيار الصامت ، IGND = 0.7 mA عند عدم وجود حمولة
تيار إيقاف منخفض: 0.25 μA عند VIN = 5 V
مستقرة مع مكثف الخروج السيراميكي الصغير 4.7 μF
خيارات الجهد الخارجي القابل للتعديل والثابت: 1.2 فولت إلى 5.0 فولت
الخروج القابل للتعديل من 1.2 فولت إلى VIN − VDO
تمكين الدقة
بداية ناعمة قابلة للتعديل
حزمة LFCSP ذات ثمانية قنوات، 3 ملم × 3 ملم
مدعومة بواسطة أداة ADIsimPower
التطبيقات
التنظيم للتطبيقات الحساسة للضوضاء: ADC و DACدوائر، مكبرات دقة، PLLs/VCOs وICs الساعة
الاتصالات والبنية التحتية
الرعاية الطبية والصحية
الصناعة والأجهزة
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الأجهزة التناظرية |
| فئة المنتجات | منظمات الجهد الخطي |
| السلسلة | إد إم 7170 |
| المنتج | منظومات LDO CMOS |
| النوع | ضوضاء منخفضة للغاية استجابة سريعة عابرة عالية |
| التعبئة | التعبئة البديلة |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 8-WFDFN منصة مكشوفة ، CSP |
| درجة حرارة العمل | -40°C ~ 125°C |
| نوع التثبيت | جبل السطح |
| نوع الإخراج | قابلة للتعديل |
| حزمة الجهاز | 8-LFCSP-WD (3x3) |
| الجهد المدخل | 2.3 فولت ~ 6.5 فولت |
| عدد المخرجات | 1 الناتج |
| التيار الخارجي | 500mA |
| الجهد الخارجي | 1.2 فولت ~ 6.458 فولت |
| طوبولوجيا المنظم | قابلة للتعديل الإيجابي |
| انخفاض في الجهد العادي | 0.042 فولت @ 500mA |
| عدد الجهات المنظمة | 1 جهاز تنظيم |
| الحدّ الحاليّ | 700mA |
| درجة حرارة العمل القصوى | + 125 درجة |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| الجهد الخارجي | (أدج) |
| التيار التشغيلي | 3 mA |
| الجهد المدخل-MAX | 6.5 فولت |
| التيار الخارجي | 500 mA |
| الجهد المدخل-MIN | 2.3 فولت |
| تنظيم الحمل | 0. 1 % / A |
| دقة تنظيم الجهد | 1.2 فولت |
| الحزمة | LFCSP-8 |
| إيب-إدخال-التحيز-التيار | 1 nA |
| الجهد الخارجي | 42 ميلو فولت |
| الجهد الخارجي القصوى | 70 ميلو فولت |
| نظام الخط | 0.1 ٪/V |
| رفض موجة إمدادات الطاقة (PSRR) | 60 ديسيبل |
| نطاق الجهد الخارجي | 1.2 فولت إلى 6.458 فولت |
الوصف
جهاز تنظيم الجهد الخطي IC مثبت قابل للتعديل 1 مخرج 1.2 فولت ~ 6.458 فولت 500mA 8-LFCSP-WD (3x3)
جهاز تحكم LDO Pos 1.2V إلى 5V 0.5A 8-Pin LFCSP EP T / R
منظمات الجهد LDO CMOS LDO 6.5V 500mA
