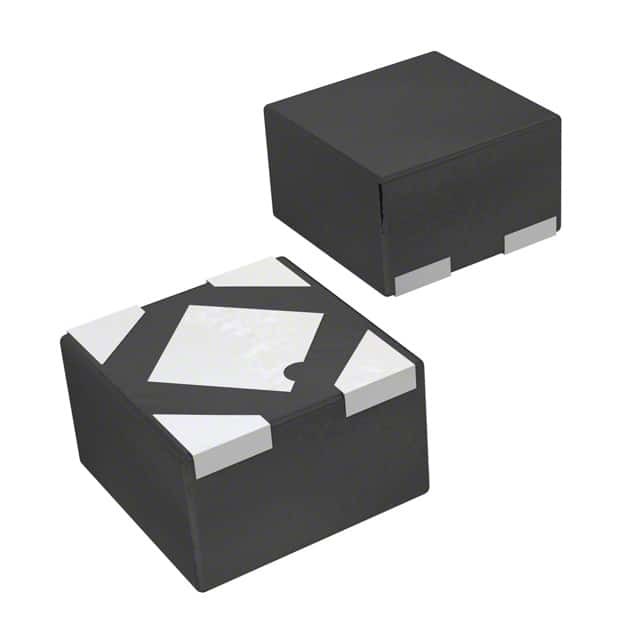

MIC5504-3.3YMT-TR IC REG LINEAR 3.3V 300MA تكنولوجيا الرقاقة الدقيقة 4TDFN
| اسم العلامة التجارية | Microchip Technology |
|---|---|
| رقم الموديل | MIC5504-3.3YMT-TR |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تكوين الإخراج | إيجابي | نوع الإخراج | مُثَبَّت |
|---|---|---|---|
| عدد المنظمين | 1 | الجهد - المدخلات (الحد الأقصى) | 5.5 فولت |
| الجهد - المخرجات (دقيقة / ثابتة) | 3.3 فولت | الجهد - الإخراج (الحد الأقصى) | - |
| تسرب الجهد (الحد الأقصى) | 0.38 فولت @ 300mA | التيار - الإخراج | 300 مللي أمبير |
| الحالي - هادئ (Iq) | 55 | التيار - العرض (الحد الأقصى) | 65 |
| PSRR | 60 ديسيبل (1 كيلو هرتز) | ميزات التحكم | يُمكَِن |
| ميزات الحماية | أكثر من الحالي ، فوق درجة الحرارة | درجة حرارة العمل | -40 درجة مئوية ~ 125 درجة مئوية |
| نوع التثبيت | جبل السطح | الحزمة / الحقيبة | 4-UDFN المكشوفة الوسادة |
| حزمة أجهزة المورد | 4-TDFN (1x1) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| MIC5504-3.3YMT-TR | IC REG LINEAR 3.3V 300MA 4TDFN | |
| MIC5504-1.8YMT-TR | IC REG LINEAR 1.8V 300MA 4TDFN | |
| MIC5504-3.3YMT-TZ | IC REG LINEAR 3.3V 300MA 4TDFN | |
| MIC5524-3.3YMT-TZ | IC REG LINEAR 3.3V 500MA 4TDFN | |
| MIC5504-2.2YMT-TR | IC REG LINEAR 2.2V 300MA 4TDFN | |
| MIC5501-3.0YMT-TZ | IC REG LINEAR 3V 300MA 4TDFN | |
| MIC5504-1.2YMT-TR | IC REG LINEAR 1.2V 300MA 4TDFN | |
| MIC5501-3.0YMT-TR | IC REG LINEAR 3V 300MA 4TDFN | |
| MIC5502-2.8YMT-TR | IC REG LINEAR 2.8V 300MA 4TDFN | |
| MIC5502-2.8YMT-TZ | IC REG LINEAR 2.8V 300MA 4TDFN | |
| MIC5503-1.8YMT-TR | IC REG LINEAR 1.8V 300MA 4TDFN | |
| MIC5503-1.8YMT-TZ | IC REG LINEAR 1.8V 300MA 4TDFN | |
| MIC5504-1.2YMT-TZ | IC REG LINEAR 1.2V 300MA 4TDFN | |
| MIC5504-1.8YMT-TZ | IC REG LINEAR 1.8V 300MA 4TDFN | |
| MIC5504-2.8YMT-TZ | IC REG LINEAR 2.8V 300MA 4TDFN | |
| MIC5504-3.0YMT-TZ | IC REG LINEAR 3V 300MA 4TDFN | |
| MIC5504-3.1YMT-TZ | IC REG LINEAR 3.1V 300MA 4TDFN | |
| MIC5504-2.2YMT-TZ | IC REG LINEAR 2.2V 300MA 4TDFN | |
| MIC5504-2.8YMT-TR | IC REG LINEAR 2.8V 300MA 4TDFN | |
| MIC5504-3.0YMT-TR | IC REG LINEAR 3V 300MA 4TDFN | |
| MIC5504-3.1YMT-TR | IC REG LINEAR 3.1V 300MA 4TDFN | |
| MIC5524-1.2YMT-TZ | IC REG LINEAR 1.2V 500MA 4TDFN | |
| MIC5524-1.8YMT-TZ | IC REG LINEAR 1.8V 500MA 4TDFN | |
| MIC5524-2.8YMT-TZ | IC REG LINEAR 2.8V 500MA 4TDFN | |
| MIC5524-3.0YMT-TZ | IC REG LINEAR 3V 500MA 4TDFN | |
| MIC5524-1.2YMT-T5 | IC REG LINEAR 1.2V 500MA 4TDFN | |
| MIC5524-1.8YMT-T5 | IC REG LINEAR 1.8V 500MA 4TDFN | |
| MIC5524-2.8YMT-T5 | IC REG LINEAR 2.8V 500MA 4TDFN | |
| MIC5524-3.0YMT-T5 | IC REG LINEAR 3V 500MA 4TDFN | |
| MIC5524-3.3YMT-T5 | IC REG LINEAR 3.3V 500MA 4TDFN | |
| MIC5501-3.0YMT-T5 | IC REG LINEAR 3V 300MA 4TDFN | |
| MIC5502-2.8YMT-T5 | IC REG LINEAR 2.8V 300MA 4TDFN | |
| MIC5503-1.8YMT-T5 | IC REG LINEAR 1.8V 300MA 4TDFN | |
| MIC5504-1.2YMT-T5 | IC REG LINEAR 1.2V 300MA 4TDFN | |
| MIC5504-1.8YMT-T5 | IC REG LINEAR 1.8V 300MA 4TDFN | |
| MIC5504-2.2YMT-T5 | IC REG LINEAR 2.2V 300MA 4TDFN | |
| MIC5504-2.8YMT-T5 | IC REG LINEAR 2.8V 300MA 4TDFN | |
| MIC5504-3.0YMT-T5 | IC REG LINEAR 3V 300MA 4TDFN | |
| MIC5504-3.1YMT-T5 | IC REG LINEAR 3.1V 300MA 4TDFN | |
| MIC5504-3.3YMT-T5 | IC REG LINEAR 3.3V 300MA 4TDFN | |
| MIC5504-1.0YMT-TR | IC REG LINEAR 1.0V 300MA 4TDFN |
منتوج وصف
تفاصيل المنتج
[ميكريل]
الوصف العام
الـ MIC5501/2/3/4 هو جهاز LDO متقدم للأغراض العامة مثالية لتشغيل الأجهزة المحمولة للأغراض العامة.توفر عائلة MIC5501/2/3/4 من المنتجات LDO عالية الأداء 300mA في حزمة 1mm × 1mm صغيرة للغايةتتضمن MIC5502 و MIC5504 LDO ميزة تفريغ تلقائي على المخرج الذي يتم تنشيطه عندما يكون دبوس التشغيل منخفضًا.MIC5503 و MIC5504 لديها مقاومة سحب داخلية على دبوس التشغيل الذي يعطل المخرج عندما يتم ترك دبوس التشغيل عائمةهذا مثالي للتطبيقات التي تطفو فيها إشارة التحكم أثناء تشغيل المعالج.
الخصائص
• نطاق الجهد الدخالي: 2.5 فولت إلى 5.5 فولت• فولتات الخروج الثابتة من 1.0V إلى 3.3V
• 300mA التيار الخارجي المضمون
• دقة الخروج العالية (± 2٪)
• التيار الكهربائي الثابت المنخفض: 38μA
• مستقرة مع مكثفات الخروج السيراميكية 1μF
• التوتر المنخفض: 160mV @ 300mA
• دائرة التفريغ الخارجي: MIC5502 ، MIC5504
• إمكانية السحب الداخلية: MIC5503، MIC5504
• الحماية الحرارية والحد من التيار
• حزمة DFN رقيقة ذات أربعة قنوات 1.0 ملم × 1.0 ملم
• حزمة MIC5504 SOT23 ذات 5 أقواس
التطبيقات
• الهواتف الذكية• DSC، GPS، PMP، و PDAs
• الأجهزة الطبية
• الأجهزة الإلكترونية المحمولة
• أنظمة 5 فولت
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | تكنولوجيا الرقائق |
| فئة المنتجات | منظمات الجهد الخطي |
| السلسلة | - |
| التعبئة | التعبئة البديلة للشريط والفكرة (TR) |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | 4-UDFN منصة تعرض |
| درجة حرارة العمل | -40°C ~ 125°C |
| نوع التثبيت | جبل السطح |
| نوع الإخراج | ثابتة |
| حزمة الجهاز | 4-TDFN (1x1) |
| الجهد المدخل | ما يصل إلى 5.5 فولت |
| عدد المخرجات | 1 الناتج |
| التيار الخارجي | 300mA |
| الجهد الخارجي | 3.3 فولت |
| طوبولوجيا المنظم | إيجابي ثابت |
| انخفاض في الجهد العادي | 0.16 فولت @ 300mA |
| عدد الجهات المنظمة | 1 جهاز تنظيم |
| الحدّ الحاليّ | 400mA |
| درجة حرارة العمل القصوى | + 125 درجة |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| الجهد الخارجي | 3.3 فولت |
| الجهد المدخل-MAX | 5.5 فولت |
| التيار الخارجي | 300 mA |
| الجهد المدخل-MIN | 2.5 فولت |
| تنظيم الحمل | 40 ميلو فولت |
| الجزء # - الأسماء المستعارة | MIC5504-3.3YMT TR |
| الحزمة | TDFN-4 |
| الجهد الخارجي القصوى | 160 ميلو فولت |
| نظام الخط | 0.3 ٪/V |
| رفض موجة إمدادات الطاقة (PSRR) | 60 ديسيبل |
الوصف
جهاز تحكم LDO Pos 3.3V 0.3A 4-Pin TDFN EP T/R
منظومة الجهد LDO واحد 300mA LDO
